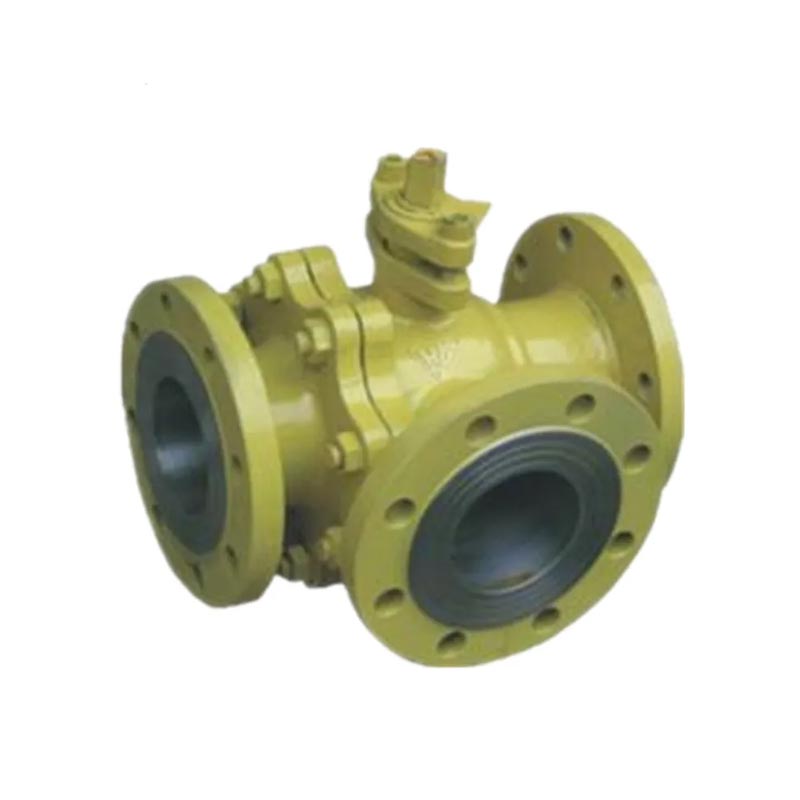

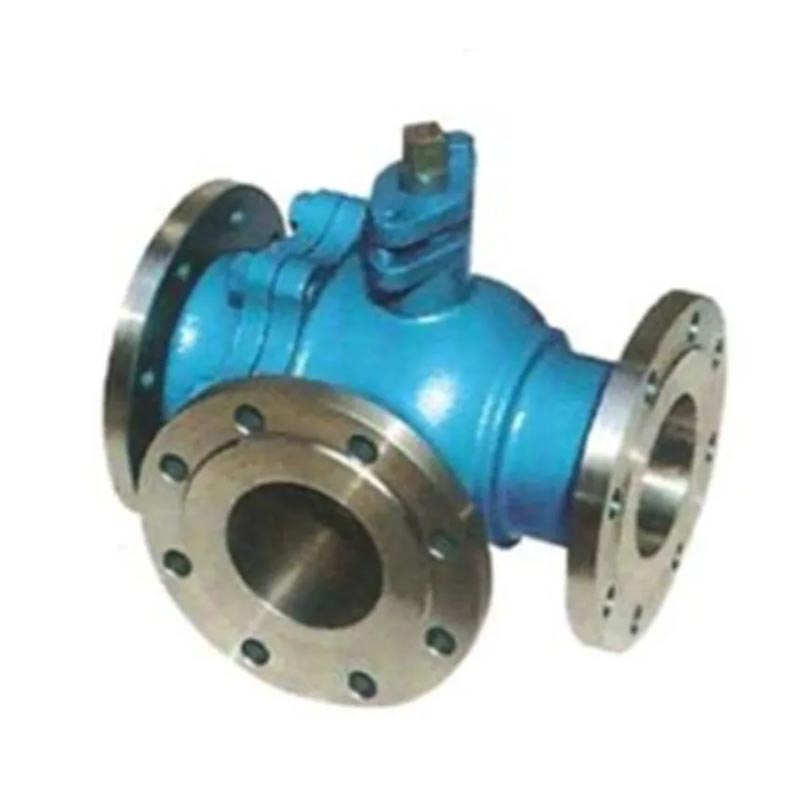

Joepai kiváló minőségű szénacél háromirányú golyószelepet (WCB anyag) olyan ipari rendszerekhez tervezték, amelyek többcsatornás váltást igényelnek vagy A funkciók összeolvadása. Támogatja a T-alakú vagy L-alakú csatornaszerkezeteket és rugalmasan szabályozhatja a közeg áramlási irányát és áramlási sebességét. A termék a PN16 -tól a PN40 -ig tartó különböző nyomásszintek megfelelnek, és standard karimákat használnak a kapcsolathoz. Széles körben használják kőolajban, vegyi anyagokban, vízellátásban, Teljesítmény és feldolgozási csővezetékek a hatékony folyadékkapcsolás és rendszer elérése érdekében integráció.

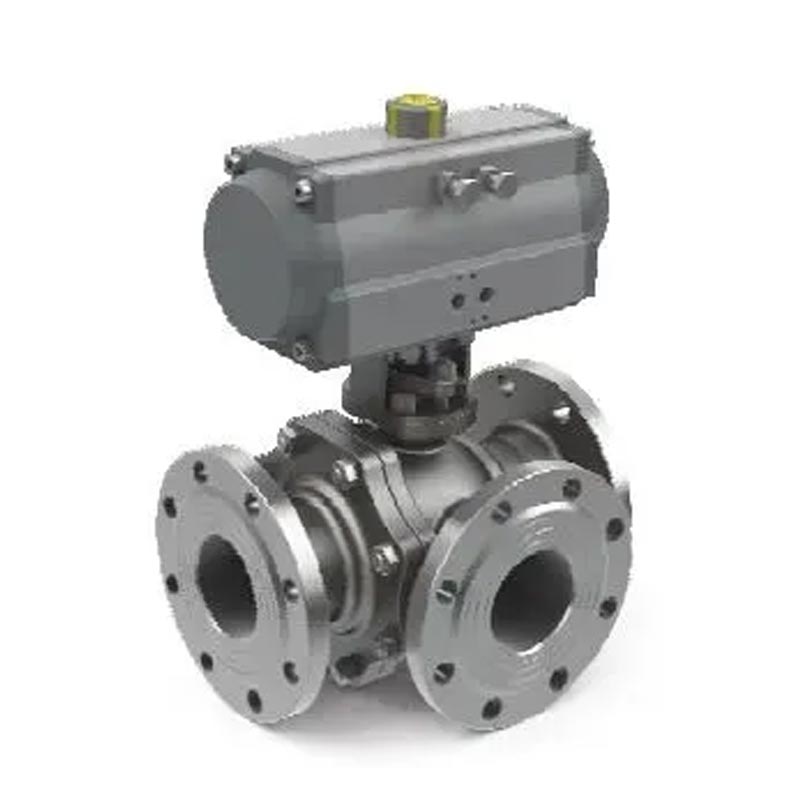

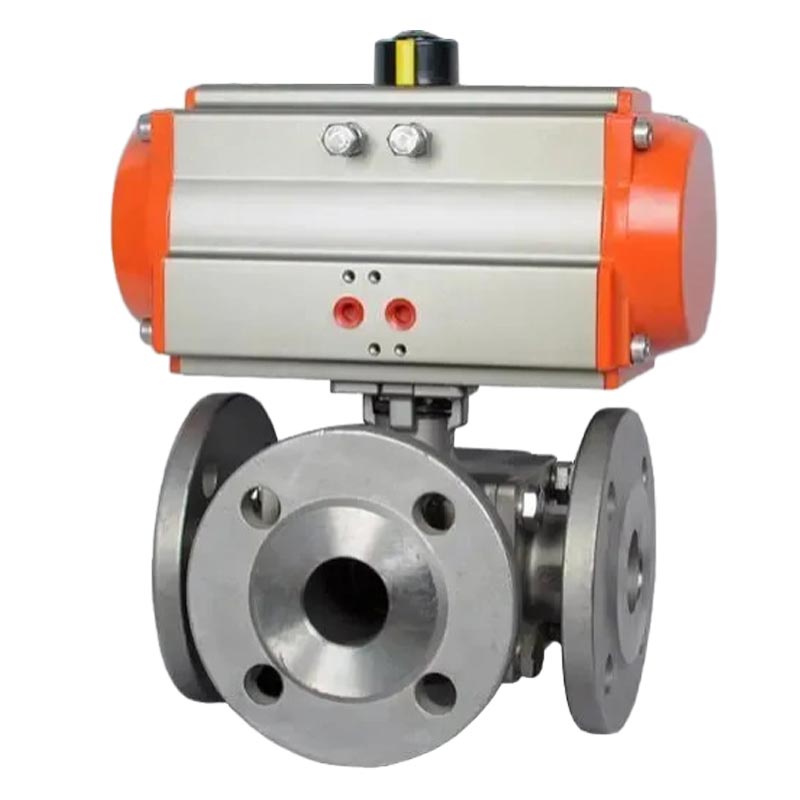

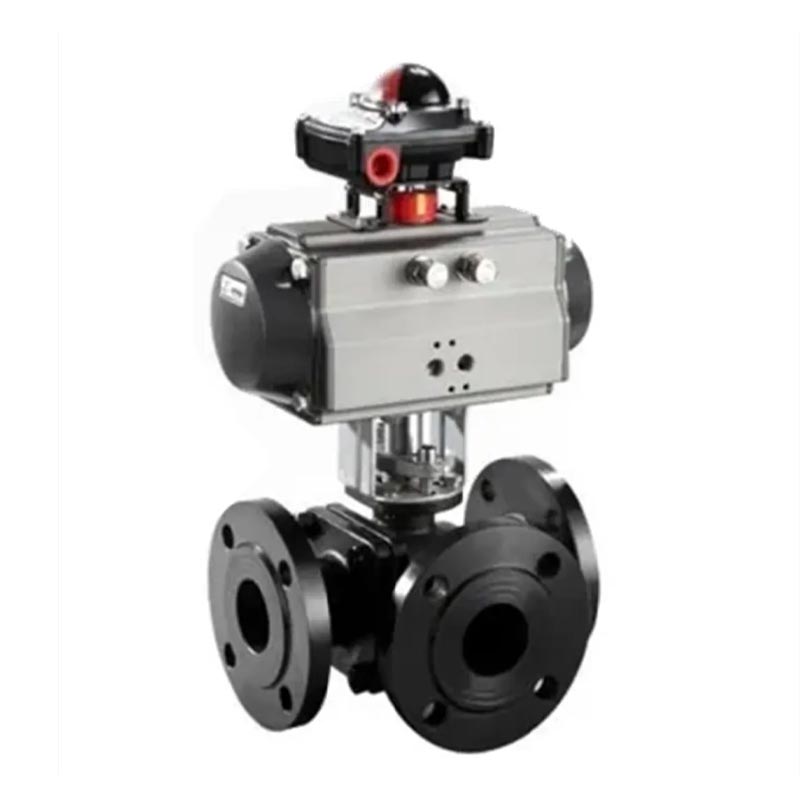

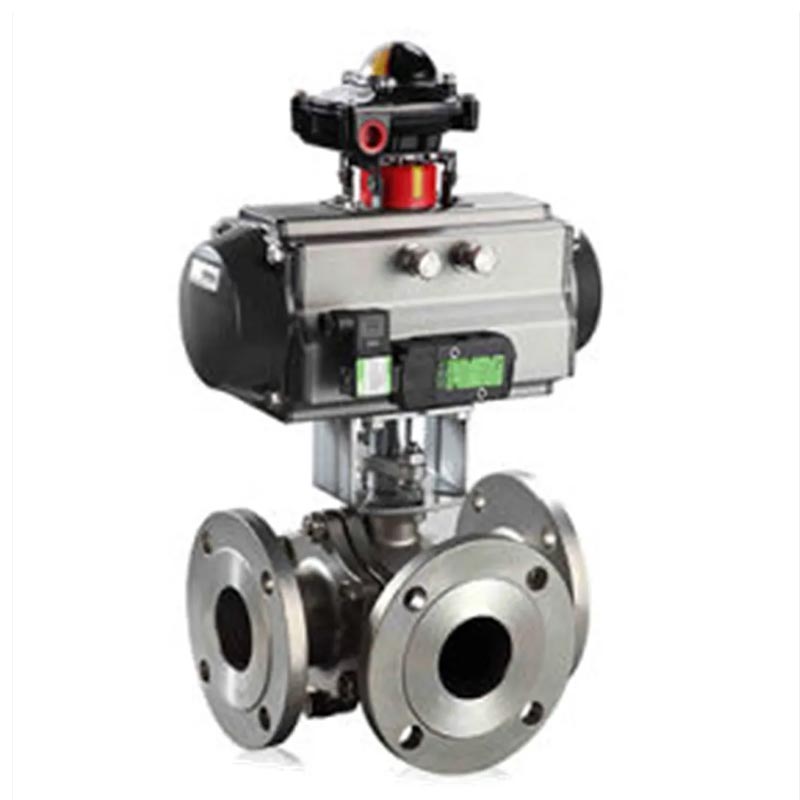

A szénacél háromirányú gömbszelepet karimás pneumatikus
Működtető
1. Anyagszén -acél/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Méret 1/2 '' ~ 8 '' (DN15 ~ DN200)
3. ISO9001 igazolása
4. Port redukált port
5. Munkanyomás 150 font/pn16
6. A csatlakozás vége rf karimás
7. Munkahely. -20 ~ 300ºC
8. Megfelelő közepes víz, földgáz, olaj és néhány maró folyadék
9. SEAL PTFE, RPTFE, PPL
10. Reteszelési lehetőség
11. Ellenőrzés és tesztelés az API598 szerint
Mások Karlyak szelepet, kapuszelepet, gömbszelepet is gyártunk, ellenőrizzük
Szelep, tűzcsap szelep, emlékeztetőszelep, teljesen hegesztett gömbszelep és y
Szűrő., Stb.
| Forma | T, L típusú háromirányú golyószelep |
| A nominális átmérőjű DN (mm) belsejében | DN15-DN300 |
| Névleges nyomás | 1,6 2,5 4,0 termék |
| Folyékony hatótávolság | Levegő, víz, gáz, olaj és petrolkémiai termékek korrozív médium |
| Üzemi hőmérséklet | Kemény pecsét: -40 --300 Puha pecsét: -40 -180 |
| Kiömlés | 0 megfelel az ANSIB16.104STADARD -nak |
| Fő anyag | Szeleptest: WCB 304 316 316L Spool: 304 316 316L |
| Ülés űrlap | Rozsdamentes acél mozgatható kemény tömítés, PTFE puha tömítés |
| Felszíni előkészítés | Polírozás |
| Méretek | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Méret | -ben | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | -ben | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | -ben | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | -ben | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | -ben | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Béllyelakasztó | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Hagyjon egy helyzetet a szelepfogantyú számára a forgatáshoz.
2. Nem használható a fojtószelephez.
Az átviteli mechanizmusokkal rendelkező gömbszelepeket egyenesen kell felszerelni.
A háromirányú gömbszelep karimájú szénacél működési elve a szelep forgatása, hogy nyitva vagy bezárva legyen. A gömbszelep kapcsolói könnyűek, kicsi méretűek, nagy átmérőjűvé válhatnak, megbízhatóak a tömítésben, egyszerűen szerkezetükben, könnyen karbantarthatók, és a tömítőfelület és a gömb alakú felület gyakran zárt állapotban vannak, amelyet a táptalajok nem könnyen rontnak. Ezeket széles körben használják a különféle iparágakban.
A háromirányú gömbszelepeket elsősorban a csővezetékekben használják a közeg áramlási irányának levágására, elosztására és megváltoztatására.
A háromirányú gömbszelep egy viszonylag új típusú gömbszelep, amelynek szerkezetében néhány egyedi előnye van, mint például a súrlódás nélküli nyílás és bezárás, az alacsony tömítő kopás, valamint a kis nyílási és záró nyomaték. Ez csökkentheti a kísérő szelepmozgató specifikációit.
Több fordulatszámú elektromos működtetővel felszerelt, és elérheti a közeg beállítását és szoros vágását. Széles körben alkalmazható olyan munkakörülményekre, mint a kőolaj, a vegyi, a városi vízellátás és a vízelvezetés, amelyek szigorú levágást igényelnek.
