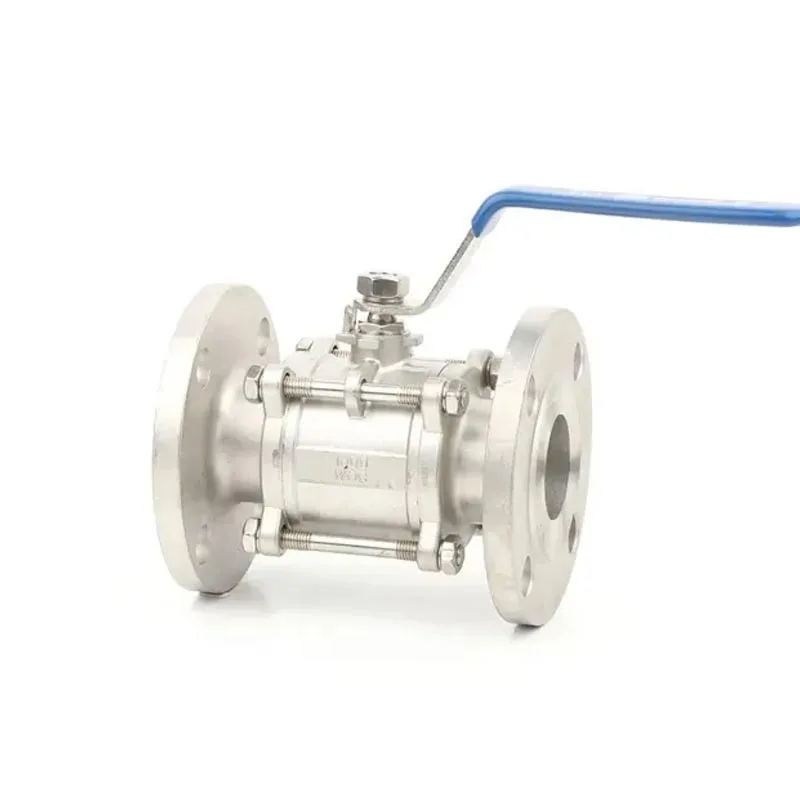

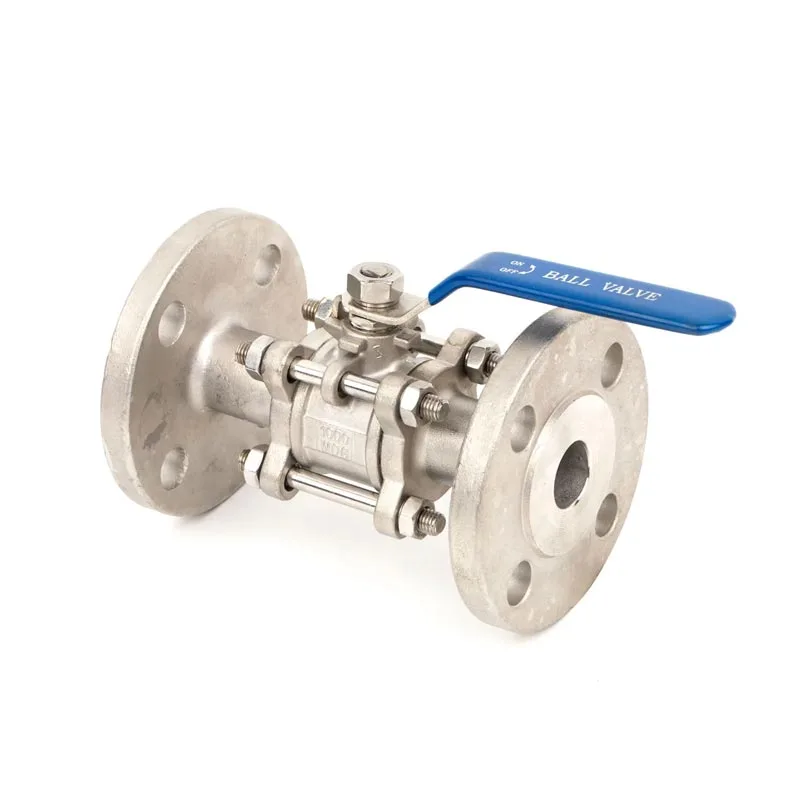

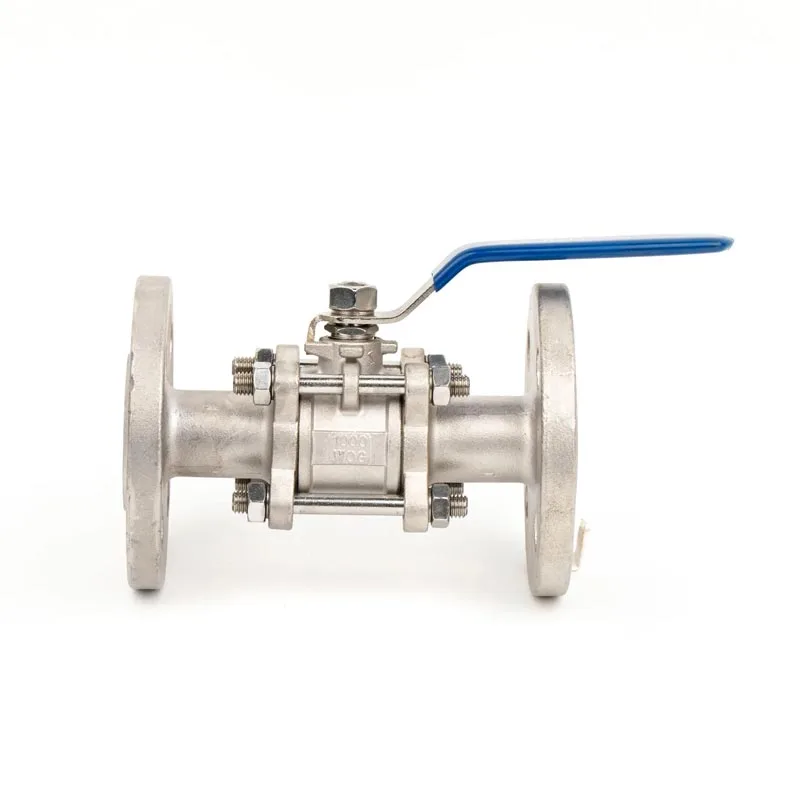

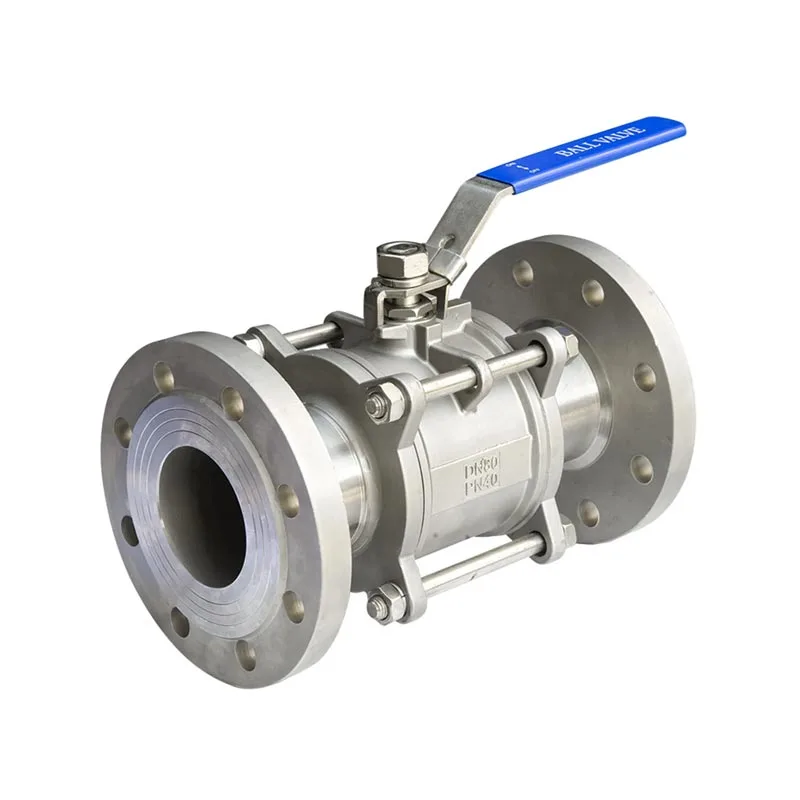

Rozsdamentes acél 3PC DIN PN16 karimás golyóscsap

A JOEPAI rozsdamentes acél 3PC DIN PN16 karimás golyósszelep stabil teljesítményt biztosít a -29 ℃ és 180 ℃ közötti egységes kalibrált üzemi hőmérsékleti tartományban, megerősített PTFE tömítőgyűrűvel; Ha PPL para polisztirol tömítőgyűrűvel van felszerelve, a gömbcsap az üzemi hőmérséklet felső határát 300 ℃-ra növeli. A JOEPAI rozsdamentes acél 3PC DIN PN16 karimás golyóscsap összes műszaki paraméterét az API 598 ellenőrzési szabványnak megfelelően tesztelték, hogy kiküszöböljék az oldalon található inkonzisztens hőmérsékletleírási hibákat. A 3PC DIN karimás golyósszelep a DIN2633 szabvány szerinti PN16/PN40 karimás csatlakozást alkalmazza, a szemtől szembeni mérettel, amely megfelel a DIN3202-F1 specifikációnak. A JOEPAI rozsdamentes acél 3PC DIN PN16 karimás golyóscsap névleges átmérője DN15-től DN150-ig terjed, lefedi a leggyakoribb ipari csővezeték specifikációkat. A JOEPAI 3PC karimás golyósszelephez többféle testanyag áll rendelkezésre, beleértve a 304/1.4308 rozsdamentes acélt és a 316/1.4408 rozsdamentes acélt, hogy alkalmazkodjanak a semleges, gyengén savas és korrozív folyadékkörnyezetekhez.

A termék jellemzői:

Három részből álló osztott szerkezet:A JOEPAI rozsdamentes acél 3PC DIN PN16 karimás golyóscsap legnagyobb versenypontja a független 3PC osztott szeleptest. Az integrált golyóscsapoknál a csővezeték teljes leállítása és a csővezeték szétszerelése szükséges a belső tisztításhoz, míg a 3PC golyóscsapoknak csak az összekötő csavarokat kell meglazítaniuk, hogy kivegyék a középső szeleptestet anélkül, hogy az egész szelepet eltávolítanák a csővezetékből. Ez a 3 PC-s szerkezeti jellemző nagyban lerövidíti a karbantartási állásidőt és csökkenti a csővezeték-rekonstrukciós költségeket az ipari felhasználók számára.

Teljes port átfolyó tervezés:A JOEPAI rozsdamentes acél 3PC DIN PN16 karimás golyósszelep alapkivitelben teljes kikötőgolyós maggal van felszerelve. A teljes kikötőgömbmag belső furatátmérője összhangban van a csővezeték belső átmérőjével, ami elkerüli az áramlási ellenállást és a csökkentett áramlási csatorna által okozott közepes nyomásveszteséget. A nagy áramlási sebességet igénylő keringtető csővezetékek esetében a 3PC golyósszelep teljes nyílású kialakítása hatékonyan javítja a víz, gőz, olaj és egyéb közegek átviteli hatékonyságát.

Alkalmazható média& Működési forgatókönyvek:

A JOEPAI 3PC DIN karimás golyóscsap levághatja vagy csatlakoztathatja a folyékony közeget az ipari csővezetékeken belül. Cserélhető tömítőgyűrűivel és több szeleptest anyagával ez a golyósszelep kompatibilis vízzel, sűrített levegővel, ipari gőzzel, fűtőolajjal, salétromsavval, ecetsavval és más gyengén korrozív folyadékokkal. Széles körben alkalmazzák a vegyi feldolgozásban, az élelmiszer-italgyártásban, a vízellátásban és vízelvezetésben, a fűtési csővezetékekben, a gyógyszergyártásban és a környezetvédelmi szennyvízkezelésben. Legyen szó alacsony hőmérsékletű normál nyomású vízvezetékekről vagy magas hőmérsékletű gőzátviteli csővezetékekről, a JOEPAI rozsdamentes acél 3PC DIN PN16 karimás golyósszelep stabil tömítést és hosszú élettartamot biztosít.

A termék műszaki adatai:

Teljes felépítés: 3 PC háromrészes moduláris osztott szerkezet

Csatlakozási szabvány: DIN PN16/PN40 Karima DIN2633

Szemtől szembeni méret: DIN3202-F1

Névleges átmérő: DN15 ~ DN150

Tesztszabvány: API 598

Áramlási csatorna: Teljes port

Szelepszár: Kifújásbiztos, alulra szerelt fordított tömítőszár

Üzemmód: Kézi kar zárral; Wormgear; opcionális elektromos / pneumatikus hajtás

Választható test anyaga: WCB szénacél, 304 rozsdamentes acél, 316 rozsdamentes acél

Hőmérséklet hatóköre:

Megerősített PTFE tömítés: -29 ℃ ~ 180 ℃

PPL tömítés: -29 ℃ ~ 300 ℃

Főbb alkatrészek és anyagok

Fő méretek

GYIK

1. Mit jelent a "3PC" és miért fontos?

A "3PC" a háromrészes konstrukciót jelenti, ahol a középső test és a két végperem össze van csavarozva. Ez a kialakítás lehetővé teszi az egyszerű online karbantartást és tisztítást anélkül, hogy a teljes szelepet eltávolítaná a csővezetékből, ami jelentősen csökkenti a rendszeres karbantartást igénylő rendszerek leállási idejét.

2. Melyek ennek a szelepnek a fő alkalmazásai és megfelelő közegei?

Ez a szelep a csővezetékek közegáramlásának leállítására vagy összekapcsolására szolgál, és alkalmas víz, gőz, olaj, salétromsav, ecetsav és más korrozív folyadékok kezelésére. Széles körben alkalmazzák a vegyipari feldolgozóiparban, a petrolkémiai iparban, az energiatermelésben és a vízkezelésben, az anyagválasztás az adott közeghez igazodik.

3. Milyen anyagok állnak rendelkezésre ehhez a szelephez?

A karosszéria opciói közé tartozik a szénacél (WCB), a 304 rozsdamentes acél és a 316 rozsdamentes acél. A belső alkatrészek, például a golyó, a szár és a csavarok a megfelelő rozsdamentes acél minőségben kaphatók, míg az ülés PTFE-ből készült a kiváló tömítés érdekében.

4. Milyen meghajtási lehetőségeket és biztonsági funkciókat kínál ez a szelep?

Támogatja a kézi emelőkaros, elektromos és pneumatikus működést. A biztonsági jellemzők közé tartozik a kifújásbiztos szár fordított tömítéssel, a 90°-os pozicionáló mechanizmus, az opcionális reteszelőszerkezet a helytelen működés elkerülése érdekében, valamint az ISO szabványú konzol az indítószerkezet egyszerű felszereléséhez.

5. Milyen méretek állnak rendelkezésre, és a szelep testreszabható?

DN15-től DN150-ig terjedő méreteket kínálunk. Személyre szabható speciális anyagok, nyomásértékek, csatlakozási típusok (beleértve a tompahegesztést és a tompahegesztést) és a csomagoláshoz. Kérjük, forduljon értékesítési csapatunkhoz konkrét igényeivel.
