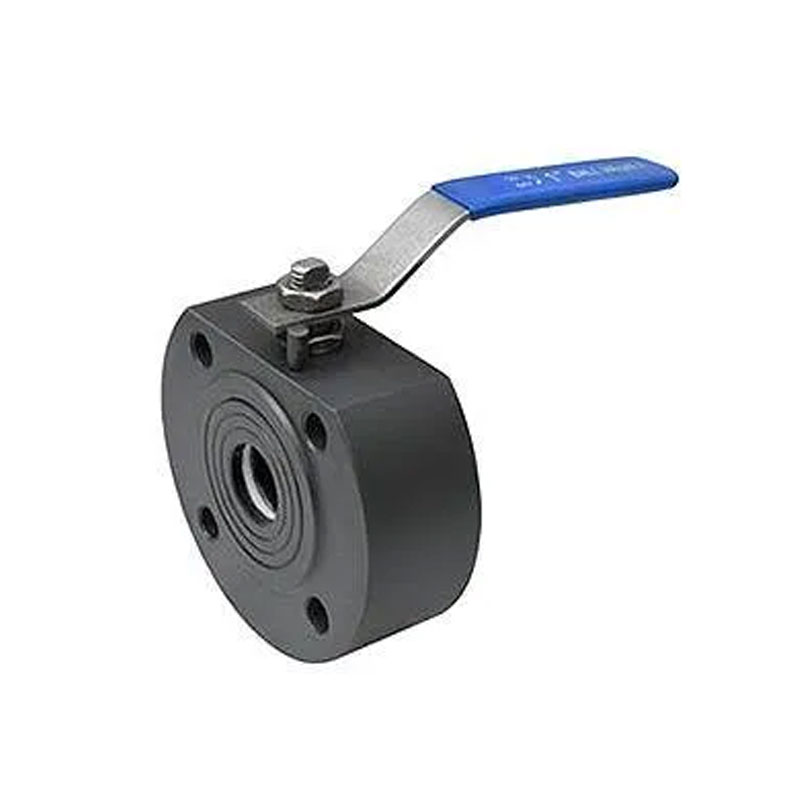

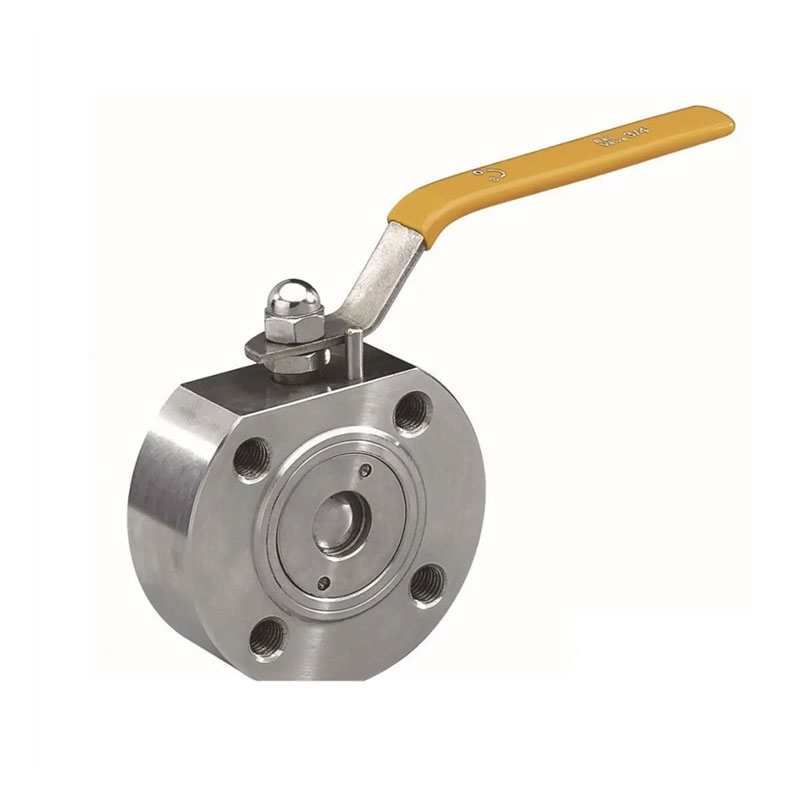

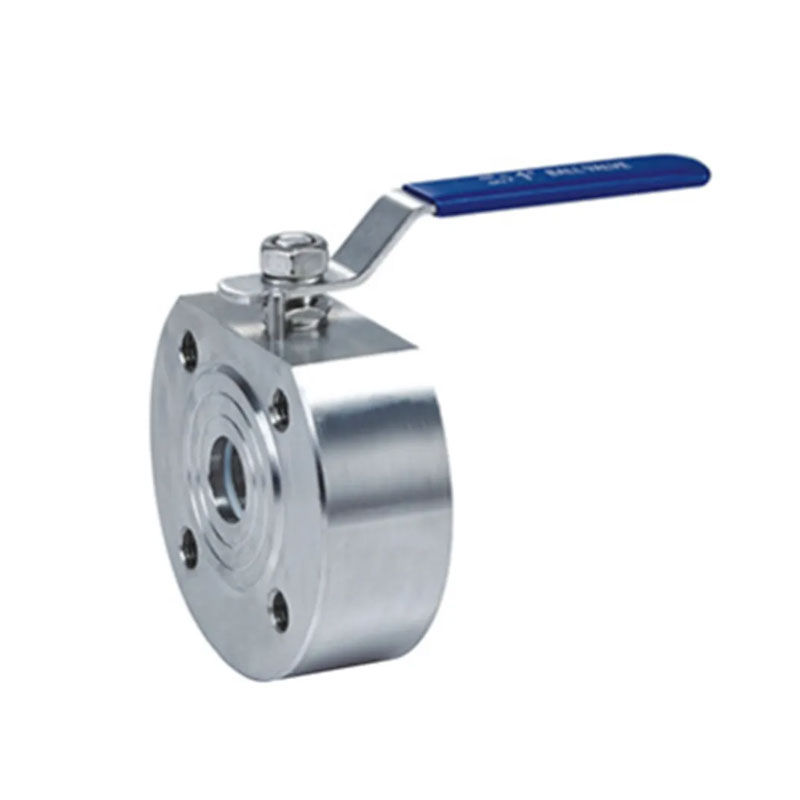

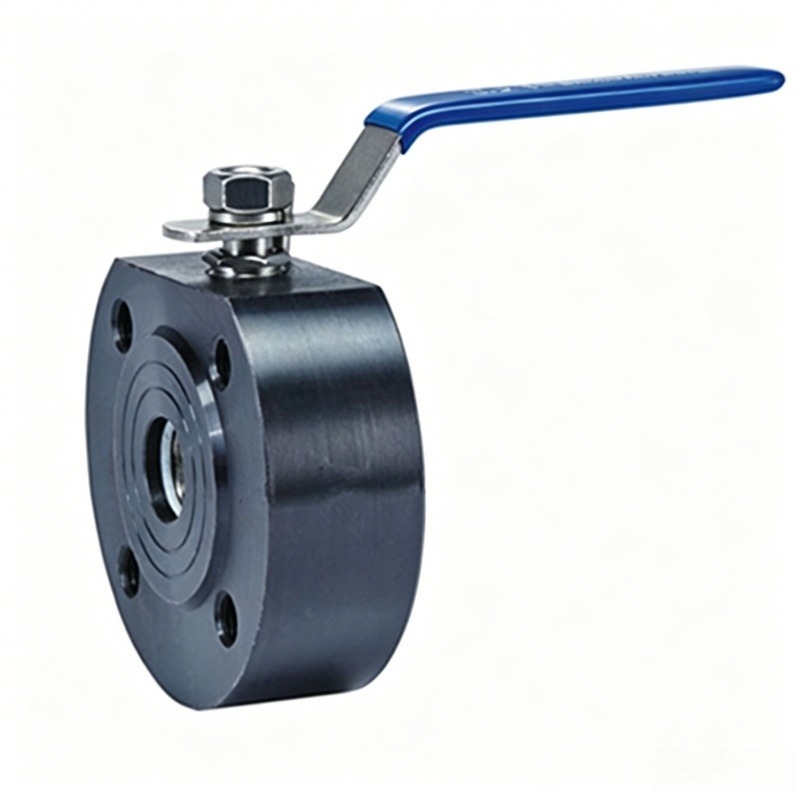

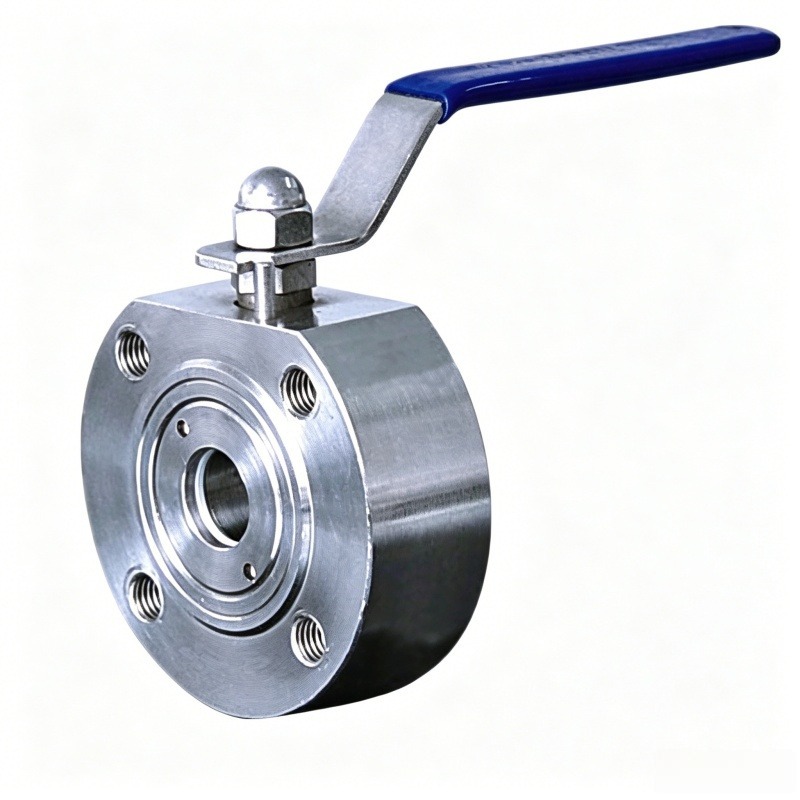

A JOEPAI tartós kovácsolt acél 1 db ostyakarimás golyósszelep termék rendelkezik számos jellemző, például kompakt szerkezet, gyönyörű megjelenés, intelligens vezérlés, kiváló teljesítmény, jó minőség és egyszerű használat. A kovácsolt acél 1PC Wafer karimás golyósszelep egy kézi működtetésű golyóscsap 90°-os elforgatási szöggel. Kiváló tömítőképességgel, nagy áramlással rendelkezik kapacitás, alacsony áramlási ellenállási együttható, egyszerű szerkezet, könnyű karbantartás és hosszú élettartam. Általában egy darabból álló golyóscsapokat használnak szigorú tömítési követelményekkel járó alkalmazásokban. Az irányítás mellett gáz, folyékony és gőz közegek, szennyvíz szabályozására is alkalmasak és rostos szennyeződéseket tartalmazó közeg.
Fő anyag: kovácsolt szénacél (A105/LF2)
Integrált test szórórúddal
Szerelje be a szorítóperem végét az ANSI/DIN/JIS karimák közé
PTFE/RPTFE/fém szelepülés (opcionális)
Akár 2500 PSI (PN100)
Hőmérséklet-tartomány: - 29 °C és +250 °C között
Könnyű és helytakarékos
API 598/EN 12266-1
Testreszabás: Biztosítsa a nyílást, a fogantyú kialakítását vagy a működtetőelem beszerelését
követelményeknek megfelelően
A JOEPAI Valve egy kovácsolt acélból készült, 1 db ostyakarimás golyósszelep-gyártó, amelynek székhelye Wenzhou, Kína, A 2003-ban alapított Jingyue Valve Factory-ból fejlesztették ki. ISO 9001, CE, és KC minősítések, üzemünk egyesíti a CNC megmunkálást, a 3D tervezést (UG/CAD), és teljes nyomás/kémiai tesztelés a testreszabott biztosításhoz mérnöki áramlásszabályozási megoldások vásárlók számára Európában, Dél-Koreában, Ausztrália, Délkelet-Ázsia és a Közel-Kelet. A JOEPAI az Ön megbízhatósága partner ipari csővezeték projektekben
| Nem. | Alkatrész neve | Anyag |
| 1 | Test | SS/SUS304 |
| 2 | Sapka | SS/SUS304 |
| 3 | Ülés | PTFE |
| 4 | Labda | SS304/SS316 |
| 5 | Szár | SS304/SS316 |
| 6 | Tömítés | PTFE |
| 7 | O-gyűrű | VITON |
| 8 | Csomagolás | PTFE |
| 9 | Mirigy | SS/SUS304 |
| 10 | Száras anya | SS/SUS304 |
| 11 | Fogantyú | SS |
| 12 | Stop pin | SS/SUS304 |

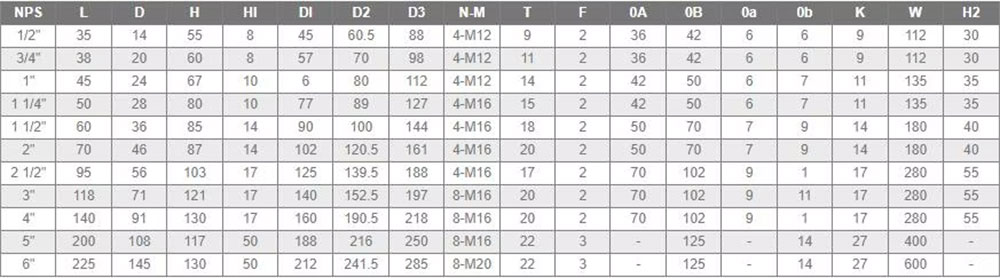

| NPS | L (mm) | D (mm) | H (mm) | HI (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | W (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
