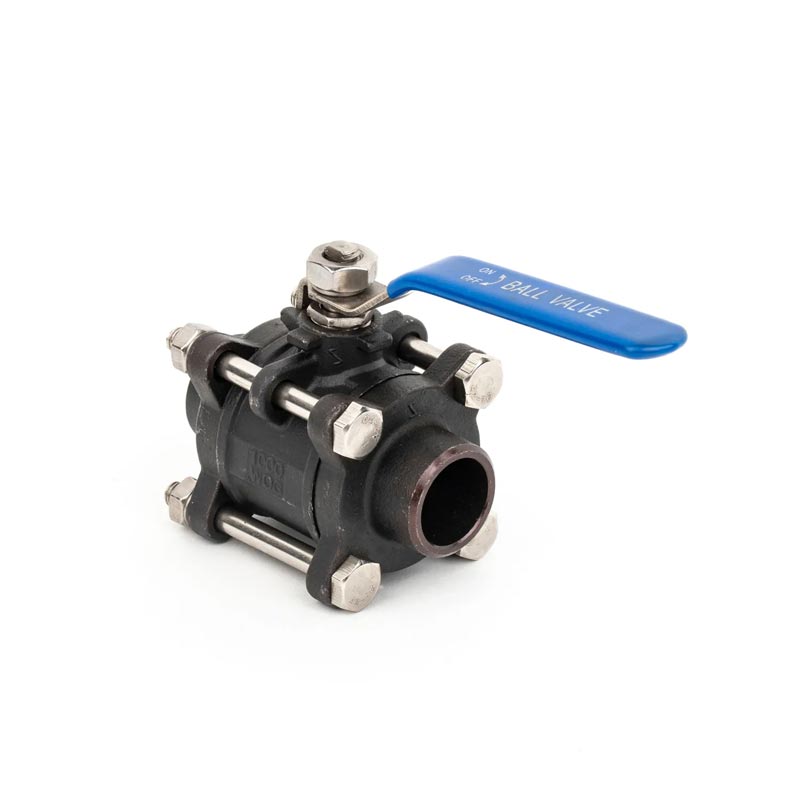

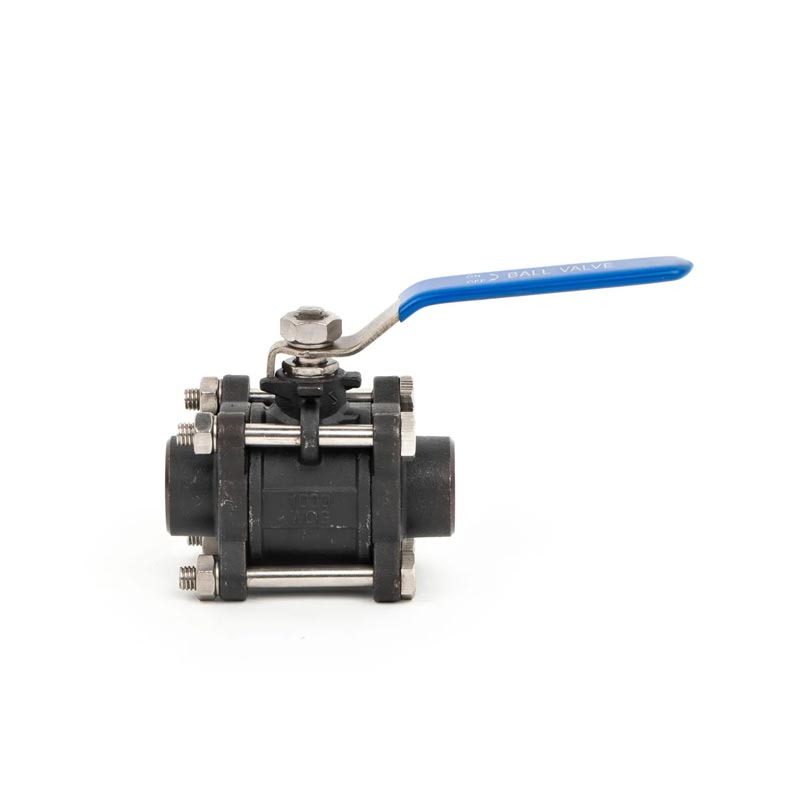

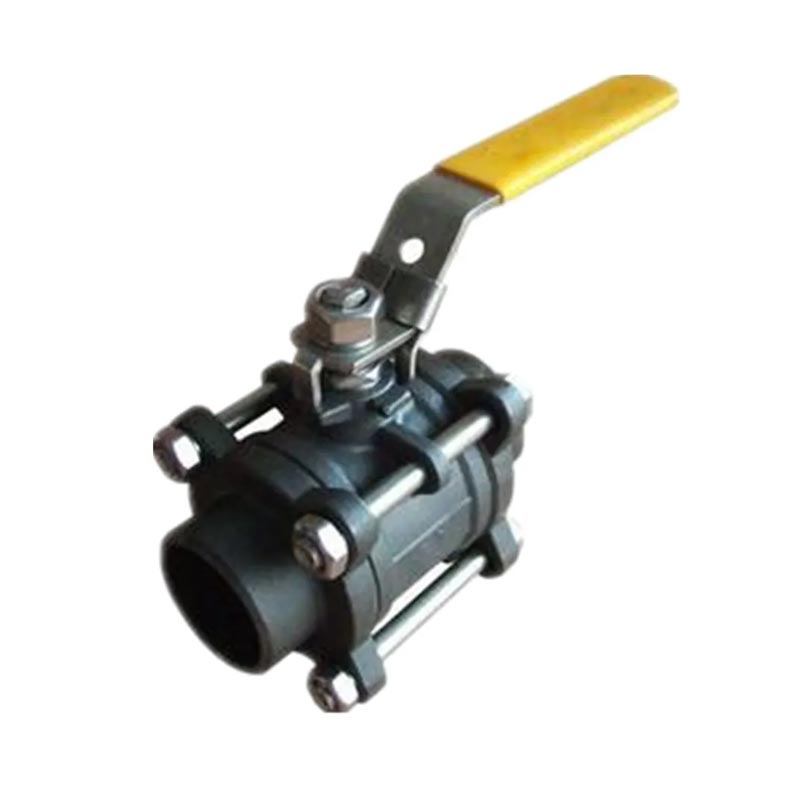

A Joepai Carbon Steel 3-PC hegesztett végső gömbszelep PN64 kiválóan kínál Teljesítmény nagynyomású alkalmazásokhoz, tartós és megbízható biztosítva Folyadék -ellenőrzés olyan iparágakban, mint az olaj és a gáz, a vegyi feldolgozás, az energia generáció és vízkezelés. Robusztus 3 darabos kialakításával, hegesztve vége, és a tűzbiztos konstrukció, ezt a szelepet úgy tervezték, hogy a legjobban megfeleljen igényes követelmények. Válassza a Joepai-t az iparág vezető minőségéhez, innováció és támogatás.
Téma szabvány: NPT, BSPT, DIN259, DIN2999, ISO228 A osztály
Maxim nyomás: 6,4mPa
Hőmérsékleti tartomány: -20C ~ 232C
Megfelelő közepes: víz, olaj, levegő és néhány maró folyadék
Flow-out bizonyítékos szár/teljes port
Befektetési casting testület
1000psi (PN64) W.O.G
Anyag Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | SAPKA | CF8M/CF8/WCB | 8 | SZÁR | SS316/SS304SS |
| 2 | BOLT WASHER | SS304/SS/SS316 | 9 | Tolóerőmosó | PTFE |
| 3 | Hex dió | SS304/SS/SS316 | 10 | CSOMAGOLÁS | PTFE |
| 4 | CSAVAR | SS304/SS/SS316 | 11 | MIRIGY | SS304/SS |
| 5 | TEST | CF8M/CF8/WCB | 12 | Tavaszi mosó | SS304/SS |
| 6 | ÜLÉS | PTFE | 14 | Szár anya | SS304/SS |
| 7 | LABDA | SS316/SS304/SS | 15 | Csak blokkolja a visszavonulást | SS |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | RA | Rb |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
A csővezeték irányának megértése érdekében mérje meg a terepi hullámokat a csővezeték mentén és a csővezeték hosszát, a csővezeték kiindulási pontjától kell indítani, és a teljes halom és további cölöp beállítása a középvonal mentén. Ezt a munkát középhalom mérésnek és beállításnak nevezzük. A szénacél 3-pc hegesztett végső gömbszelep PN64 vezérlése jobbá teszi a csővezeték futását.
A kiindulási ponttól kezdjük, és minden egész számot beállítunk a rendeletek szerint, amelyet egész halomnak hívnak. A teljes halom távolságát a terep hullámai és tulajdonságai alapján lehet meghatározni. Amikor a terep nagymértékben hullámzik, a teljes halom közötti távolság általában 20 és 30 m; Ha a terep viszonylag lapos, a távolság 50 m -re állítható, de a hossznak nem haladhatja meg az 50 m -et. A feldolgozás után a széna acél 3-pc hegesztett végső gömbszelep PN64 javíthatja a csővezeték futását.
