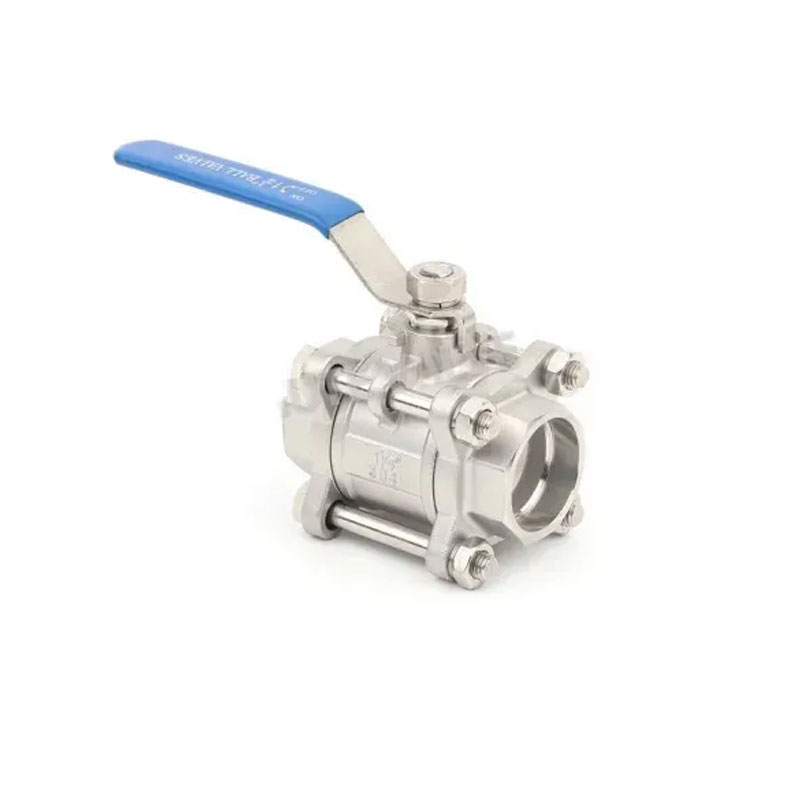

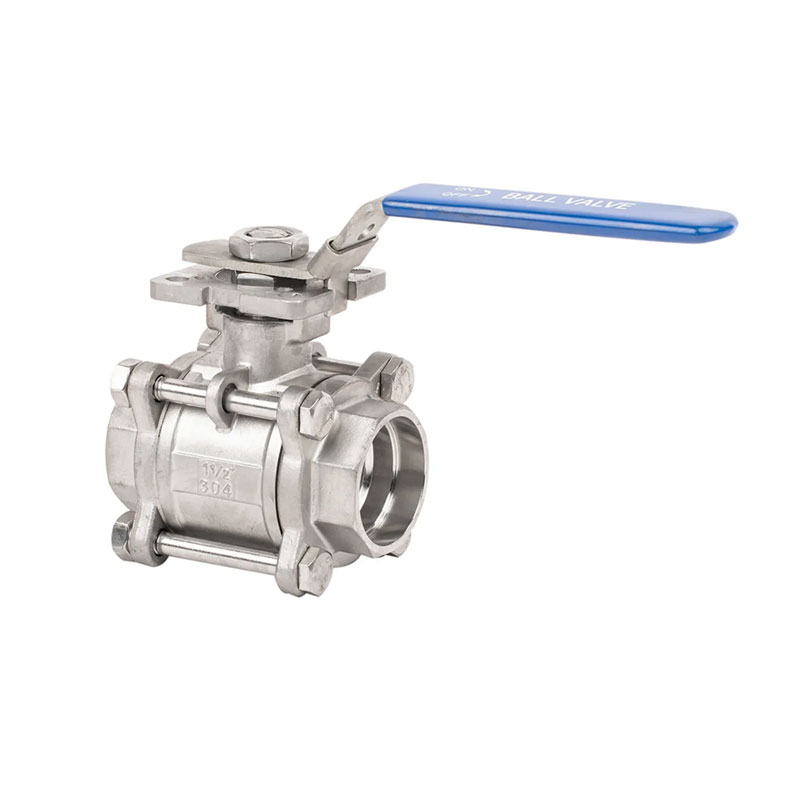

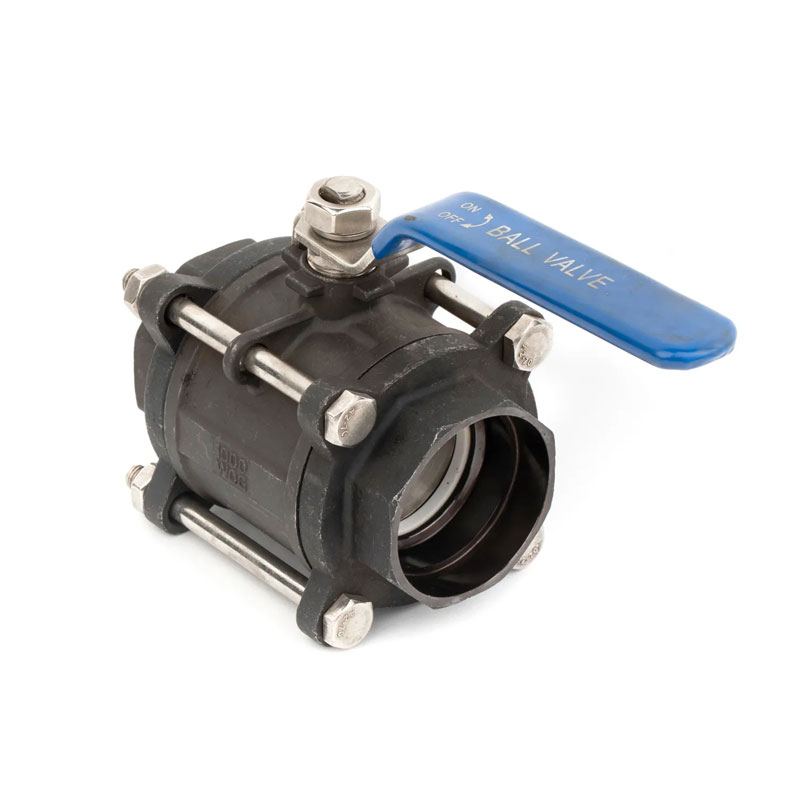

A Joepai 3 darabos aljzat hegesztési golyószelepei Kínában egy viszonylag új típusú gömbszelep típusa, amelynek a szerkezetében néhány egyedi előnye van, például súrlódás nélküli kapcsoló, alacsony tömítés és kis nyitás és bezárás nyomaték. Ez csökkentheti a kísérő szelepmozgató specifikációit. Több fordulatszámú elektromos működtetővel felszerelve beállíthatja a beállítást és A közeg szoros vágása. Széles körben alkalmazható a munkakörülményekre, például kőolaj, vegyi anyag, városi vízellátás és vízelvezetés, amelyek szigorúan igényelnek Cut-off.
A 3 darabos aljzat hegesztési gömbszelepeinek fő jellemzői a kompakt felépítés, könnyű üzemeltetési és karbantartás, alkalmas az általános munkához olyan közegek, mint a víz, az oldószerek, a savak és a földgáz, valamint a közegekhez kemény munkakörülmények, például oxigén, hidrogén -peroxid, metán, és etilén. A gömbszelep szelepteste lehet integrált vagy moduláris.
| Paraméter | Meghatározás |
| Szeleptípus | 3PC aljzat hegesztési gömbszelep |
| Mérettartomány | 1/4 ” - 4” (DN8 - DN100) |
| Végső csatlakozás | Aljzat hegesztése (SW) |
| Nyomásértékelés | 1000 hullám / pn63 |
| Testi anyag | Rozsdamentes acél CF8 / CF8M / szénacél WCB |
| Ülés anyag | PTFE / RPTFE / PEEK |
| Üzemeltetési típus | Kézi kar / pneumatikus hajtómű / elektromos működtető |
| Szabványok | ASME B16.11, API 598, ISO 5211 (opcionális szerelőpad) |
| Lehetőségek | Tűzbiztos tervezés, ISO 5211 szerelőpad, üregekkel töltött ülések (választható) |
| 1 | SAPKA | CF8M/CF8/WCB | 9 | Tolóerőmosó | PTFE |
| 2 | Csavarmosó | SS304/SS/SS316 | 10 | CSOMAGOLÁS | PTFE |
| 3 | Hex dió | SS304/SS/SS316 | 11 | MIRIGY | SS304/SS |
| 4 | CSAVAR | SS304/SS/SS316 | 12 | Lokáló darab | SS304/SS |
| 5 | TEST | CF8M/CF8/WCB | 13 | FOGANTYÚ | SS304/SS |
| 6 | ÜLÉS | PTFE | 14 | Szár anya | SS304/SS |
| 7 | LABDA | SS316/SS304/SS | 15 | Műanyag burkolat | MŰANYAG |
| 8 | SZÁR | SS316/SS304/SS |
| DN | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
