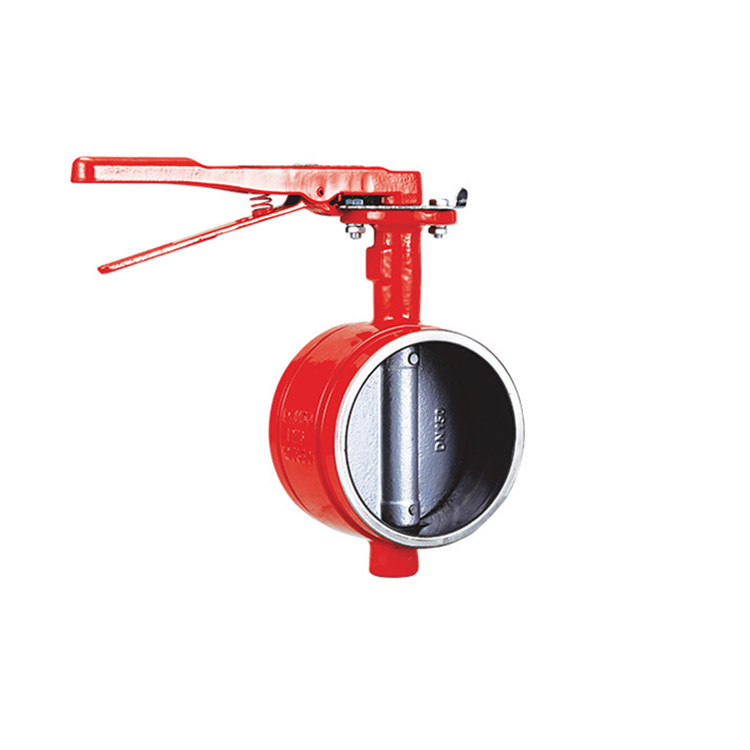

Tűzszóró rendszer hornyolt jel pillangószelep

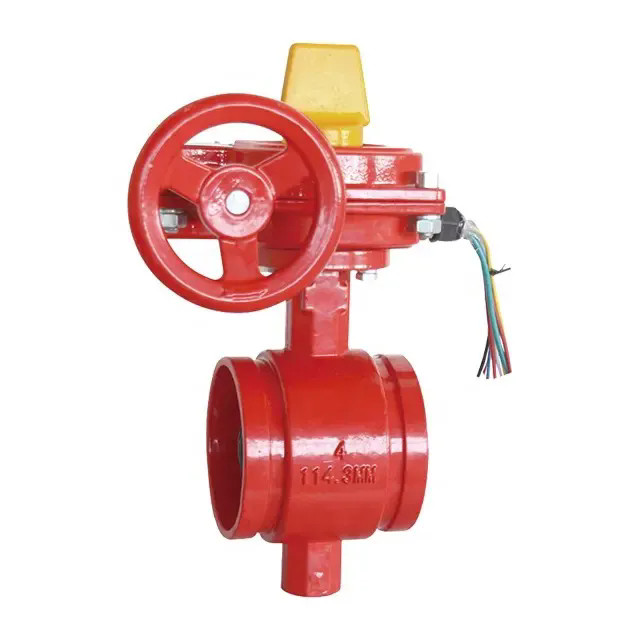

A tűzoltórendszer hornyos szerelvényei közé tartozik a hornyolt pillangószelep fogaskerék működtetővel és szabotázsgátló kapcsolóval. A JOEPAI tűzoltórendszer hornyolt jelzőpillangószelepe jelentős előrelépést jelent a tűzvédelmi technológia terén, ötvözi a hatékony barázdált csatlakozási kialakítást és a jelhajtóművet. A szelep teljesen nyitva vagy zárva van, ha a tárcsát negyed fordulattal elforgatják. A barázdált jelű pillangószelep egy hornyolt bilincs csatlakozószelep, amelyet teljesen a szimmetria elve alapján terveztek. Axiális középvonalban szimmetrikus, sugárirányban középvonalas, kétirányú teljes nyomású tömítés, jelzőberendezéssel, amely a szelep működését tudja adni. Főleg különféle vízellátó és vízelvezető csővezetékekben, épületek tűzvédelmi és egyéb rendszerekben, különösen a tűzvédelmi rendszerek szerelvényeiben használják a közeg áramlásának megszakítására és beállítására.

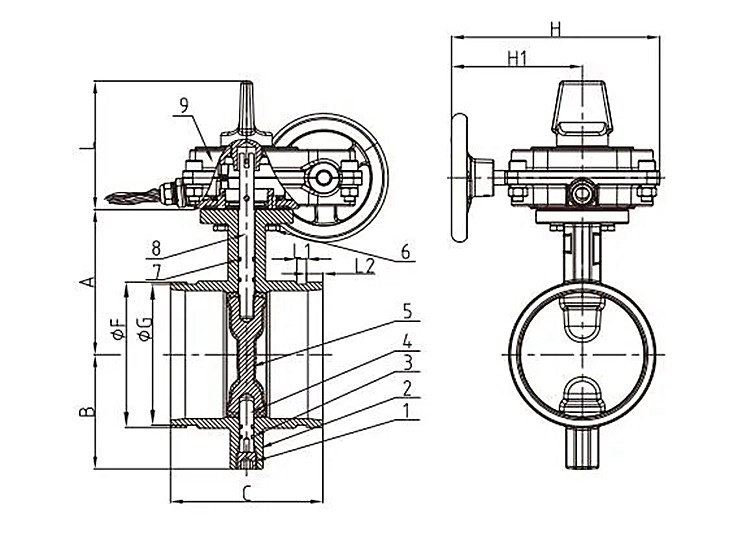

Fő alkatrész és anyagok

Műszaki jellemzők

Megfelel: ANSI / AWWA C606 szabványos Clear Waterway kialakítás

Csatlakozások: hornyolt végek, könnyen telepíthető és cserélhető

Nagy hatékony keringési terület és alacsonyabb folyadékellenállás

Gyors nyitás és zárás, jó beállítási teljesítmény

Kis nyitási és zárási nyomaték, ami munkatakarékos.

Méretek: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

Maximális üzemi nyomás: 21 BAR / 300 PSI (Maximális vizsgálati nyomás: 600 PSI) megfelel az UL1091 és ULC/ORD-C1091 és FM osztály 1112 Maximális üzemi hőmérséklet: -20°C és 80°C között

Tervezési szabvány: API 609

Alkalmazás: Bel- és kültéri használatra

Az elektrosztatikus spray-vel epoxi bevonatú belső és külső  megfelel az AWWA C550 szabványnak

Ülőtárcsa rugalmas EPDM bevonattal

Gyárilag telepített felügyeleti szabotázskapcsoló szerelvény

Felső karima ISO5211 szabvány / 1

A design és az anyagok előzetes értesítés nélkül változhatnak

Műszaki adatok és tervezési jellemzők

A tűzoltórendszer hornyolt jelű pillangószelepe a szabványos csatlakozórendszerekkel kompatibilis hornyolt végű csatlakozásokat használ, jelentősen lerövidítve a telepítési időt a hagyományos karimás vagy menetes csatlakozásokhoz képest. A DN50-től DN300-ig terjedő (2" és 12" közötti) méretben kapható pillangószelepek PN16 nyomásértéket tartanak fenn, amely megfelel a legtöbb tűzoltó rendszer követelményének. A barázdált pillangószelepek hatékonyan működnek a -10°C és 120°C közötti hőmérsékleti paraméterek között, alkalmazkodva a tűzvédelmi alkalmazások során előforduló különféle környezeti feltételekhez. A tűzvédelmi pillangószelep elsősorban egy tárcsából, szárból, tömítőgyűrűből és házból áll. A szelepszár és a tárcsa között egy teleszkópos tömítés található, amely hatékonyan csökkenti a kopást a szelep nyitásakor és zárásakor.

Alkalmazási forgatókönyvek és telepítési útmutató

A tűzoltórendszer hornyolt jelzőpillangószelepe alapvető funkciókat lát el a különféle tűzoltórendszer-konfigurációkban, ahol a megbízható áramlásszabályozás és helyzetellenőrzés kulcsfontosságú. A tűzoltó pillangószelep használata előtt távolítson el minden törmeléket, hogy biztosítsa a megfelelő nyitást és áramlásszabályozást. A kezelőknek figyelniük kell a szelep nyitási és zárási irányára, amelyet általában "nyitva" és "zárva" jelölnek. A nyitott az óramutató járásával megegyező irányba, míg a zárva az óramutató járásával ellentétes forgást jelöl. A pillangószelep zárásakor különösen ügyeljen arra, hogy ne csavarja túl erősen a szelepet, nehogy eltörje a szelepszárat és ne okozzon szükségtelen károsodást. Ha pillangószelepet használ, számos óvintézkedésre kell ügyelnie. Használat előtt először ellenőrizze, hogy a tűzivízforrás és a csővezetékek megfelelően akadálymentesek-e. Másodszor, tűz oltásakor fordítson különös figyelmet a szelep nyitására és zárására, hogy elkerülje a túlzott vízbeáramlást és az elégtelen vízkiáramlást, ami befolyásolhatja a tűzoltó hatást. Végül a tűzoltó pillangószelepeket rendszeresen ellenőrizni kell a megfelelő működés érdekében.

A megfelelő telepítés gondos tervezést és végrehajtást igényel az optimális teljesítmény és a megbízható jelátvitel biztosítása érdekében. A tűzvédelmi mérnökök azt javasolják, hogy a hornyolt jelzőpillangószelepeket úgy szereljék be, hogy megfelelő távolságra legyenek a működtetéshez és a karbantartáshoz való hozzáféréshez mind a szelepmechanizmushoz, mind az elektromos csatlakozásokhoz. A tűzoltó szelepeket egymástól függetlenül kell megtámasztani a hornyos csatlakozások közelében, hogy megakadályozzák a feszültség átvitelét a szeleptestre. A telepítőcsapatoknak ellenőrizniük kell a megfelelő beállítást a csatlakozó csövekkel, és gondoskodniuk kell az elektromos csatlakozások megfelelő tömítéséről és a környezeti tényezőktől való védelméről. A jelzőpillangószelepek megfelelő vezetékezést igényelnek a tűzjelző központokhoz a gyártó specifikációi és a helyi elektromos előírások szerint. Ezeknek a barázdált pillangószelepeknek a rendszeres karbantartási protokolljai közé tartozik a negyedéves szemrevételezés, az éves működési tesztelés és a jelátvitel pontosságának ellenőrzése a rendszer folyamatos megbízhatóságának biztosítása érdekében.

Karbantartás és gondozás

A tűz pillangószelep normál működésének biztosításához elengedhetetlen a rendszeres ellenőrzések és karbantartások elvégzése. Az ellenőrzés során különös figyelmet kell fordítani a szelepülék és a tömítőgyűrű állapotára. Ha bármilyen sérülést vagy kopást észlel a szelepüléken vagy a tömítőgyűrűn, azokat azonnal ki kell cserélni. A rozsda és a korrózió elkerülése érdekében használjon rozsdagátló olajat vagy kerozint, ha a tűz pillangószelep hosszabb ideig használaton kívül marad. Hosszabb tárolás után a szelepet rendszeresen működtetni kell, hogy elkerüljük a beszorulást vagy a nyitási nehézségeket.
