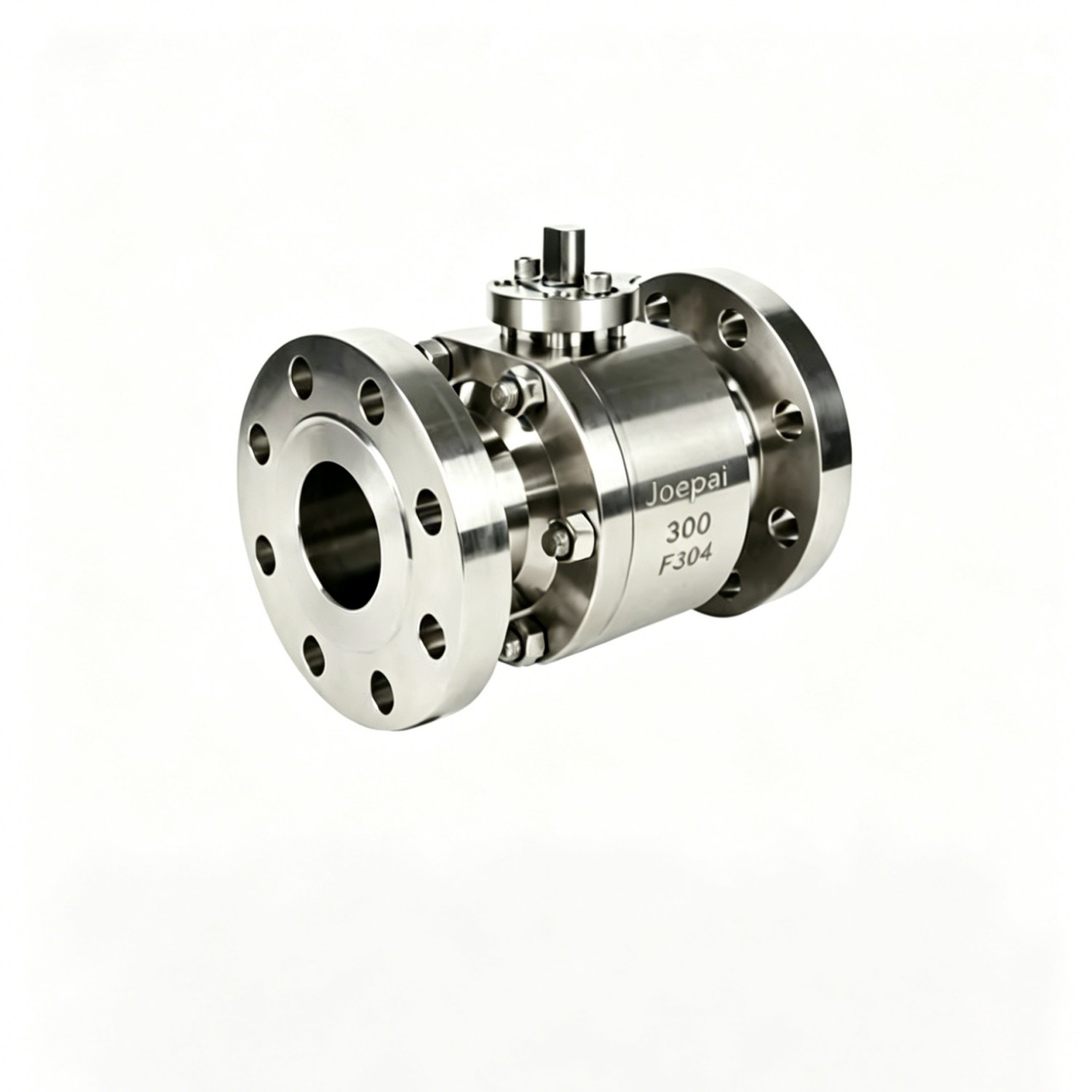

Kovácsolt acél nagynyomású ANSI karimás golyóscsap

JOEPAI összpontosítva testreszabott Kovácsolt acél nagynyomású ANSI karimás golyóscsap, gazdag OEM tapasztalattal és nemzetközi projektegyeztetési rekordok. Az olyan ipari alkalmazásokban, ahol nehéz körülmények, például magas nyomás, magas hőmérséklet vagy korrozív közegek vannak, a kovácsolt golyóscsapok gyakran megbízhatóbb választás, mint az öntött szelepek. Ellentétben a legtöbb öntési eljárást alkalmazó golyósszeleppel, a kovácsolt szelepek egyedülálló gyártási módszerrel jelentősen javítják szerkezeti szilárdságukat és nyomásállóságukat. Válasszon kovácsolt golyóscsapot olyan nehéz körülményekhez, ahol a biztonság, a megbízhatóság és a maximális szilárdság nem alku tárgya.

Tervezési előnyök

A nagynyomású golyóscsapokat úgy tervezték, hogy szabályozzák és ellenálljanak a nagy nyomás alatti folyadék- vagy gázközegnek, jellemzően több száz és több ezer font/négyzethüvelyk (psi) közötti üzemi nyomás kezelésére. Ezek a szelepek rozsdamentes acélból, szénacélból és más nagy szilárdságú ötvözetekből készülnek, hogy biztosítsák a szivárgásmentes, problémamentes működést nagynyomású körülmények között, kiváló tömítési teljesítménnyel és tartóssággal.

A kovácsolt golyóscsap kiválasztásakor fontos megérteni, hogy a gyártási folyamata miben tér el az öntött szelepekétől. Az öntött szelepekhez hasonlóan a kovácsolt golyóscsapok gyártása is részletes tervezéssel és konkrét üzemeltetési követelményekre szabott tervezéssel kezdődik. Az ügyfelek rugalmasan választhatnak a különféle tervezési paraméterek közül, hogy megfeleljenek alkalmazási igényeiknek. Kínálunk kovácsolt golyóscsapokat többféle méretben, nyomásértékben, anyagminőségben és díszítő konfigurációban. Például kovácsolt golyóscsapaink ½" és 20", ANSI 150# és 4500# közötti nyomásosztályokkal kaphatók.

Miután a szelep kialakítása elkészült, szakképzett technikusaink folytatják a kovácsolási folyamatot. A kovácsolás során mechanikai erőt alkalmaznak – gyakran hővel kombinálva –, hogy a fémet nagy szilárdságú, sűrű alkatrészekké alakítsák. Mind a szeleptest, mind a belső részek kovácsoltak, ami rendkívül robusztus, nagy teherbírású szelepeket eredményez, amelyek megbízható teljesítményt nyújtanak még a legigényesebb körülmények között is.

Funkció

Lebegő tömör golyó, teljes furat vagy szűkítő furat.

ISO5211 rögzítőlap a hajtómű opcióhoz. Reteszelőeszköz opció.

Kifújásbiztos szár kialakítás.

Antisztatikus kialakítás és API 607 ​​Fire Safe Design elérhető

Kétirányú tömítési típus

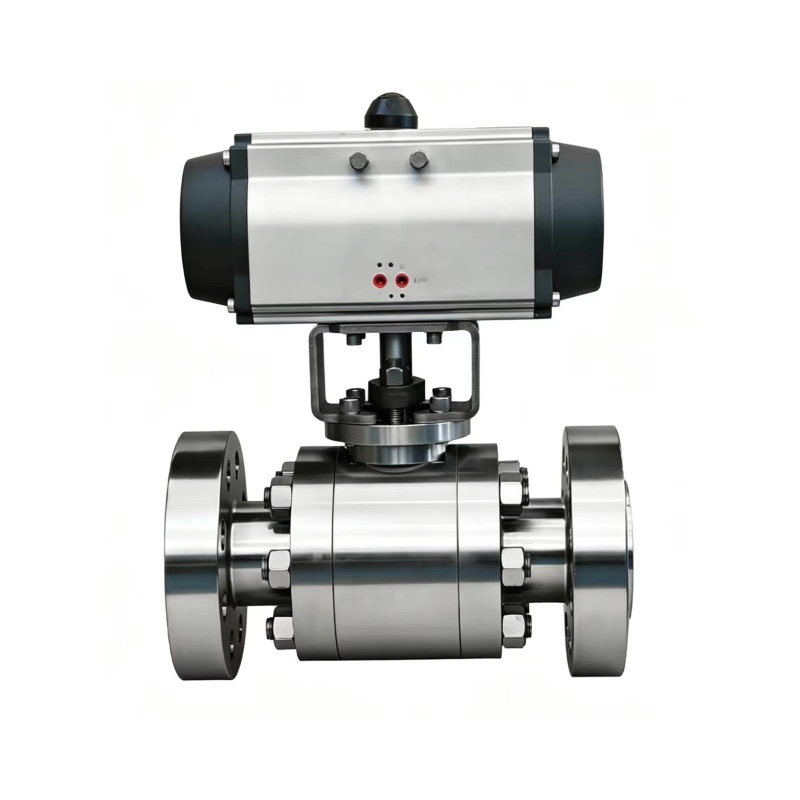

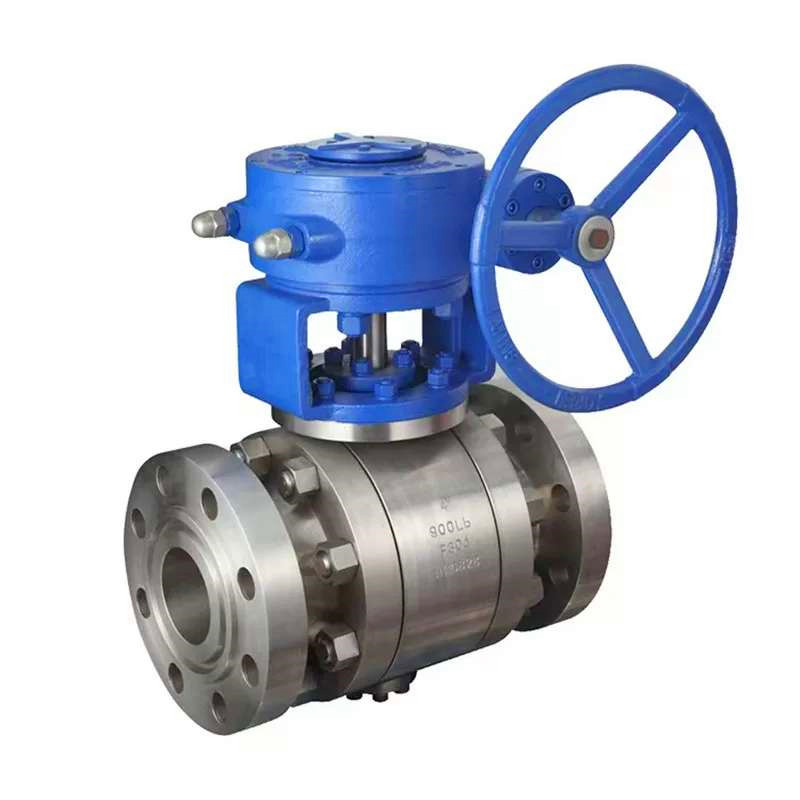

Működés: kézi kerék, csigakerék, pneumatikus működtető és elektromos működtető.

Tervezési szabványok

Tervezési szabvány: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Szemtől szemben: ASME B16.10/DIN3202/JIS B2002
Karimás végek: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Teszt és ellenőrzés: API 598, API 6D/DIN2401/JIS B2003

Teljesítményspecifikáció

Névleges nyomás: 150LB-600LB/PN16-PN100/10K-60K)
Szilárdsági teszt: 1,5PNS méret: 1/2''-2''(DN15~DN50)
Szeleptest fő anyaga: A105, F304, F316, duplex rozsdamentes acél
Megfelelő közeg: víz, gőz, olaj, rostokat tartalmazó, kis szilárd anyag részecskék, hígtrágya stb
Megfelelő hőmérséklet: -29℃~180℃；-29℃~425℃；-40-540℃

Fő méretek

Clány 150LB                                                                                                                                                                                                                                                                                                                                Mértékegység: mm

Clány 300LB                                                                                                                                                                                                                                                                                                                     Mértékegység: mm

Clány 600LB                                                                                                                                                                                                                                                                                                                       Mértékegység: mm

NPS	DN	d	L			KARIMA						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
