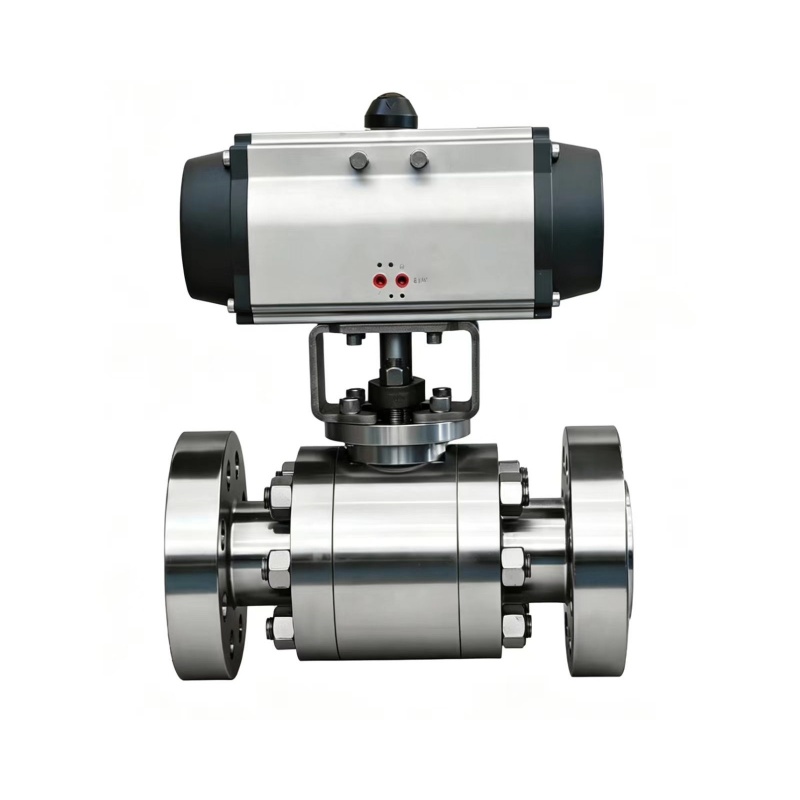

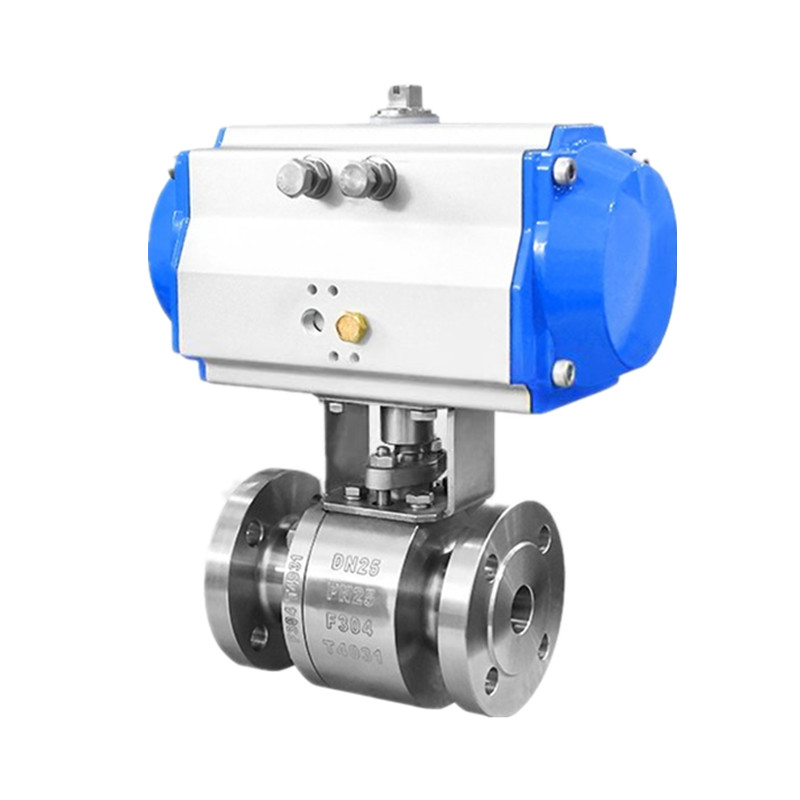

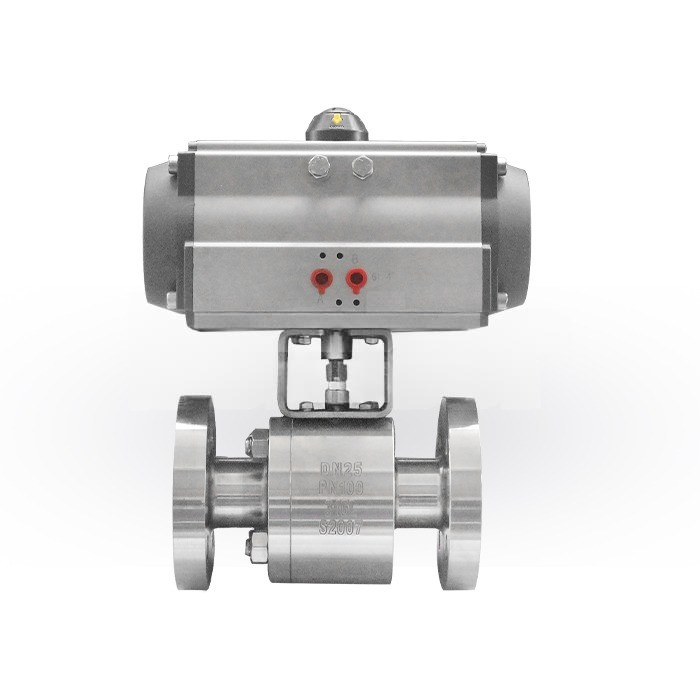

Pneumatikus működtetésű nagynyomású golyóscsapok

A JOEPAI által szállított pneumatikus működtetésű nagynyomású golyósszelepek tengely nélküli lebegő gömbszerkezettel rendelkeznek, amelyet kettős szelepülések rögzítenek. A pneumatikus vezetési móddal gyors, stabil és munkakímélő távoli automatikus kapcsolást, áramláselosztást és közepes áramlási irány beállítást valósít meg ipari csővezetékeken. Ez a szelep megbízható szártömítéssel, tűzbiztonsággal, antisztatikus teljesítménnyel, automatikus nyomáscsökkentő és reteszelő mechanizmussal rendelkezik. Kompakt szerkezettel, nagy nyomásállósággal és kiváló korrózióállósággal büszkélkedhet, széles körben alkalmazható vegyiparban, kőolajban, földgázban, kohászatban és más területeken, különösen alkalmas kemény munkakörülményekre hidrogén-szulfid közeggel, szennyeződésekkel és erős korrozív gázvezetékekkel.

Tervezési előnyök

A pneumatikus működtetésű nagynyomású golyósszelepeket úgy tervezték, hogy szabályozzák a folyadékokat és a gázokat, miközben kibírják az extrém nagy nyomású munkakörnyezetet, és akár több ezer PSI üzemi nyomást is képesek fenntartani. Rozsdamentes acélból, szénacélból és más nagy szilárdságú ötvözött anyagokból készültek, kiváló tömítési teljesítményt és kiemelkedő tartósságot biztosítanak, biztosítva a stabil szivárgásmentes működést nagynyomású üzemben.

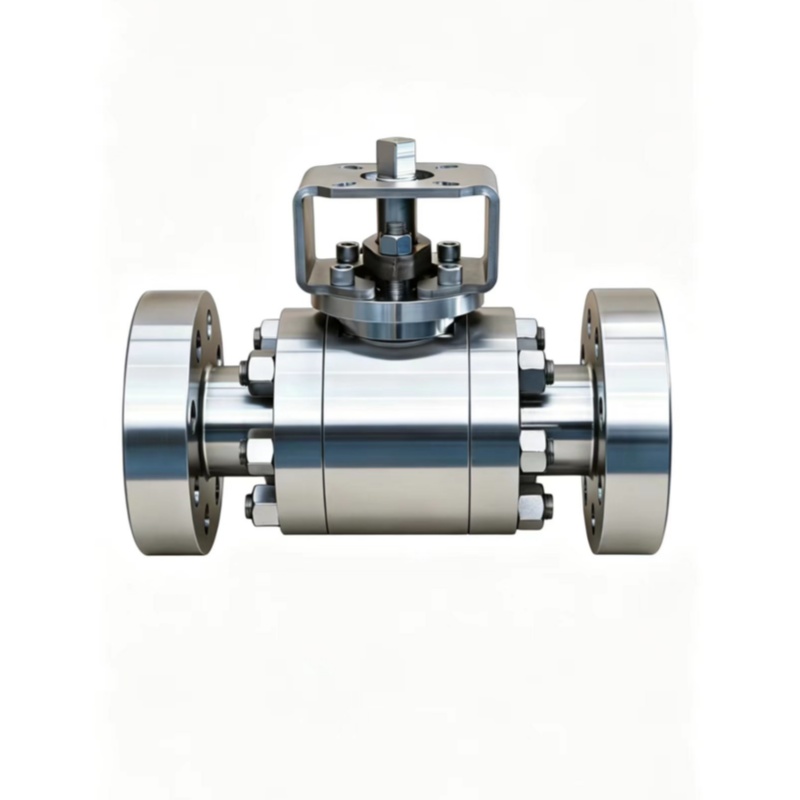

A szelepek kiválasztásánál elengedhetetlen a kovácsolt és öntött golyóscsapok közötti folyamatbeli különbségek megkülönböztetése. Mindkét típus a professzionális testreszabott tervezéssel kezdődik, hogy megfeleljen a különféle helyszíni üzemeltetési igényeknek, és bőséges specifikációkkal állnak rendelkezésre a rugalmas választás érdekében. Kovácsolt golyóscsapjaink komplett méreteket, nyomásosztályokat és belső burkolat-kombinációkat fednek le; köztük a nagy teherbírású kovácsolt golyóscsapok ½ hüvelyk és 20 hüvelyk közötti kaliberűek, ANSI 150 # és 1500 # közötti nyomásfokozattal.

A tervezés megerősítése után a professzionális technikusok precíziós kovácsolást végeznek. Melegkovácsolás és mechanikai alakítás révén a fémanyagok sűrű és nagy merevségű szelepelemekké formálódnak. A szeleptestek és a belső magrészek integrált kovácsolása nagymértékben növeli az általános szerkezeti szilárdságot, lehetővé téve a szelepek állandó és megbízható működési teljesítményének fenntartását zord és nehéz munkakörülmények között.

Funkció

Lebegő labda típus

Osztott test, 2 vagy 3 részes test

Antisztatikus eszköz;

Tűzbiztos az API607 szerint

Zárószerkezet;

Kifújásgátló szár

Kétirányú tömítési típus

Működés: kar, sebességváltó, pneumatikus, hidraulikus és elektromos működtető.

Tervezési szabványok

Teljesítményspecifikáció

Ezeket a pneumatikus működtetésű nagynyomású golyósszelepeket az ipari alkalmazások széles körére tervezték, rugalmas nyomásértékeket, többféle testanyagot és széles hőmérsékleti alkalmazkodóképességet kínálnak. A szelep megbízható kétirányú tömítést biztosít, és különféle működtetési módokkal kapható, hogy megfeleljen mind a kézi, mind az automatizált vezérlőrendszereknek.

GYIK

1. Mi az a pneumatikusan működtetett nagynyomású golyósszelep?

Ez egy ipari szelep, amely sűrített levegőt használ az aktuátor meghajtására, és a golyó elforgatásával nyitja, zárja vagy szabályozza az áramlást. A JOEPAI szelepek tengely nélküli lebegő gömbszerkezettel rendelkeznek, dupla ülékekkel, amelyek gyors, stabil és távoli automatikus kapcsolást tesznek lehetővé vegyi, kőolaj-, földgáz- és kohászati ​​alkalmazásokhoz.

2. Milyen tervezési szabványoknak felelnek meg a JOEPAI golyóscsapok?

Szelepeinket az API 6D, API 608, BS 5351, DIN 3357 és JIS B2071 szerint tervezték és gyártják, az ASME B16.10/DIN 3202/JIS B2002 szabvány szerinti méretekkel, a karimás végekkel pedig az ASME B16.5/BDIN-245/BDIN245/BDIN2445/BDIN2071 szabvány szerint. B2220, és az API 598/API 6D/DIN 2401/JIS B2003 szerinti tesztelés.

3. Milyen nyomás-, hőmérséklet- és mérettartományok állnak rendelkezésre?

Nyomás: 150 LB – 600 LB / PN16 – PN100 / 10K – 60 KHőmérséklet: –29 ℃ ~ 180 ℃ (standard), –29 ℃ ~ 425 ℃ (magas hőmérséklet), –40 ℃ ~ 540 ℃: (extrém 21/2"S DN50) szabvány; kovácsolt szelepek 20"-ig, ANSI 150# – 1500# szabványokkal.

4. Milyen anyagokat kínálnak a szeleptestekhez?

Szénacélokat (A105, LF2), rozsdamentes acélokat (F304/F316/L) és nagy teljesítményű ötvözeteket szállítunk, beleértve a Hastelloy-t, a Super Duplex-t, az Inconelt, a C95500-at (alumíniumbronz) és az Alloy 20-at, amelyek kiváló korrózióállóságot biztosítanak az agresszív közegek, például a vegyi szennyeződések és szennyeződések számára.

5. A JOEPAI szelepek tűzbiztosak és antisztatikusak?

Igen. Minden szelep API 607 ​​szerint tanúsított tűzbiztos kialakítással és antisztatikus eszközzel rendelkezik, amely biztosítja az elektromos folytonosságot a golyó, a szár és a test között, megelőzve a statikus szikra veszélyét gyúlékony környezetben.6. Milyen működtetési lehetőségek állnak rendelkezésre?

Kínálunk kart (kézi), fogaskerék-meghajtást, pneumatikus működtetőt, hidraulikus működtetőt és elektromos működtetőt – mindezt személyre szabható tartozékokkal, például mágnesszelepekkel, pozicionálókkal, végálláskapcsolókkal és hibabiztos rugó-visszatérésű egységekkel.
