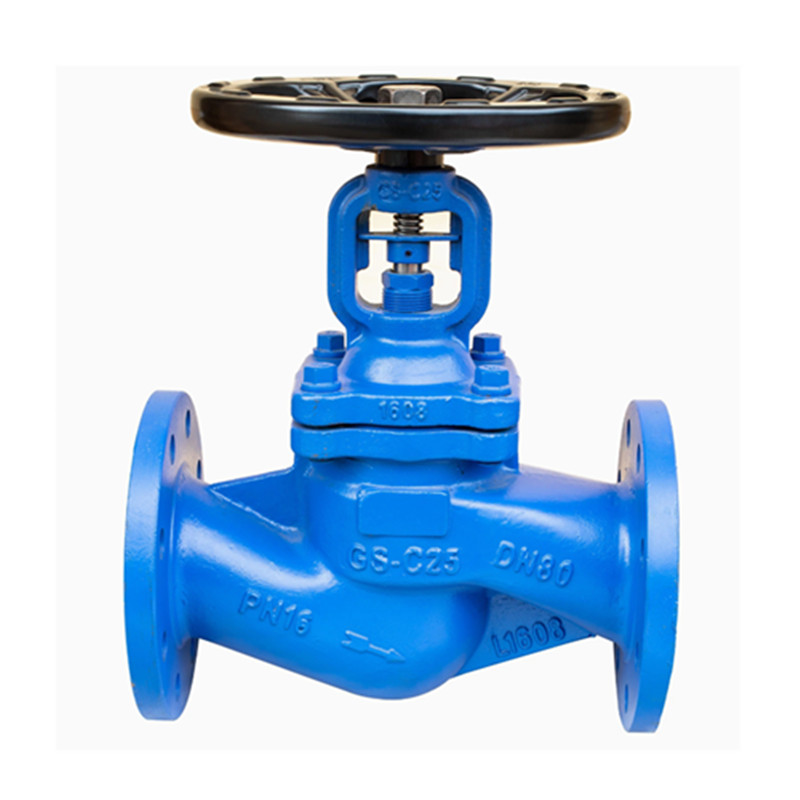

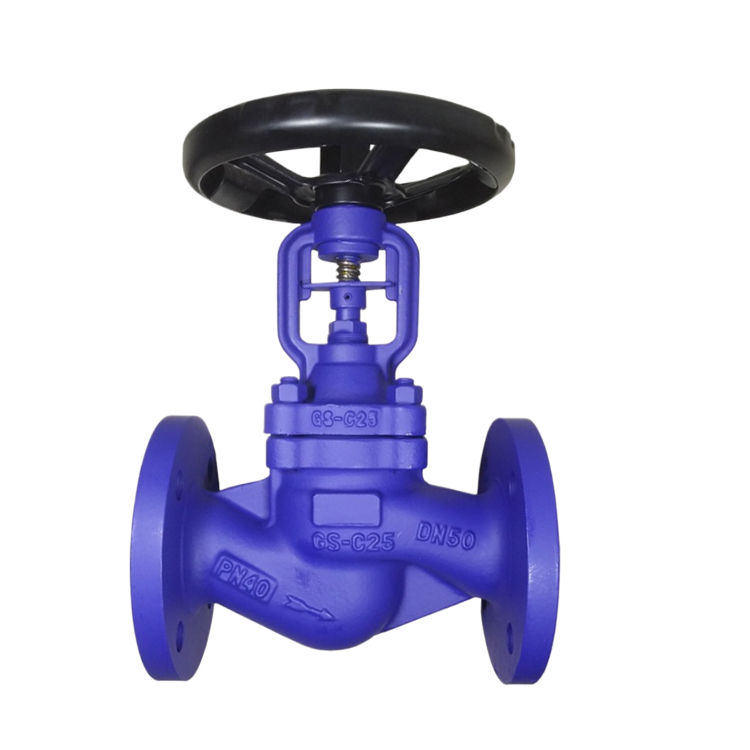

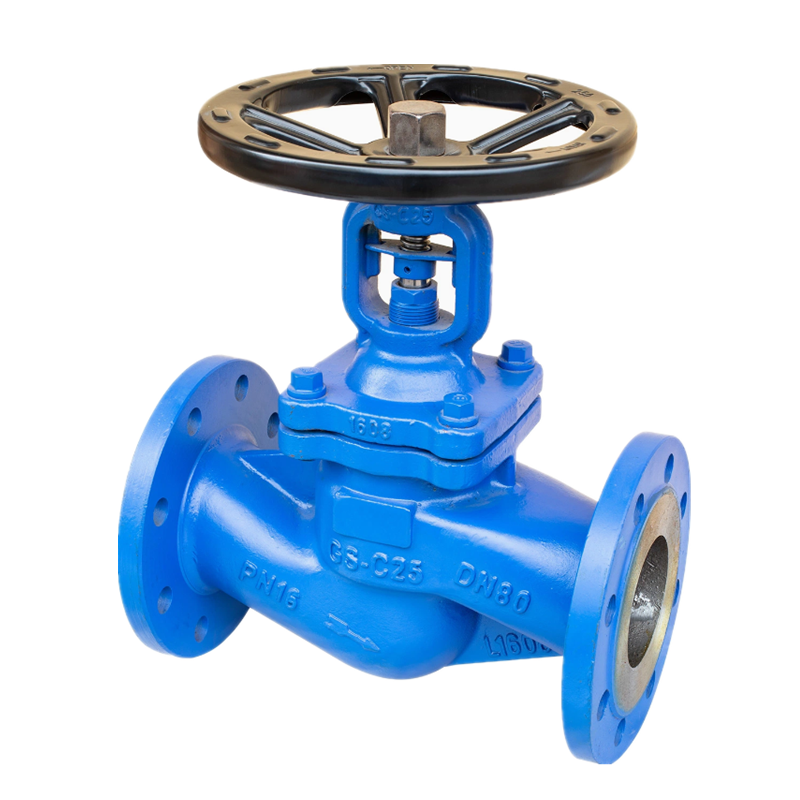

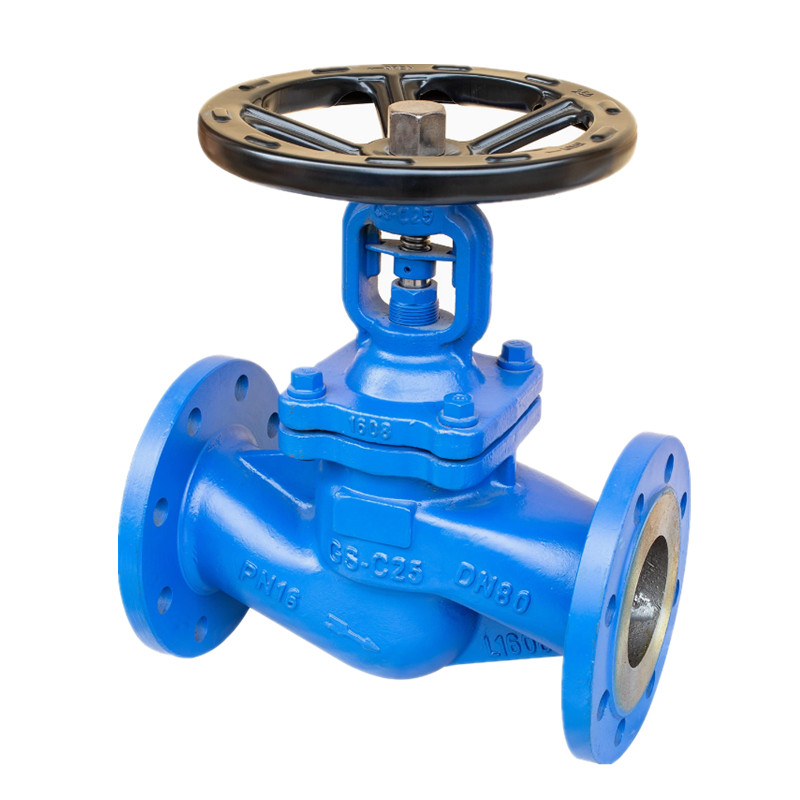

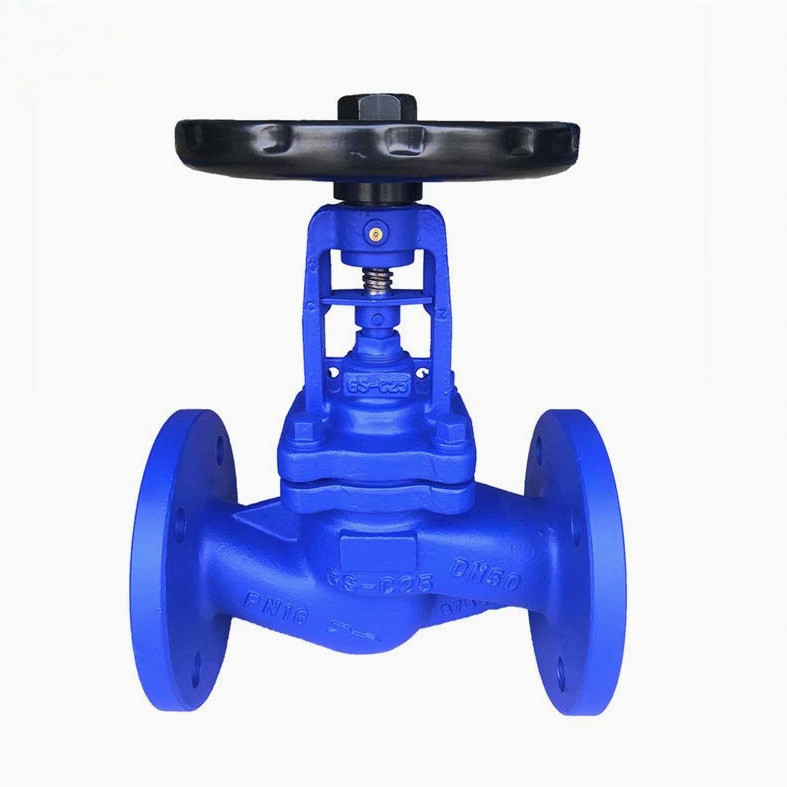

GS-C25 karimás DIN Standard Bellow Seal Globe szelep

A Joepai tartós GS-C25 karimás DIN Standard Bellow Seal Globe Valve olyan nemzetközi tanúsításokat fogadott el, mint például az ISO9001, a CE, amely Európában, Amerikában, Délkelet-Ázsiában és a Közel-Keleten található. Ez a sorozat kettős tömítőszerkezetet fogad el, fém hullámosított csövekkel hegesztve és lezárták, hatékonyan megakadályozva a közepes szivárgást, védve az operátorok biztonságát és megfelelnek a környezeti előírásoknak.

Kérdés küldése

termékleírás

A Joepai GS-C25 karimás DIN Standard Bellow Seal Globe szelep, amelyet Kínában készítettek, olyan iparágak számára, mint például petrolkémiai anyagok, finom vegyi anyagok, gyógyszerkészítmények, kohászat és erőművek, különösen a mérgező, káros, káros és korrozív közegek zárt szállító rendszereihez. Az egyedi kettős tömítőszerkezet biztosítja a hosszú távú stabil működést, és ez az előnyben részesített szelep oldat a finom vegyi anyagok és a kemény munkakörülményekhez.

Műszaki előírások:

Nyomásértékelés: 1,0-4.0mPa

Specifikáció: DN15-DN500

Anyag: GS-C25, CF8, CF3

Standard karimák: DIN

Bellow Seal Globe szelep részlet:

Építés: BB-BG-OSANDY

Működés: Kézikönyv, pneumatikus

Tervezési szabvány: DIN3356

Szemtől függő dimenzió: din3202

Karima vége: din2543-2545

Teszt és ellenőrzés: Din3230

Bellow Seal Globe szelep előnye:

3. A Globe szelep jó tömítési teljesítménygel, alacsony súrlódással rendelkezik a tömítőfelületek között és a hosszú élettartam között.

Az ordító tömítés gömbszelepek típusait külső szálgömbszelepekre és belső szálgömbszelepekre osztják a szelep szárának helyének megfelelően. A közeg áramlási iránya szerint egyenesen vannak a gömbszelepek, az egyenáramú szelepek és a szöggömb szelepek. A földgömbszelepeket a lezárt gömbszelepek csomagolására és a lezárt gömbszelepek tömítési formájuk szerint osztják.

Fő anyagok:

NEM.	Alkatrész neve	ANYAG
1	Test	GS-C25, CF8, CF3
2	Lemez	2CR13, F304, F316
3	Csuklócsap	F304, F316
4	Fújtató kombináció	F304, F316
5	Motorháztető	GS-C25, CF8, CF3
6	Csomagolás	Rugalmas grafit, PTFE
7	Mirigy	25#, F304, F316
8	Lokátor	25#, F304, F316
9	Szár anya	ZQI19-4
10	Kézkerék	Szénacél
11	Sapka	25#
12	Olajfúvóka	Sárgaréz
13	Hatszögletű dió	ASTM A193 2H, A193-8, A193-8M
14	Csavar	ASTM A193 B7, A193-B8, A193-B8M
15	Tömítés	Rugalmas grafit+S.S. PTFE
16	Szár	2CR13, F304, F316

Fő dimenziók:

PN	PN16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Termékparaméterek

PN (MP)	Shell teszt (MPA)	Zsorolási teszt (MPA)	Megfelelő hőmérséklet (ºC)	Megfelelő közeg
150	3.0	2.2	-20ºC-350ºC	Víz, gőz, olaj stb.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
