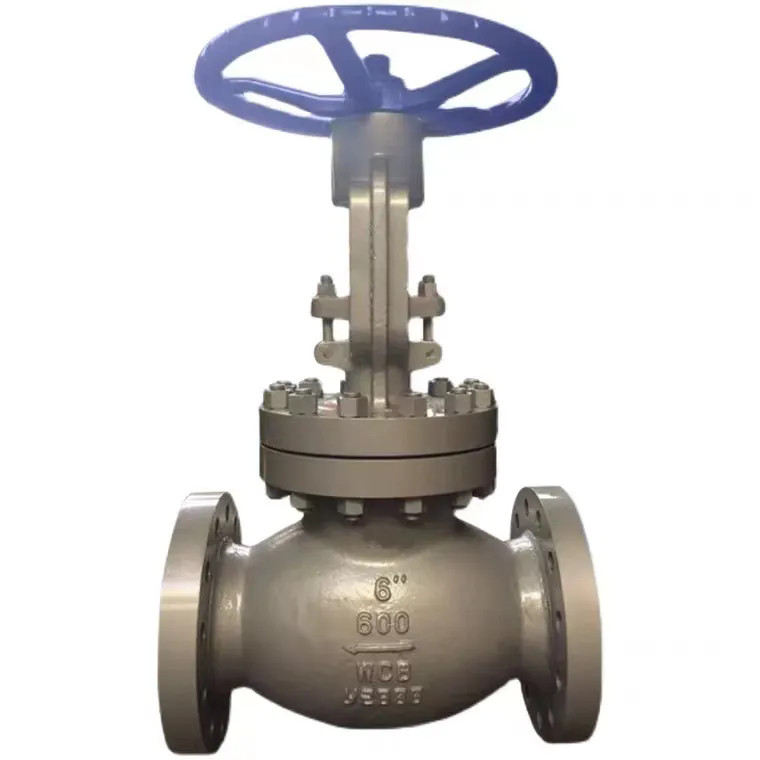

Az ANSI 600 lb osztályú, acél nagynyomású gömbszelep tömítő párja, a Joepai -ban egy szelepcsatorna -tömítő felületből és egy szelep ülés tömítő felületéből áll. A szelep szár meghajtja a szelepcsatornát, hogy függőlegesen mozogjon a szelep ülés középvonalán. A gömbszelep nyitási magassága viszonylag kicsi a nyitási és zárási folyamat során, megkönnyítve az áramlási sebesség beállítását, és könnyen előállítható és karbantartható, a nyomás széles skálájával.
Összehasonlítva az ipari termelés egy másik általánosan használt vágószelepével, az öntött acélgömb szelep szerkezetileg egyszerűbb és könnyebben előállítható és karbantartható. A szolgálati élettartam szempontjából az öntött acélgömbszelep tömítőfelülete nem könnyű vagy megkarcolható. A szelepnyílás és a zárási folyamat során nincs relatív csúszás a szelepcsatorna és a bázis tömítésének felülete között, tehát a tömítőfelület kopása és karcolása viszonylag kicsi, ami javítja a tömítőpár élettartamát. Az öntött acélgömb szelepnek van egy kis szelepcsatorna -lökése és viszonylag kismagassága a kapuszelepekhez képest a teljesen zárt folyamat során.
Építés: BB-BG-OSANDY
Működés: Kézikönyv, pneumatikus
Tervezési szabvány: API6D API600
Szemtől függő dimenzió: ASME B16.10
Karima vége: ASME B16.5
Teszt és ellenőrzés: API 598
Különleges-NACE MR-01-75
Nyomásértékelés: Osztály: 150 lb-900 font
Specifikáció: 1/2 "-14"
Anyag: WCB, CF8, CF3
Standard karimák: ANSI
|
Alkatrészek fő anyaga
|
|
|
Test, motorháztető
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Szár
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Szár anya
|
Sárgaréz
|
|
Lemez
|
ASTM A216 WCB
|
|
Ülés
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
Kézkerék
|
ASTM A47
|
|
Tömítés
|
Grafit
|
|
Csomagolás
|
Grafit
|
|
Gömbszelep -szabvány
|
|
|
Tervezési szabvány
|
6d tűz/tűz 600/tűz 603
|
|
Szemtől szemben
|
ASME B16.10
|
|
Karima szabvány
|
ASME B16.5
|
|
Tesztelési szabvány
|
API598
|

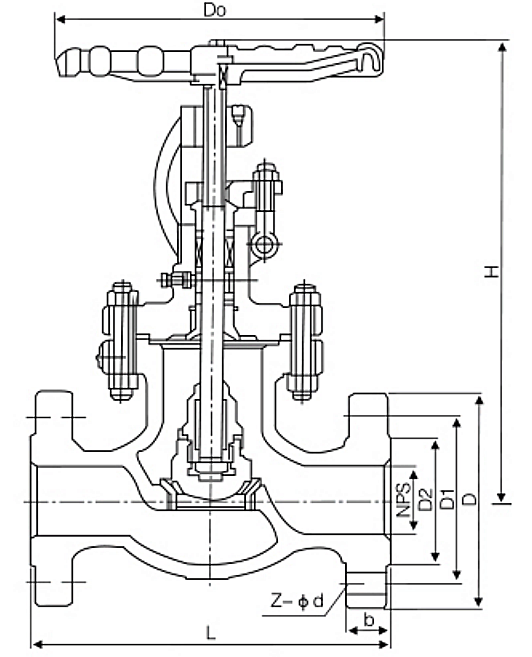

DN
NPS
L
D
D1
D2
b
Z-φD
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
