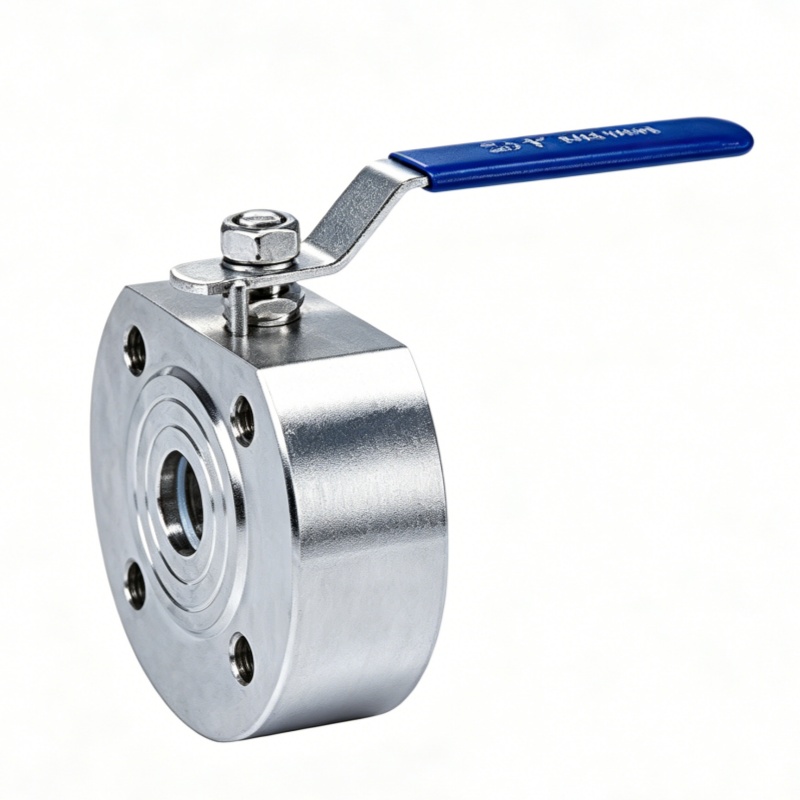

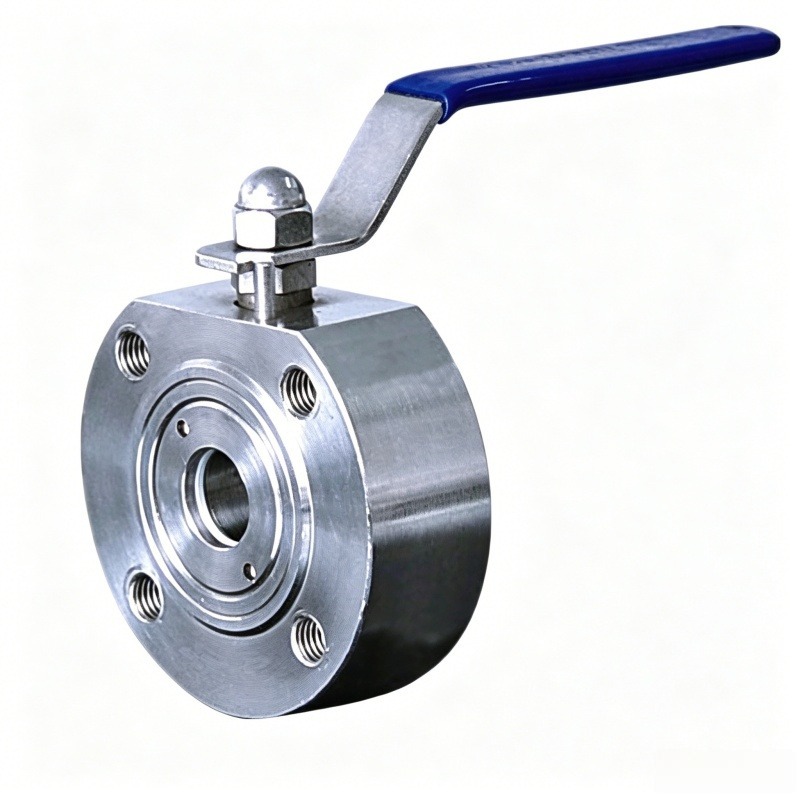

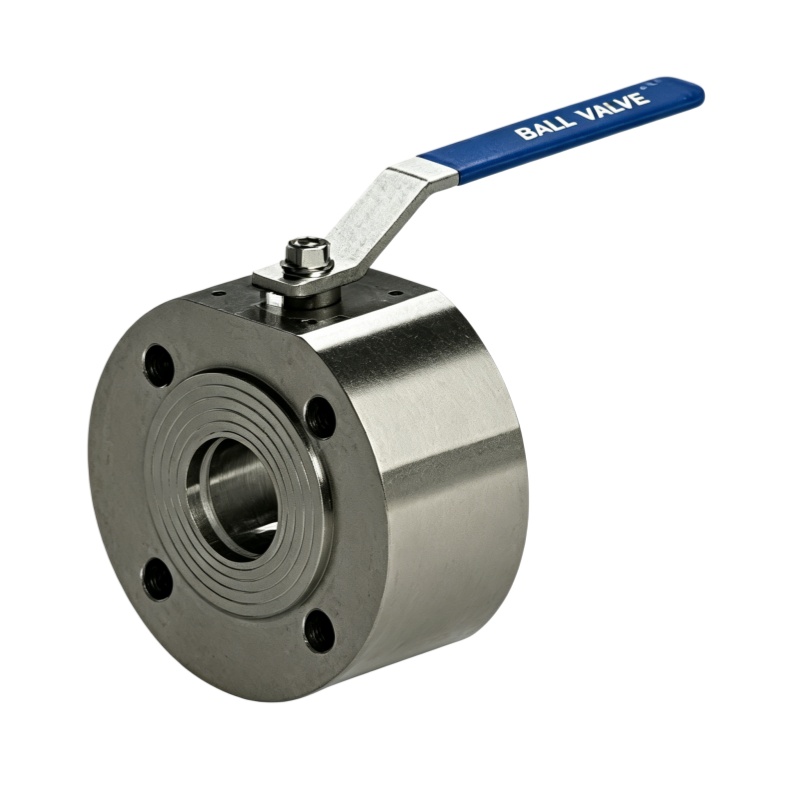

A JOEPAI tartós, nagynyomású monoblokk golyóscsapjait kifejezetten a folyadékok és gázok precíz áramlásának szabályozására tervezték. A szelep belsejében egy perforált golyó forog az áramlás elindításához vagy leállításához. A működtetés történhet manuálisan egy karral vagy automatikusan egy működtetővel. A robusztus rozsdamentes acél test kiváló korrózió- és kopásállóságot biztosít, minimális karbantartási igény mellett hosszú élettartamot biztosítva. A szelep gömb alakú, központi furattal ellátott golyót tartalmaz, amely egy száron keresztül forgatható. Ha a furat párhuzamosan van a csővezetékkel, az áramlás felszabadul; merőlegesen az áramlás teljesen leáll. Ez a forgatás történhet manuálisan vagy automatikus működtetővel. A kialakítás nagy integritású tömítést biztosít a labda és az ülés között, biztonságos működést biztosítva még hirtelen nyomásváltozások esetén is.

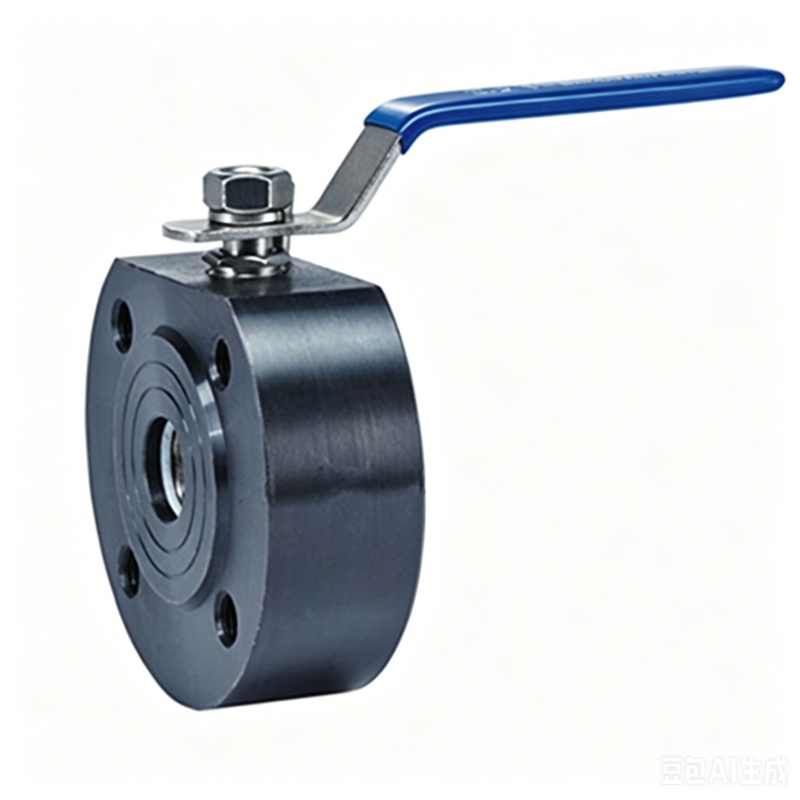

Fő anyag: kovácsolt szénacél (A105/LF2)
Integrált test szórórúddal
Szerelje be a szorítóperem végét az ANSI/DIN/JIS karimák közé
PTFE/RPTFE/PPL (opcionális)
Névleges nyomás PN16-PN40
Hőmérséklet-tartomány: - 29 °C és +250 °C között
Könnyű és helytakarékos
API 598/EN 12266-1
Testreszabás: Biztosítsa a nyílást, a fogantyú kialakítását vagy a működtetőelem beszerelését
követelményeknek megfelelően
A JOEPAI Valve egy kovácsolt acélból készült, 1 db ostyakarimás golyóscsap, hasonlóan a nagynyomású monoblokk golyóscsapokhoz, amelynek székhelye Wenzhou, Kína, A 2003-ban alapított Jingyue Valve Factory-ból fejlesztették ki. ISO 9001, CE, és KC minősítések, üzemünk egyesíti a CNC megmunkálást, a 3D tervezést (UG/CAD), és teljes nyomás/kémiai tesztelés a testreszabott biztosításhoz mérnöki áramlásszabályozási megoldások vásárlók számára Európában, Dél-Koreában, Ausztrália, Délkelet-Ázsia és a Közel-Kelet. A JOEPAI az Ön megbízhatósága partner ipari csővezeték projektekben

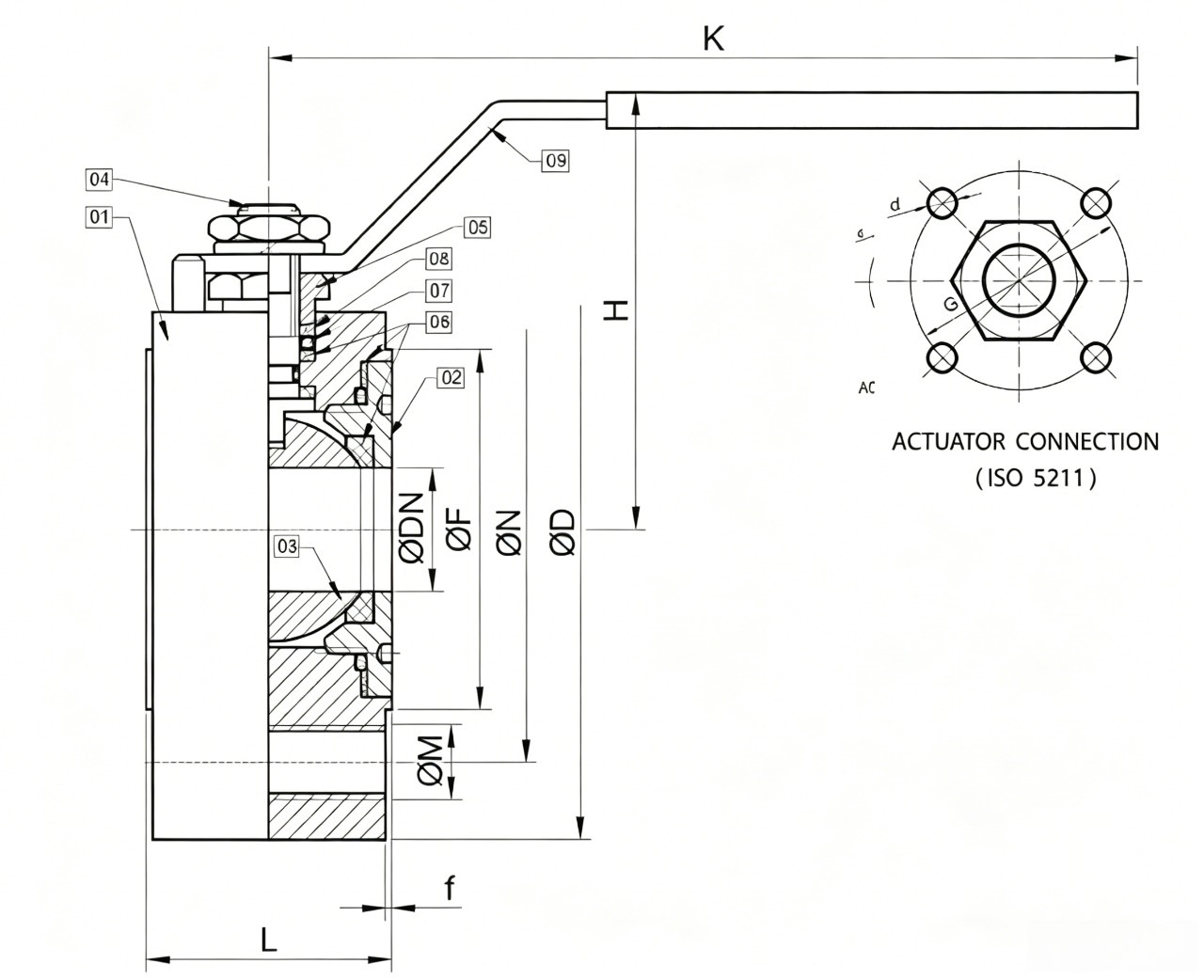

| Nem. | Alkatrész neve | Anyag |
| 1 | Test | A105/ANSI304/ANSI316 |
| 2 | Sapka | A105/ANSI304/ANSI316 |
| 3 | Labda | ANSI304/ANSI316 |
| 4 | Szár | ANSI304/ANSI316 |
| 5 | Nyomás leállítás | SS304/SS316 |
| 6 | Tömörítő elemek | PTFE |
| 7 | O-gyűrű | VITON |
| 8 | Szára gyűrű | SS304/SS316 |
| 9 | Fogantyú | SS/SUS304 |
Paraméter (specifikáció)| MÉRET |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
| NPS | DN | L | K | H | ØD |
ØDN |
f | ON |
ØM |
ØF |
ON |
ØM |
ØF |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | M12x4 |
45 | 65 | M12x4 |
45 | 36 | M5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | M12x4 |
58 | 75 | M12x4 |
58 | 36 | M5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | M12x4 |
68 | 85 | M12x4 |
68 | 42 | M5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | M16x4 |
78 | 100 | M16x4 |
78 | 42 | M5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | M16x4 |
88 | 110 | M16x4 |
88 | 50 | M6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | M16x4 |
102 | 125 | M16x4 |
102 | 50 | M6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | M16x4 |
122 | 145 | M16x8 |
122 | 70 | M8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | M16x8 |
138 | 160 | M16x8 |
138 | 70 | M8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | M16x8 |
162 | 190 | M20x8 |
162 | 102 | M10 |
| 5" | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | M16x8 |
188 | 220 | M20x8 |
188 | 102 | M10 |
| 6" | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | M20x8 |
212 | 250 | M22x8 |
218 | 125 | M12 |
| 8" | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | M20x12 |
268 | 320 | M27x12 |
285 | 125 | M12 |
