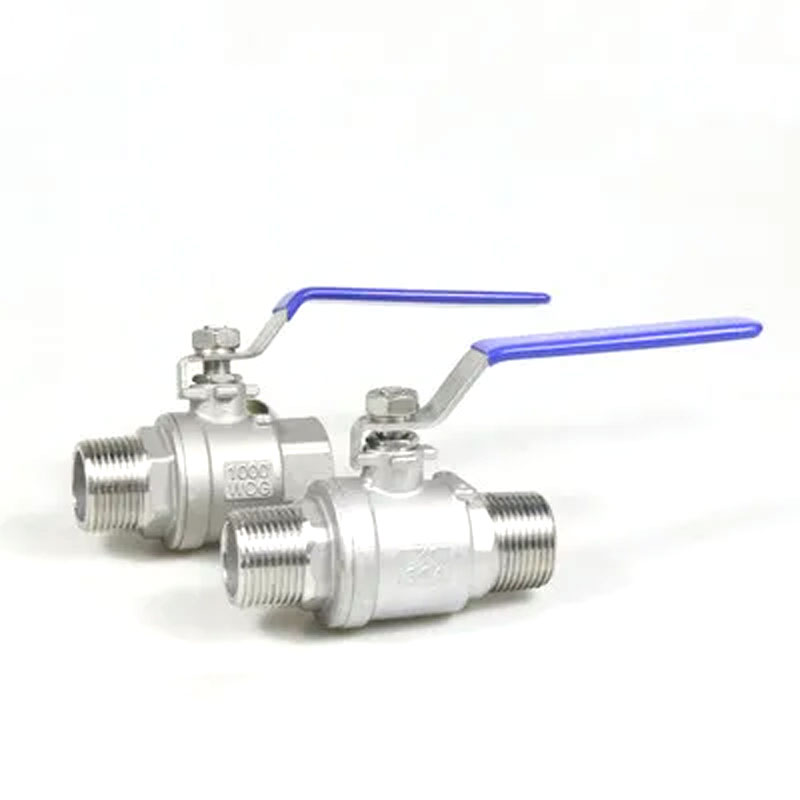

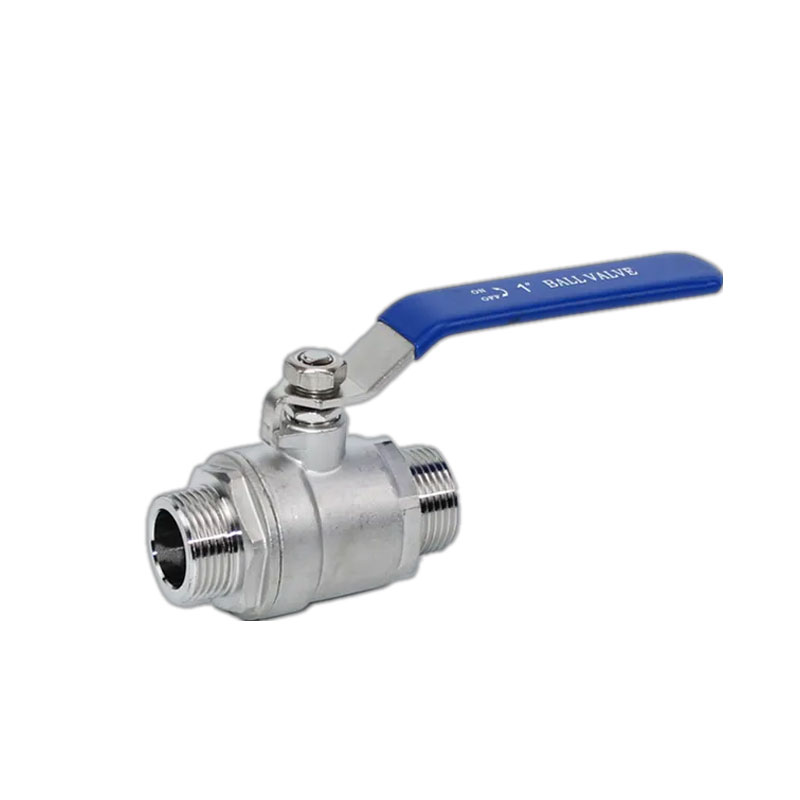

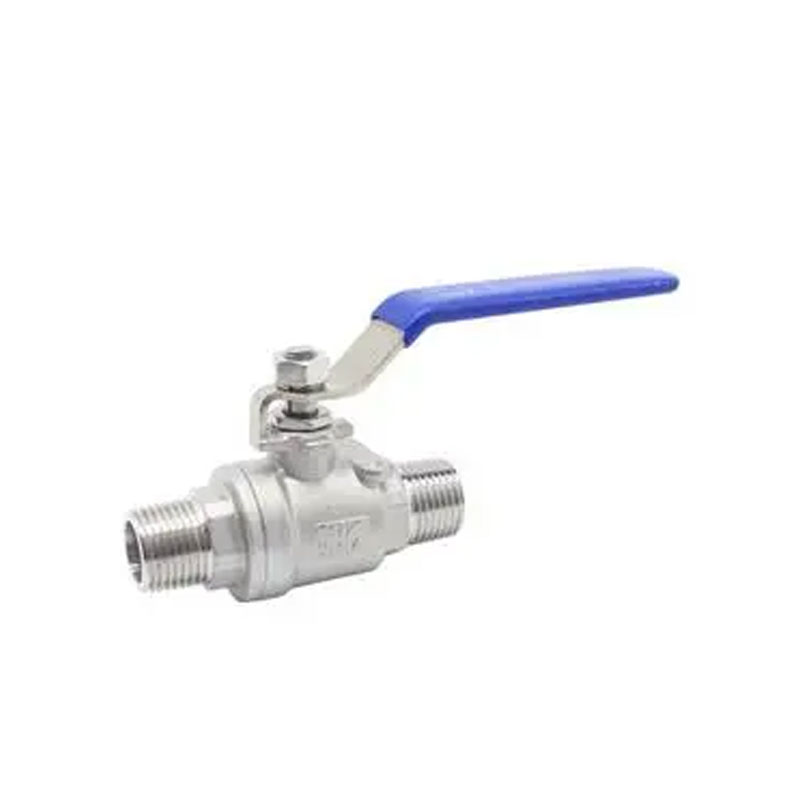

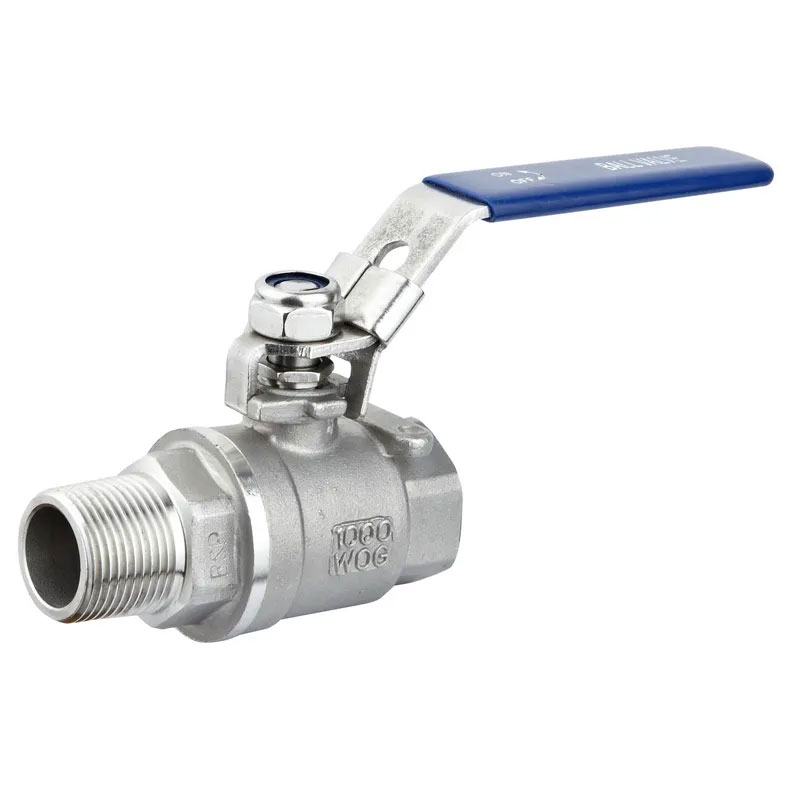

Joepai rozsdamentes acél golyószelep PN64, amelyet a China Factory készített Vágja le vagy csatlakoztassa a közeget a csővezetékekben. Különböző anyagok kiválasztásával, az alkalmazható különféle táptalajokra, például vízre, gőzre, olajra, salétromsavra, ecetsav, stb.
Hivatalos klasszikus: DN15-DN65
Szelep karosszéria: WCB 、 304、316
Téma szabvány: NPT, BSPT, DIN259, DIN2999, ISO228 A osztály
Maxim nyomás: 6,4mPa
Hőmérsékleti tartomány: -20C ~ 232C
Megfelelő közepes: víz, olaj, levegő és néhány maró folyadék
Flow-out bizonyítékos szár/teljes port
Befektetési casting testület
1000psi (PN64) W.O.G
Anyag Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Test | WCB/CF8M/CF8 | 8 | Csomagolás | PTFE |
| 2 | Sapka | WCB/CF8M/CF8 | 9 | Mirigy | SS304/SS |
| 3 | Ülés | PTFE | 10 | Fogantyú | SS304/SS |
| 4 | Labda | SS316/SS304/SS | 11 | Tavaszi mosó | SS304/SS |
| 5 | Szár | SS316/SS304/SS | 12 | Szár anya | SS304/SS |
| 6 | Tömítés | PTFE | 13 | Reteszelődarab | SS304/SS |
| 7 | Tolóerőmosó | PTFE | 14 | Műanyag burkolat | Műanyag |
| NPS | DN | D | L | W | H | RA | Rb |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
A folyadékrezisztencia minimális, az ellenállás együtthatója megegyezik az azonos hosszúságú cső szegmensével.
Egyszerű tervezésben, kompakt méretben és könnyű.
A golyószelep tömítési felületeit általában műanyag anyagokból készítik, kiváló tömítő képességeket kínálva, és széles körben használják a vákuumrendszerekben.
A PN64 rozsdamentes acélgömb szelep gyors nyílási és záró mechanizmust tartalmaz, amely csak 90 ° -os forgást igényel a teljesen nyitottról a teljesen bezárásra, így ideális a távirányítóhoz.
Egyértelmű szerkezete van, mozgatható tömítőgyűrűkkel, lehetővé téve az egyszerű szétszerelést és a cserét.
Teljesen nyitva vagy bezárva a gömb és a szelep ülés tömítőfelületeit elkülönítik a tápközegből, megakadályozva a szelep tömítőfelületeinek bármilyen erózióját az áramlás során.
Néhány milliméter és több méter között terjedő méretekkel a nagy vákuumtól a magas nyomásig történő környezetben való felhasználásra alkalmas.
A golyószelepünk széles körű felhasználást talált az olyan iparágakban, mint a kőolaj, a vegyi anyagok, az energiatermelés, a papírgyártás, az atomenergia, az űrhajózás és még a mindennapi életben is.
