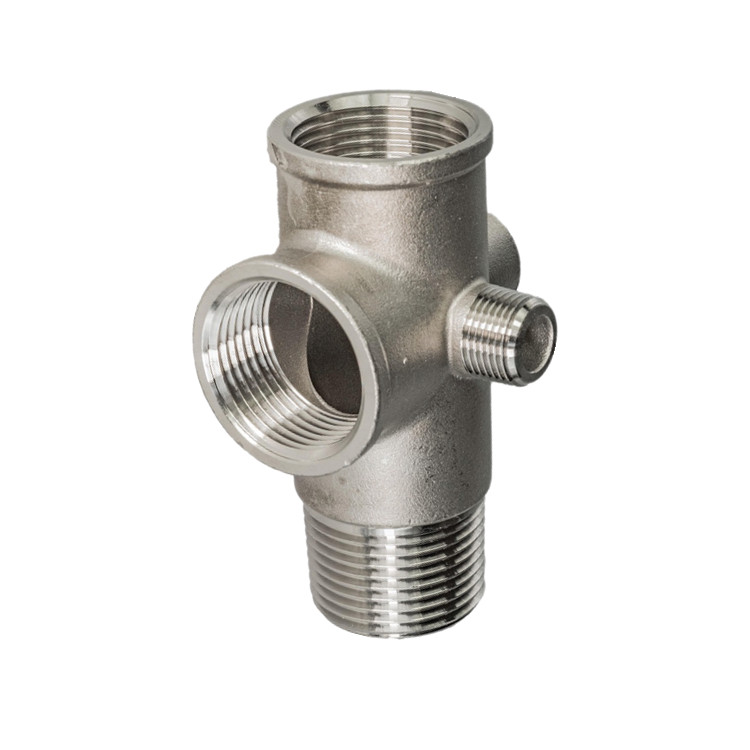

Rozsdamentes acél ötutas csatlakozó visszacsapó szelep nélkül

A Joepai Factory által gyártott, rozsdamentes acél, visszacsapó szelep nélküli ötutas csatlakozó fő jellemzője, hogy magának a szeleptestnek öt portja van: 1" anya x 1" anya x 1" apa x 1/4" anya x 1/4" apa. Ez egy tisztán összekötő alkatrész, belső üreges csatornával, és nincs mozgó alkatrésze, és nem rendelkezik visszacsapó szelep funkcióval vagy szabályozási funkcióval. folyadékok A kis szivattyúrendszer vezérlőegységeinél az ötutas csatlakozó kompakt, integrált rögzítőplatformként működik, amely egyesíti az összes kulcsfontosságú felügyeleti és védelmi összetevőt.

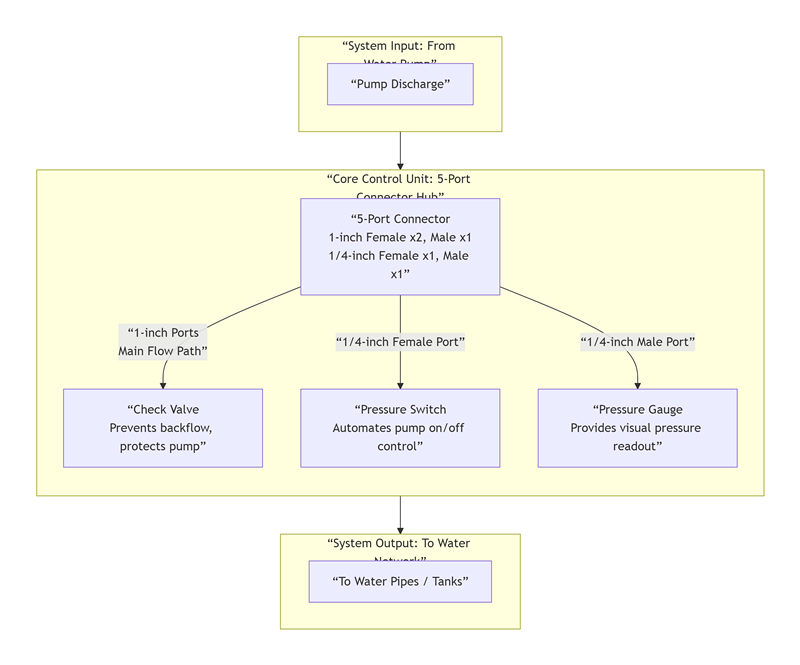

A rendszer összetételének részletei:

Ötutas csatlakozó: A rendszer magváza, amely az összes komponenst egy egésszé köti össze, minimalizálja a csőkötéseket és csökkenti a szivárgás kockázatát.

Interfészek: 1 hüvelykes anya port (vízbemenet), 1 hüvelykes apa port (vízkimenet), másik 1 hüvelykes anya csatlakozó (visszacsapó szelep csatlakoztatásához), 1/4 hüvelykes anya csatlakozó (nyomáskapcsoló csatlakoztatásához), 1/4 hüvelykes apa port (nyomásmérő csatlakoztatásához).

Fő járat (bemenet és kimenet): A szivattyú kimenetét összeköti a vízponthoz vezető csővel, és ez a közeg fő áramlási útvonala.

1 hüvelykes visszacsapó szelep: Ez a rendszer "biztonsági védelme". Megakadályozza a víz visszaáramlását, amikor a szivattyú leáll, elkerülve a vízkalapács ütését és a szivattyú járókerék fordított forgását, és kulcsfontosságú a szivattyú védelmében.

1/4 hüvelykes nyomáskapcsoló: Ez a rendszer "automatikus agya". Felügyeli a rendszer nyomását, elindítja a szivattyút, ha a nyomás a beállított alsó határ alá esik, és leállítja a szivattyút, amikor eléri a felső határt, így teljesen automatikus működést ér el.

1/4 hüvelykes nyomásmérő: Ez a rendszer "állapotszemei". Valós idejű, intuitív nyomáskijelzést biztosít a hibakereséshez, megfigyeléshez és hibaelhárításhoz.

Termékjellemzők

A Joepai 5 utas csatlakozója a rozsdamentes acél anyagnak köszönhetően jelentősen javítja a korrózióállóságot, szilárdságot és higiéniai szintet a rozsdamentes acél használatával, így kiszélesíti az alkalmazási kört. Tartósabbá és tisztábbá válik. Fő előnyei a következők:

Kiváló korrózióállóság: Ellenáll a gőz korróziójának, gyenge savaknak és lúgoknak, különféle vegyszereknek és tengervizes környezetnek, így élettartama messze meghaladja a sárgaréz szelepekét.

Nagy szilárdság és tartósság: Ellenáll a nagyobb rendszernyomásoknak (általában PN16/PN25, és akár PN40 vagy magasabb) és nyomáslökéseknek.

Kiváló higiéniai teljesítmény: A sima felület megakadályozza a baktériumok elszaporodását, könnyen tisztítható és fertőtleníthető. Tükörpolírozással vagy elektrolitos polírozással megfelel az élelmiszer-minőségű vagy egészségügyi szabványoknak.

Széles hőmérsékleti tartomány: Alkalmas magas hőmérsékletű gőzhöz vagy alacsony hőmérsékletű hordozókhoz.

Anyagok

Öntött rozsdamentes acél ASTM A 351 CF8 / SS 304; Rozsdamentes acél ASTM A 351 CF8M / SS 316;

Műszaki előírások

Névleges átmérő: 1"~2" (DN25 - DN50)

Névleges nyomás: PN16-PN25 (1,6 MPa ~ 2,5 MPa)

Üzemi hőmérséklet: -20 ℃ és 232 ℃ között

Menetes szabvány: BSP(G),BSPT(Rc),NPT

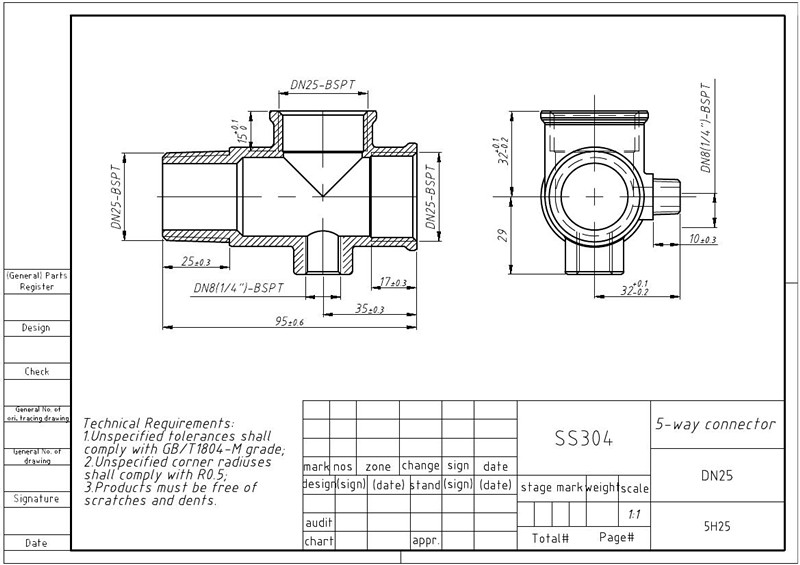

Rajz

A megadott tervek alapján történő testreszabás támogatott.

Az 5-Po speciális alkalmazásairt Csatlakozástor

Ha a rendszere már rendelkezik külön visszacsapó szeleppel, vagy ha egyáltalán nincs szüksége visszacsapó szelep funkcióra, és egyszerűen csak megbízható "elosztócsőre" van szüksége, akkor az 5 portos csatlakozó a leggazdaságosabb és legegyszerűbb lehetőség. Értéke a csőelrendezések egyszerűsítésében és a különálló szerelvények számának csökkentésében rejlik. A konkrét forgatókönyvek a következők:

Többpontos megfigyelés és mintavétel

Forgatókönyv:  Több ágat kell megérinteni a fő csővezetékből a felügyeleti műszerek telepítéséhez.

Példa: Nyomásmérő, nyomástávadó (érzékelő) és biztonsági szelep egyidejű csatlakoztatása. Az ötutas csatlakozó központosított és stabil rögzítési pontot biztosít számukra.

Folyadékelosztás és -gyűjtés

Forgatókönyv:  Egyetlen folyadékáramot egyenletesen kell elosztani több párhuzamos ágban, vagy több folyadékáramot kell egyetlen folyamba összegyűjteni.

Példa: Hűtővíz elosztása a fő hűtővízcsőből három független, hűtést igénylő berendezés között; vagy több visszatérő vízvezeték összegyűjtése egyetlen fő visszatérő vízvezetékbe.

Rendszer tesztelése, légtelenítés vagy leürítés

Forgatókönyv:  Átmeneti vagy állandó kiegészítő interfészeket kell biztosítani a rendszerhez.

Példa: Interfészek a rendszer öblítéséhez, automatikus légtelenítő szelep interfészek vagy leeresztő szelep interfészek.
