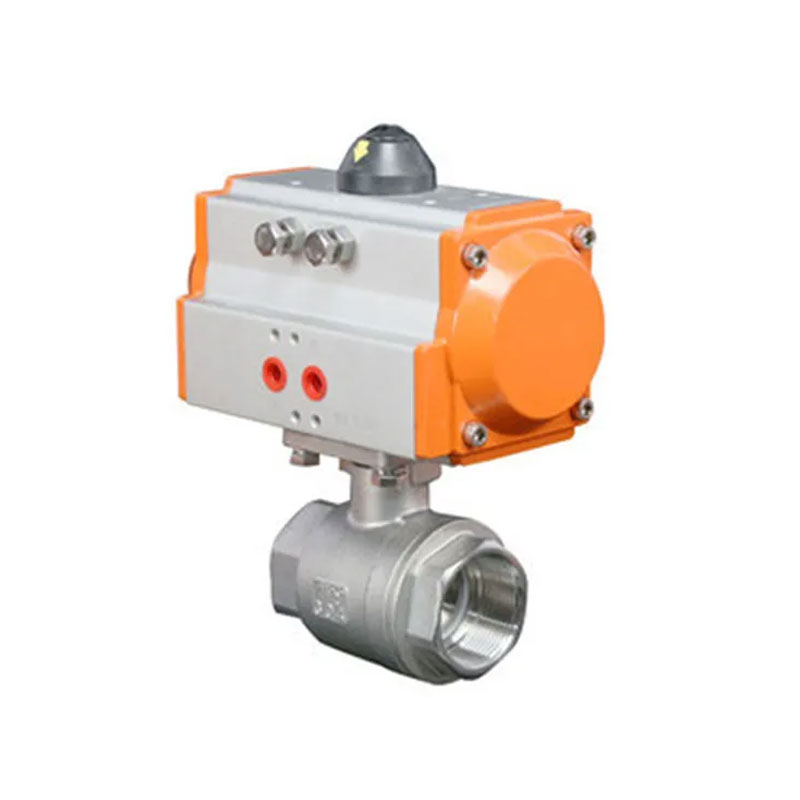

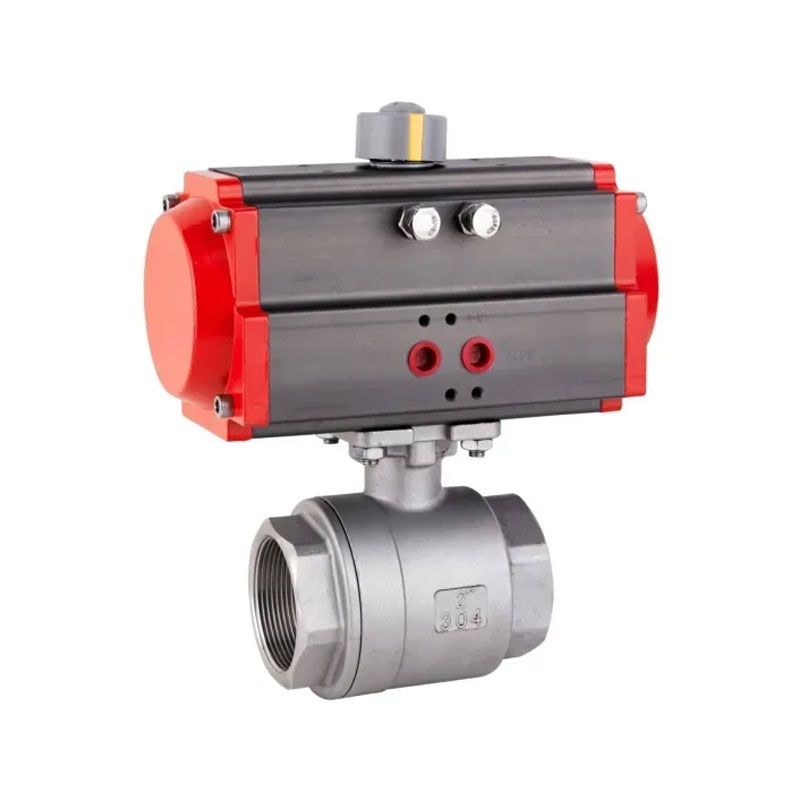

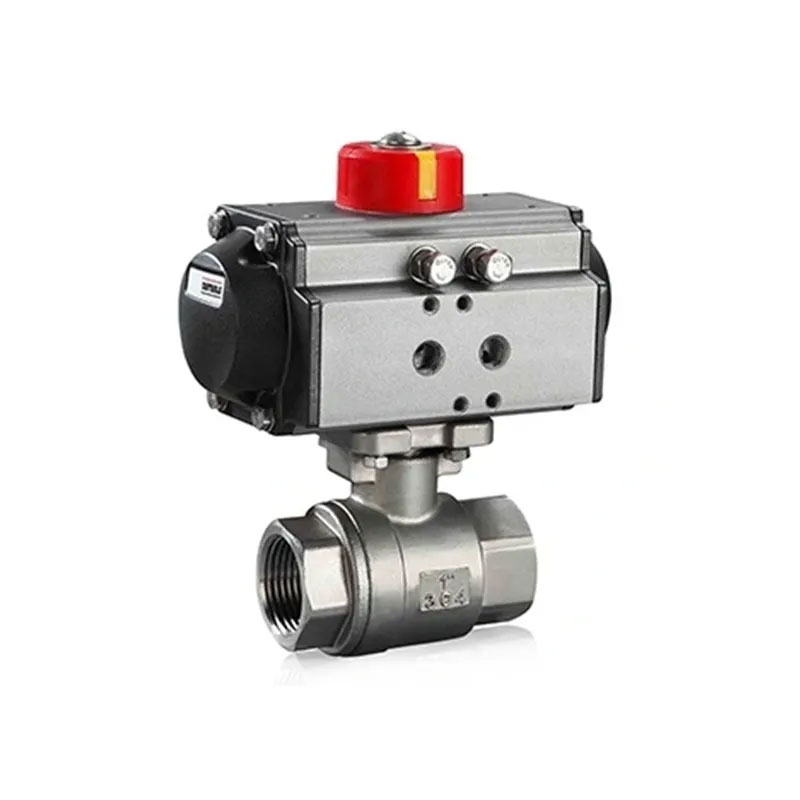

A Joepainál a rozsdamentes acél menetes 2-pc-es biztosítására szakosodunk A rozsdamentes acél megbízhatóságát kombináló pneumatikus gömbszelepek a pneumatikus meghajtó kényelmével rendelkező struktúrák, amelyeket kifejezetten megterveztek az automatikus folyadékszabályozáshoz különféle ipari rendszerekben. Menetes A csatlakozás a telepítést egyszerűvé és gyorsá teszi, így ideális szelepré válik csővezeték -rendszerek olyan iparágakban, amelyek automatizálást igényelnek, például Kémia, vízkezelés, HVAC stb.
2PC szerkezeti kialakítás
teljes fúró
Termék-előírások: 114 "-3
Statikus antiszerszerkezeti tervezés
Munkanyomás: 1000psi
Az ISO5211 közvetlen meghajtó eszköz platformjával felszerelt
A menetes vége BSPT, NPT, DIN2999 anyagokból készülhet
Téma szabvány: NPT, BSPT, DIN259, DIN2999, ISO228 A osztály
Maximális nyomás: 1000psi (PN64) W.O.G
Hőmérsékleti tartomány: -20C ~ 232C
Megfelelő közepes: víz, olaj, levegő és néhány maró folyadék
Teljes kikötő
ISO5211 közvetlen rögzítőpad
Flow-out bizonyítékos szár/teljes port
Reteszelőberendezés
Oeration: Kézi vagy működtető
Befektetési casting testület
Anyag Standard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Könnyű ipar
· Étel és ital
· Gyógyszerészeti
· Olaj- és földgáz
· Fémbohászat és levegő szétválasztása
· Pép és papírkészítés
· Víz- és szennyvízkezelés
· Erőmű és energiatermelő rendszer
· Finom vegyszerek
| 1 | Test | WCB/CF8M/CF8 | 8 | Csomagolás | PTFE |
| 2 | Sapka | WCB/CF8M/CF8 | 9 | Mirigy | SS304/SS |
| 3 | Ülés | PTFE | 10 | Fogantyú | SS304/SS |
| 4 | Labda | SS316/SS304/SS | 11 | Tavaszi mosó | SS304/SS |
| 5 | Szár | SS316/SS304/SS | 12 | Szár anya | SS304/SS |
| 6 | Tömítés | PTFE | 13 | Reteszelődarab | SS304/SS |
| 7 | Tolóerőmosó | PTFE | 14 | Műanyag burkolat | Műanyag |
| NPS | DN | D | L | H | H1 | RA | Rb | RA | Rb | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: A közepes típusú, hőmérséklet, nyomás.
2: Pneumatikus hajtómű -típusok: Dupla színészi, egyetlen színészi.
3: Szükséges kiegészítők: mágnesszelep, lokátor, jel visszacsatolás, levegő
Forrásfeldolgozó hármas, kézi mechanizmus.
4: A szükséges szelep átmérője, nyomás, vezetési módszer, csatlakozási módszer,
szerkezeti típusú és a szelep fő alkotóelemei.
