Szivattyúkban és különféle hidraulikus és pneumatikus rendszerekben,ötutas visszacsapó szelepekésötutas csatlakozókkét kulcsfontosságú funkcionális komponens. Együtt dolgoznak hatékony, biztonságos és kompakt folyadékvezérlő egységek létrehozásán. A következő elemzés lefedi működési elveiket, funkcionális jellemzőiket és tipikus alkalmazási forgatókönyveiket.

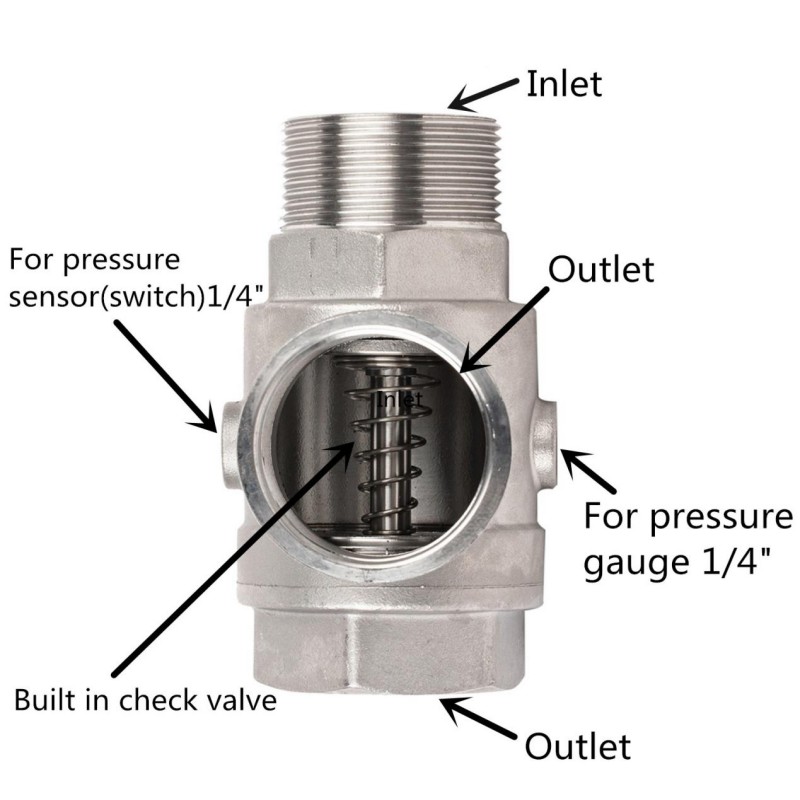

Ez egy szelepeszköz, amely integrálja az egyirányú visszacsapó szelep funkciót több interfész elosztással. Egyetlen szeleptest egyesíti a fő járatot (bemeneti és kimeneti nyílás) és több kiegészítő interfészt, amelyek jellemzően a nyomásmérőkhöz, nyomásérzékelő kapcsolókhoz és levegőtartályokhoz kapcsolódnak. Ez nagymértékben leegyszerűsíti a csővezeték kialakítását a szivattyú kimeneténél, helyet takarít meg a telepítéshez, és csökkenti a lehetséges szivárgási helyeket. Magja egy beépített visszacsapó szelep, amelyet általában rugó és közegnyomás vezérel. Fő funkciója a közeg visszaáramlásának megakadályozása és a berendezések, például a vízszivattyúk védelme.
Nyitás: Ha a közeg nyomása a bemenetnél meghaladja a rugó előfeszítő erejét, a nyomás eltolja a tárcsát a szelepüléktől, a szelep kinyílik, és a közeg előre áramlik.
Zárás: Amikor a bemeneti nyomás csökken, vagy a kimeneti nyomás megfordul, a rugóerő gyorsan visszanyomja a tárcsát a szelepülékhez, szoros tömítést képezve és hatékonyan megakadályozva a közeg visszaáramlását.
Rugós szelepmag-szerkezetének köszönhetően legyőzi a hagyományos emelő típusú visszacsapó szelepek korlátait az áramlási irány tekintetében, sokoldalúságot tesz lehetővé függőleges vagy vízszintes beépítéshez, nagymértékben megkönnyítve a szivattyúállomások csőelrendezését.
Szivattyúrendszerekben az ötutas visszacsapó szelep nélkülözhetetlen biztonsági szerepet tölt be:
A közeg visszafolyásának és a vízkalapács elleni védelem megakadályozása: Amikor a vízszivattyú hirtelen leáll, megakadályozza, hogy a csővezetékben lévő nagynyomású folyadék visszafolyjon, és becsapódjon a szivattyú járókerekébe, így védi a szivattyú központi elemeit.
A csővezeték nyomásának fenntartása: Megakadályozza a közeg visszaáramlását a nyomás alatti csővezetékben, segít a rendszernek fenntartani a szükséges nyomást a szivattyú szakaszos működése során, csökkenti a gyakori szivattyúindításokat. Tartalékrendszerek leválasztása: Többszivattyús párhuzamos rendszerekben megakadályozza, hogy a működő szivattyú közegei a tartalék szivattyú csővezetékébe áramoljanak, így biztosítva, hogy a tartalék út mindig rendelkezésre álljon.

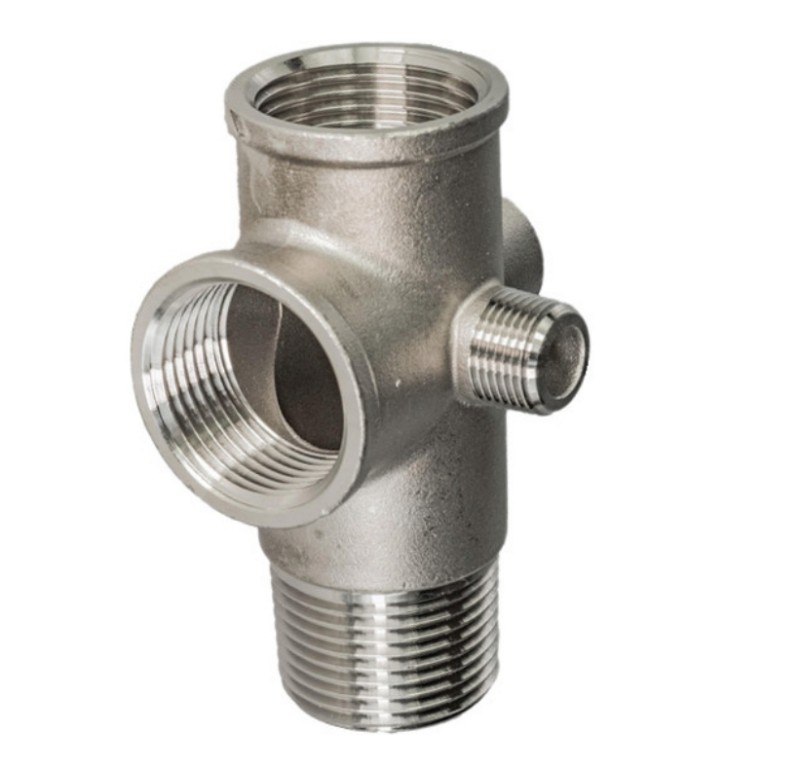

A ötutas csatlakozóegy integrált csőszerelvény öt csatlakozónyílással. Ez egy belső üreges szerkezetű csőcsatlakozó, amely nem rendelkezik szelepfunkcióval. Alapvető funkciója a folyadék elosztása vagy több eszköz csatlakoztatása, így kompakt, többfunkciós elosztó- és gyűjtőpontot alkot.
Többpontos integrált csőszerelvényként arra szolgál, hogy egyetlen forrásból több különböző helyre szállítson folyadékot, vagy több ágat kombináljon. Ez egy tisztán fizikai csatorna, amely nem módosítja és nem szabályozza a folyadék állapotát. Alkalmas olyan esetekben, amikor a fő csővezetékből származó folyadékot több párhuzamos eszközre (például több műszerre vagy több leágazásra) kell irányítani, vagy csatlakozási pontok biztosítására olyan átmeneti igényekhez, mint a szivattyú tesztelése, öblítése és bypass.
Egy kompakt szivattyú kimeneti nyomásszabályozó egységben a következők láthatók:
Főcsővezeték: A szivattyú kimeneti fővezetéke (pl. 1 hüvelyk) az ötutas szerelvény egyik fő csatlakozójához csatlakozik.
Biztonsági védelem: Egy 1 hüvelykes belső menetes visszacsapó szelep van felszerelve a fő csővezeték után (az ötutas szerelvény másik szemközti fő nyílásába), hogy megakadályozza az alsó nyomás visszaáramlását.
Rendszervezérlés: Nyomásérzékelő kapcsoló van felszerelve az ötutas csatlakozó egyik 1/4 hüvelykes portjára a rendszernyomás figyelésére. Amikor a nyomás eléri a beállított értéket, a kapcsoló automatikusan vezérelheti a szivattyú indítását és leállítását, ezzel elérve a rendszer automatizálását és a túlterhelés elleni védelmet.
Vizuális megfigyelés: Az ötutas csatlakozó másik 1/4 hüvelykes portjára egy nyomásmérő van felszerelve, amely valós idejű, intuitív rendszernyomás-leolvasást biztosít a kezelőknek.
Tágulás vagy nyomáscsökkentő: Az ötödik port biztonsági szelep, nyomáshatároló szelep csatlakoztatására vagy kiegészítő tartalék felügyeleti interfészként használható.
A két termék közötti alapvető különbségek a következők:
| Funkció | Ötutas visszacsapó szelep | Ötutas csatlakozó |
| Alapfunkció | Visszacsapó szelep funkció + Interfész elosztás (Funkció integráció) | Tiszta csőcsatlakozás és eltérítés (nincs vezérlési funkció) |
| Belső szerkezet | Beépített szelepmag, rugó és egyéb visszacsapó szelep mechanizmusok | Üreges üreg, nincsenek mozgó alkatrészek |
| Fő funkció | Megakadályozza a média visszaáramlását, védi a berendezéseket, integrálja a felügyeleti interfészt | Folyadékeloszlást ér el egy útvonalról több útvonalra, vagy több út konvergál egybe |
| Rendszerszerep | Kritikus biztonsági és vezérlőelem | Csőcsatlakozás és elosztó alkatrész |
| Telepítési hely | Általában a fő csővezetékhez rögzítik a szivattyú kimeneténél | Rugalmas elhelyezkedés az elterelési igényektől függően |
Nagymértékben integrált, helytakarékos: Több funkcionális komponens csatlakozási pontjait egyesíti egyetlen kompakt csatlakozóban, nagymértékben leegyszerűsítve a csőelrendezést, és kisebbé és rendezettebbé teszi a rendszer szerkezetét.
Könnyű telepítés és karbantartás: Minden felügyeleti és vezérlőtartozék központi helyen található, megkönnyítve a telepítést, a hibakeresést és a napi ellenőrzést.
Átfogó funkcionalitás: Egyszerre több funkciót ér el egy csomóponton, beleértve a főcsatorna be/ki vezérlését, a visszafolyásgátlót, az automatikus nyomásszabályozást és a nyomásvizualizációs felügyeletet.
Csökkentett szivárgási pontok: A több póló és egyenes csatlakozó használatához képest egyetlen ötutas csatlakozó használata jelentősen csökkenti a lehetséges szivárgási pontokat és javítja a rendszer megbízhatóságát.
A szivattyúrendszer alapvető igényei alapján választhat:
Ha meg kell akadályoznia a víz visszafolyását, meg kell védenie a szivattyút, és központilag szeretne nyomásmérőket és nyomáskapcsolókat felszerelni a csővezetékek egyszerűsítése érdekében, akkor ötutas visszacsapó szelepet kell választania. Ez egy szabványos, hatékony és biztonságos szivattyúrendszer-konfiguráció.
Ha már rendelkezik külön visszacsapó szeleppel, vagy a rendszernek csak egyetlen folyadékáramot kell egyenletesen elosztania több ágra külön megrendelési követelmények nélkül, akkor az ötutas csatlakozó gazdaságosabb és közvetlenebb.
Ezen termékek kiválasztásakor meg kell felelnie a megfelelő anyagnak (például sárgaréz, rozsdamentes acél) és modellnek a rendszerközeg jellemzői (korrozivitás, hőmérséklet), üzemi nyomás és csatlakozási szabványok (például BSPT, BSP, NPT menetspecifikáció) alapján.
Röviden összefoglalva, ez a két terméktípus, bár kicsik, nélkülözhetetlen kulcselemek egy érzékeny, biztonságos és okosan megtervezett szivattyúrendszer felépítéséhez. Ötletes tervezésük révén a komplex folyadékvezérlési logikát egyszerű és megbízható fizikai valósággá alakítják.
