A gyártó JOEPAI által gyártott ostya típusú monoblokk golyóscsapok ISO 5211 közvetlen szerelőlappal kompakt folyadékvezérlő eszközök, amelyek közvetlenül a csőkarimák közé vannak szorítva, ideálisak helyszűke és súlyérzékeny alkalmazásokhoz, például tengeri olajplatformokhoz és vegyi feldolgozó üzemekhez. A 90°-os kézi elforgatással ezek a szelepek kiváló tömítési teljesítményt, nagy áramlási kapacitást, alacsony áramlási ellenállást és hosszú élettartamot kínálnak. Alkalmasak gáz-, folyékony-, gőz-, szennyvíz- és rostos közegekhez. A JOEPAI integrálja a precíziós öntési technológiát szigorú minőség-ellenőrzéssel, ISO 9001 tanúsítvánnyal és globális exporttal. Erős termelési kapacitásával a JOEPAI megbízható szállítást biztosít az igényes ipari projektekhez.
NYOMÁS: PN16
Szemtől szemben: GB/T12221-1989
KARIMA VÉG MÉRETEI: GB/T9113
TERVEZÉS: GB/T12237-1989
TESZT: GB/T13927-1992
ANYAGSZABVÁNY: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Kompakt és helytakarékos kialakítás
Az ISO 5211 szabvány szerinti közvetlen szerelőalátéttel ellátott wafer típusú monoblokk golyóscsapok kompakt szerkezettel rendelkeznek, amely lényegesen kevesebb helyet foglal el a csővezetékben – akár 30-50%-kal kevesebb helyet, mint a hagyományos karimás golyóscsapok. Emiatt ideális hely szűkös telepítésekhez.
2. Nincs test és fedél közötti csatlakozás – csökkenti a szivárgási kockázatot
A hagyományos golyóscsapokkal ellentétben az egyrészes monoblokk testnek nincs kapcsolata a test és a fedél között, így kiküszöbölhető a lehetséges szivárgási utak, és megnő a rendszer biztonsága és megbízhatósága.
3. Rugalmas működtető kompatibilitás
Az ISO 5211 direkt felső karimákkal felszerelt szelep a kézi kar működtetése mellett zökkenőmentesen integrálható pneumatikus, elektromos vagy hidraulikus hajtóművekkel.

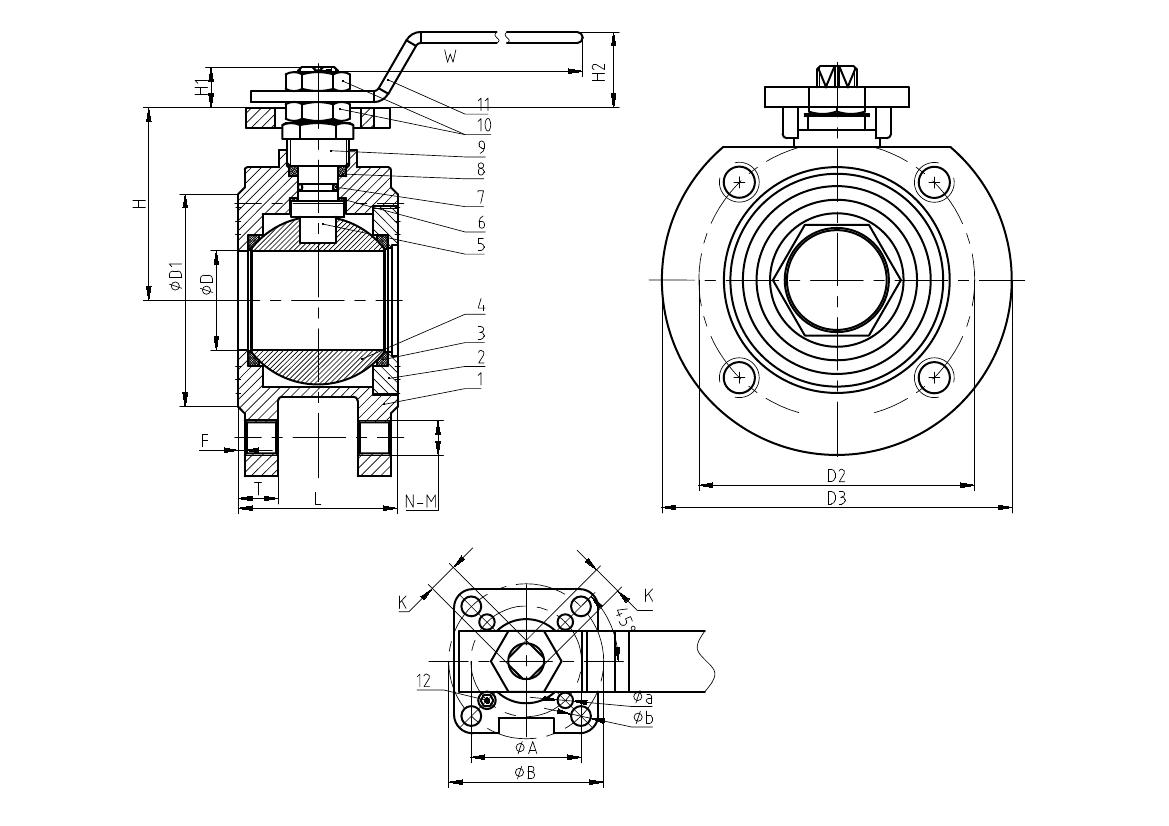

| Nem. | Alkatrész neve | Anyag |
| 1 | Test | WCB/CF8/CF8M |
| 2 | Sapka | WCB/CF8/CF8M |
| 3 | Ülés | PTFE |
| 4 | Labda | SS304/SS316 |
| 5 | Szár | SS304/SS316 |
| 6 | Tömítés | PTFE |
| 7 | O-gyűrű | VITON |
| 8 | Csomagolás | PTFE |
| 9 | Mirigy | SS/SUS304 |
| 10 | Száras anya | SS/SUS304 |
| 11 | Fogantyú | SS |
| 12 | Stop pin | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
