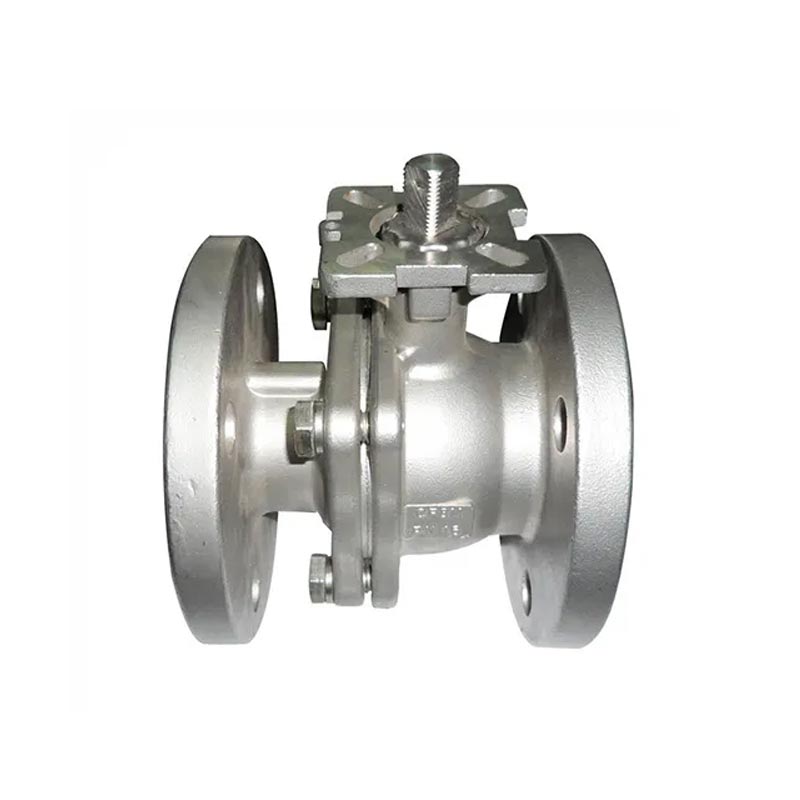

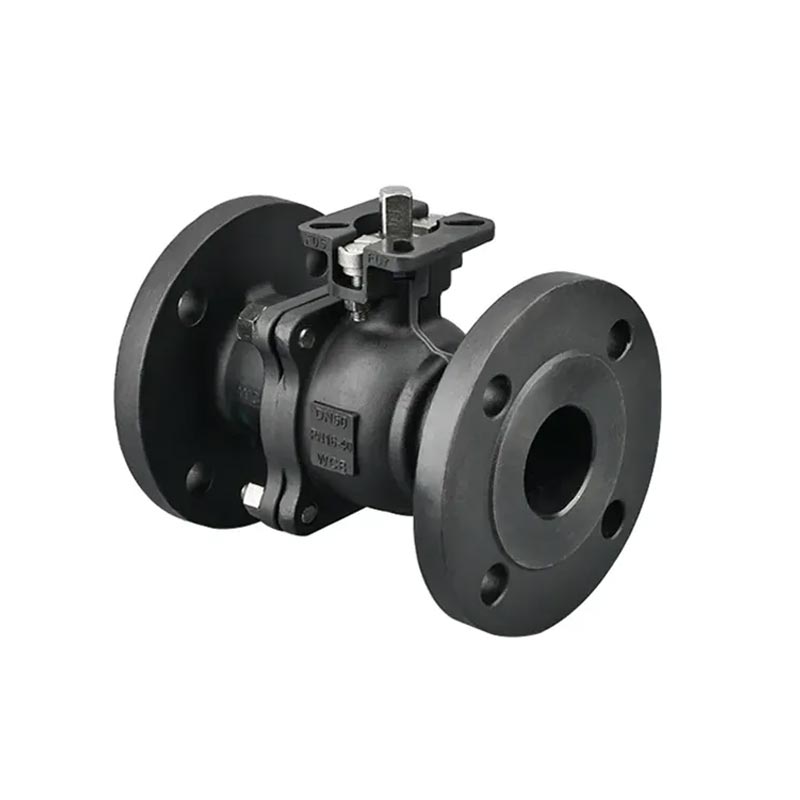

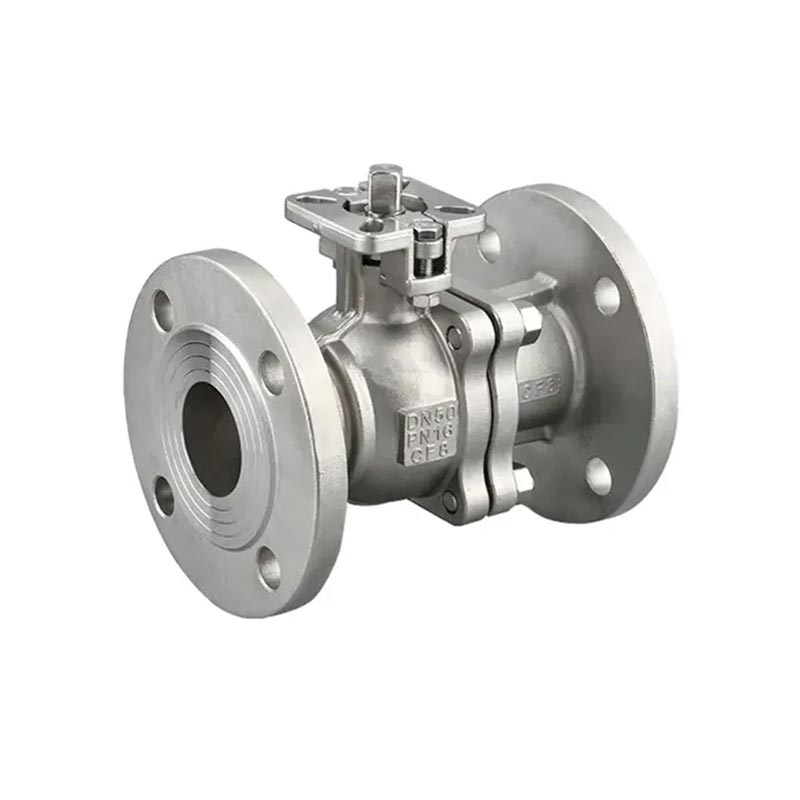

A JOEPAI 2PC szénacél karimás golyóscsap ISO5211 felső karimával a működtetőhöz kompakt szerkezetet fogad el és egy lebegő magkialakítás. A tömítőfelület a golyó és a A szelepülés nyomás alatt automatikusan tömít, erős karbonnal acél szelepház, jó adatokkal rendelkezik a nyomástartó csapágyakról, a kopásállóságról, korrózióállóság stb. Széles körben használják olyan iparágakban, mint pl kőolaj, földgáz, vegyipar, erőmű és vízkezelés. -val Több mint tíz éves tapasztalattal rendelkezik a golyósszelepek gyártásában, a Qiaopai CNC-t alkalmaz precíziós megmunkálás, öt minőségellenőrző pont és egy digitális folyamatkövető rendszer a gyári nyomon követhetőség, a stabil teljesítmény elérése érdekében, és minden egyes golyóscsap pontos illeszkedése az ügyfél szabványaihoz. Többszörös szabványok, például DIN, ANSI, JIS stb. állnak rendelkezésre a testreszabott követelmények teljesítéséhez globális ügyfelek beszerzési igényei.
Tervezési szabvány: ASME B16.34
Végperem: DIN2633 PN16
Szemtől szemben: BS EN558-1 DIN3202 F4/F5
Ellenőrzés és tesztelés: API598/EN 12266
Finomítók, petrolkémiai üzemek, kőolaj és készolaj szállítása
rendszerek
Földgáz távolsági vezetékek, városi gáznyomás szabályozás
állomások
Vegyi folyamatvezérlő rendszerek
Magas hőmérsékletű gőzszállítás, termikus cirkulációs rendszerek
Ipari kazánok, nyomástartó edények biztonsági ellenőrzése
Papírgyártás, kohászat, gyógyszeripar, ipari vízkezelés és
más iparágak
ANYAG: SZÉNACÉL WCB/DIN1.0619
ROZSDAMENTES ACÉL 304/1.4308
ROZSDAMENTES ACÉL 316/1.4408
Üzemi nyomás: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Teljes port
Csupasz szár ISO5211 közvetlen rögzítőbetéttel (felső karima)
Kifújásbiztos szár kialakítás
Antisztatikus eszköz
Záróeszköz

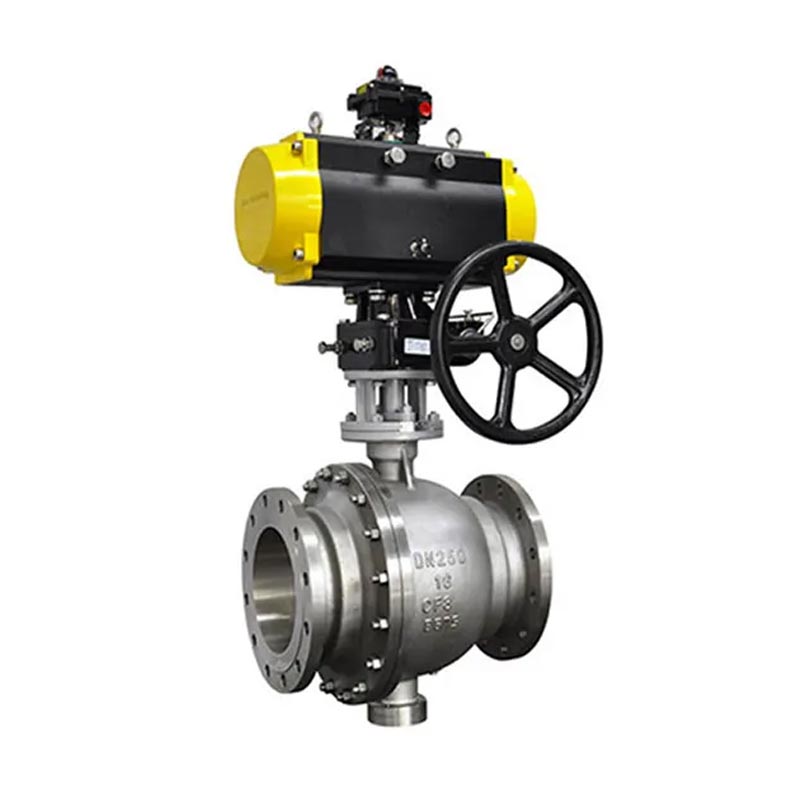

Működés: kézi vagy működtető
Befektetési öntés
Üzemi hőmérséklet: -20 ℃ ~ 150 ℃
Megfelelő közeg: víz, olaj, gáz
Megszerezte az ISO 9001 minőségirányítási rendszer tanúsítását
Megfelel a CE EU biztonsági szabványoknak
A koreai KC-tanúsítvány az ázsiai-csendes-óceáni piacra vonatkozik
Minden 2 db szénacél karimás golyósszelep átment a nagynyomású teszten és a légtömörségi teszten
Precíziós CNC feldolgozás, kulcs mérethibája ≤ 0,01 mm
Minden nyersanyagot spektrométer kémiai összetétellel elemeznek
Opcionális alacsony hőmérsékletű szerkezet (hosszabbított szelepnyal)
Konfigurálható antisztatikus és tűzálló szerkezet
Meghosszabbított kezelőrúd, speciális bevonatkezelés (például ENP, FBE)
Támogatja az OEM-feldolgozást és a csomagolás testreszabását

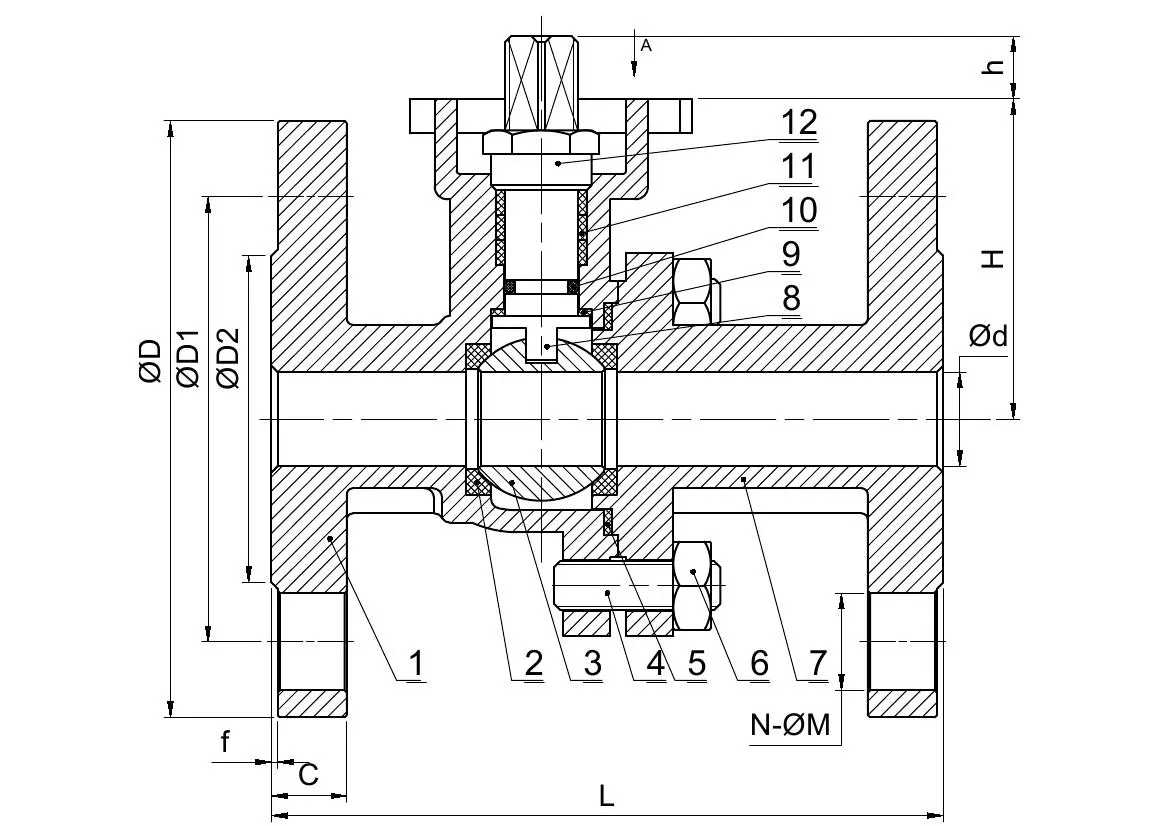

| 1 | Test | WCB/CF8/CF8M | 7 | Sapka | WCB/CF8/CF8M |
| 2 | Ülés | PTFE | 8 | Szár | SS304/SS316 |
| 3 | Labda | SS304/SS316 | 9 | Nyomópárnák | PTFE |
| 4 | Csavar | SS/SS316 | 10 | O-gyűrűk | Viton |
| 5 | Tömítés | PTFE | 11 | Csomagolás | PTFE |
| 6 | Dió | SS/SS316 | 12 | Mirigy | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-M | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5" | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6" | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8" | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
