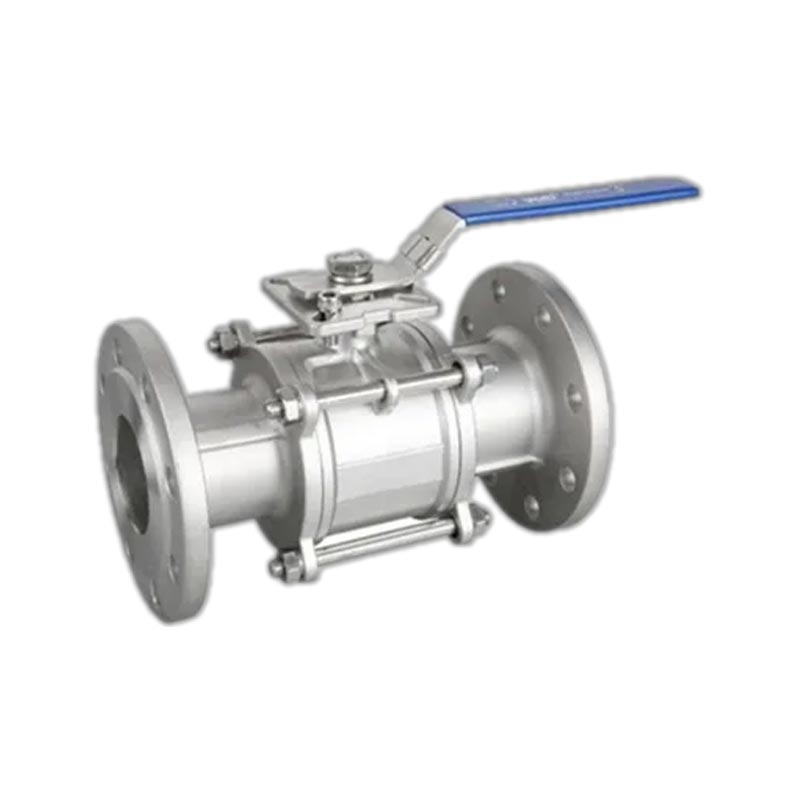

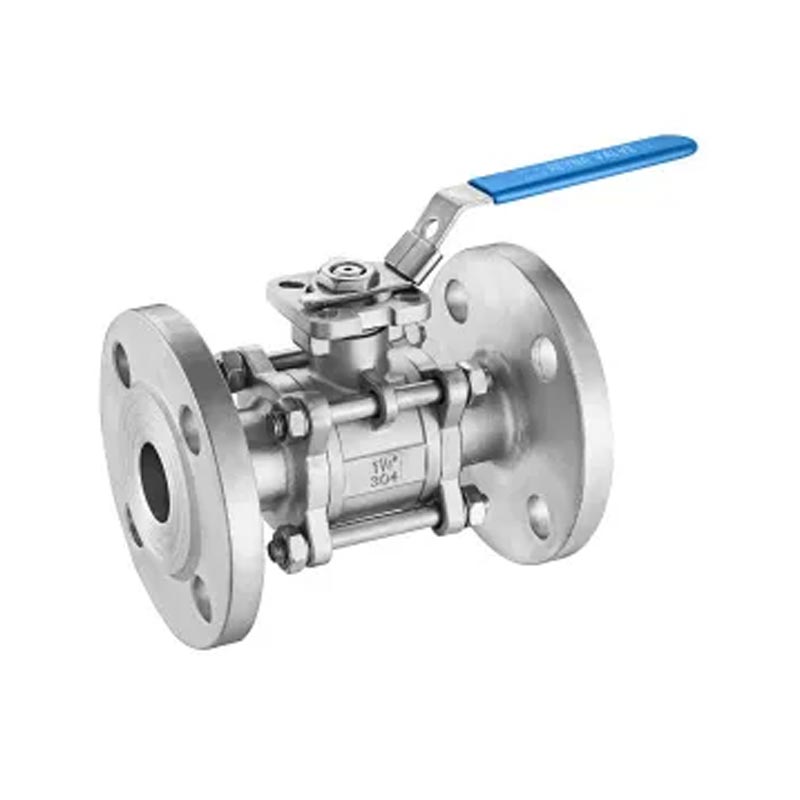

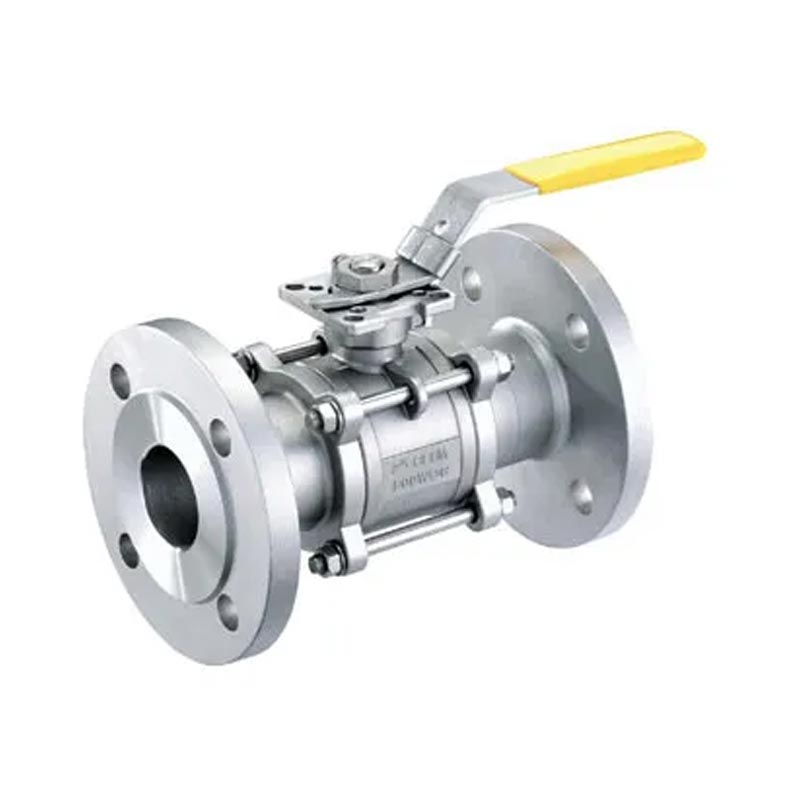

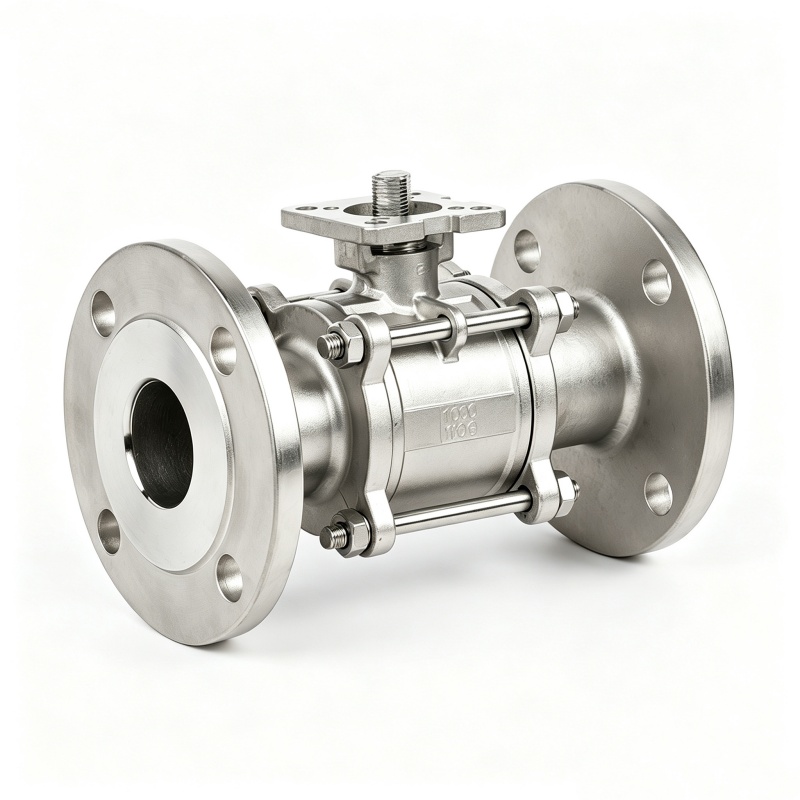

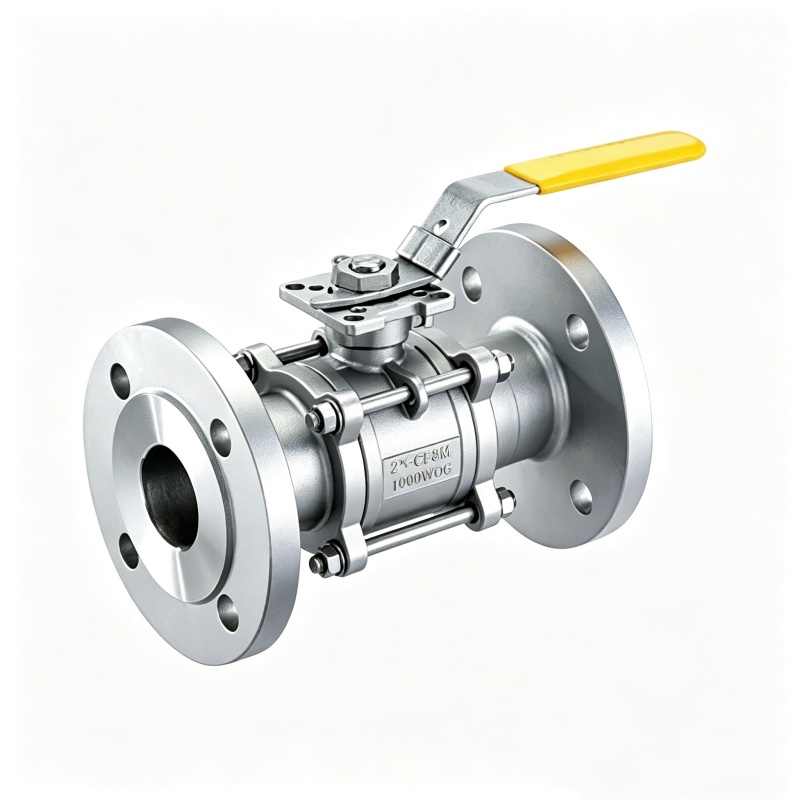

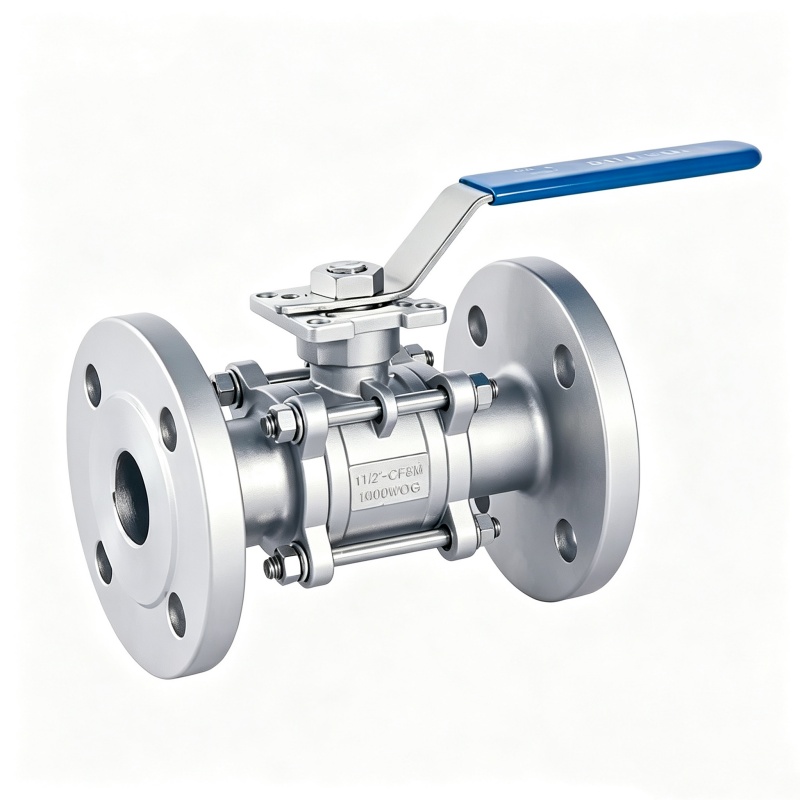

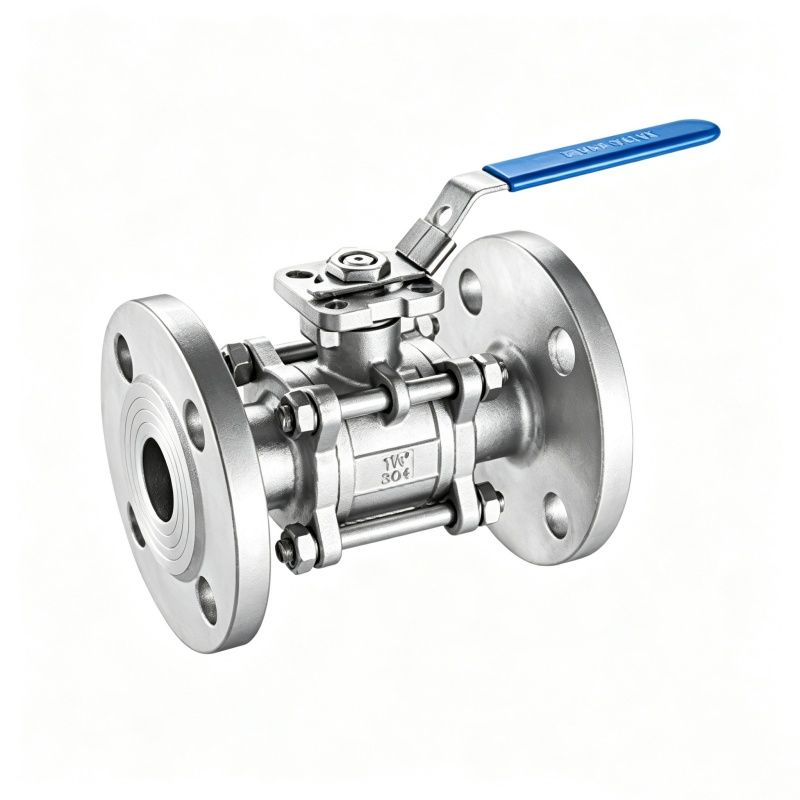

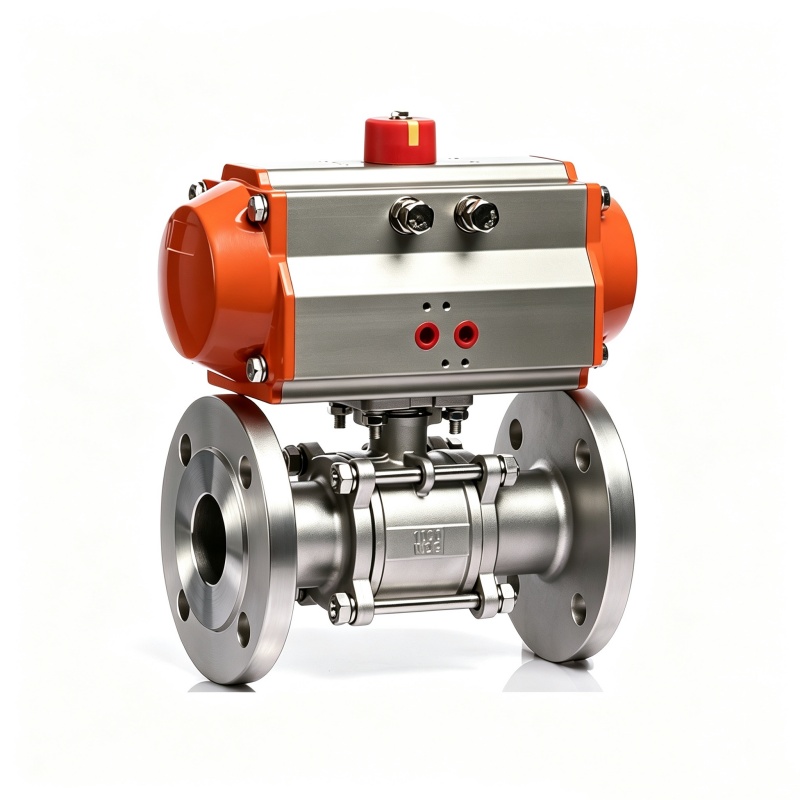

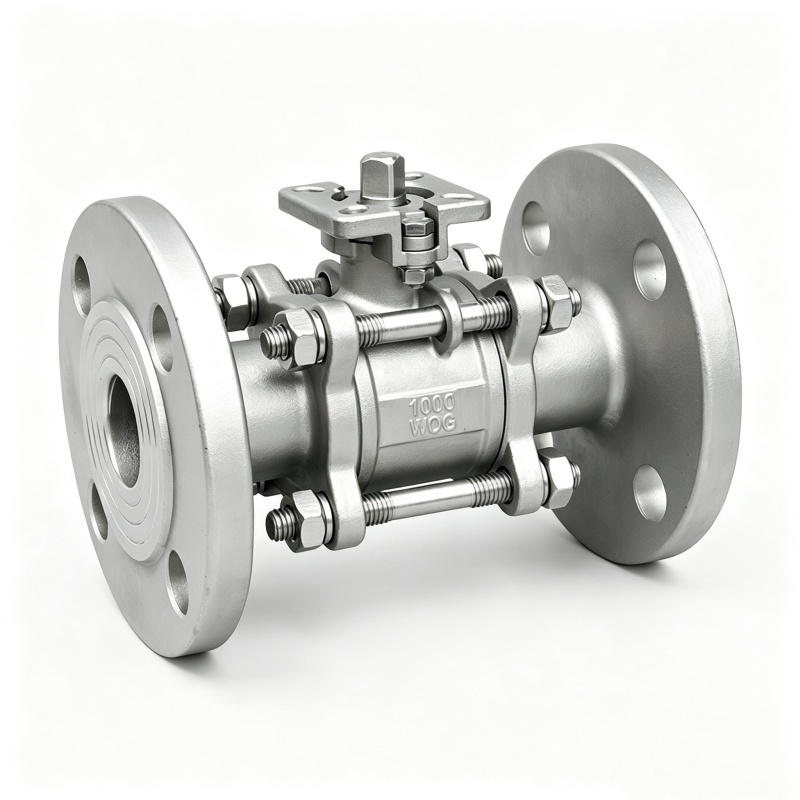

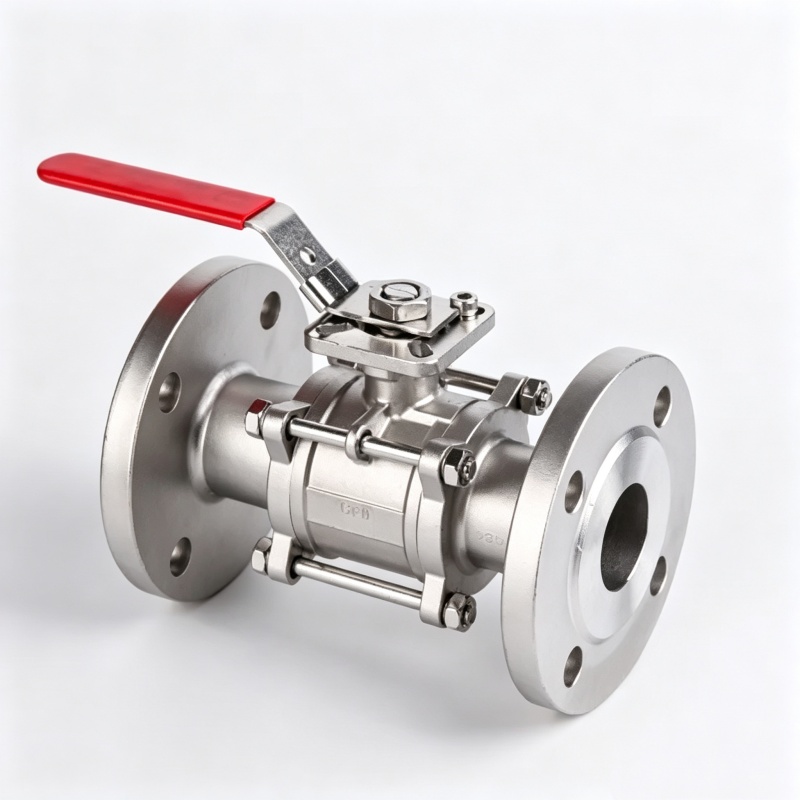

Szerelőlap 3PC karimás golyóscsap

A JOEPAI a golyósszelepek, gömbszelepek, visszacsapó szelepek, pillangószelepek és szűrők gyártására, kutatására és fejlesztésére, tervezésére, értékesítésére és szervizelésére összpontosít. A modern ipari csőrendszerek sokkal többet igényelnek a szelepektől, mint az egyszerű elzárás és áramlásszabályozás. A Mounting Pad 3PC karimás golyóscsapot olyan alkalmazásokhoz tervezték, amelyek gyakori be- és kikapcsolást, automatizált integrációt és alacsony karbantartási költségeket igényelnek. Függetlenül attól, hogy olaj- és gázvezetékekben, vegyi feldolgozó üzemekben vagy erőművek hűtővíz-köreiben alkalmazzák, ez a gömbcsap megbízható, biztonságos folyadékszabályozási megoldásokat kínál.

Alapvető teljesítményparaméterek

Nyomásosztály: PN16–PN40 (150–300 osztály)

Hőmérséklet tartomány: -20°C és +200°C között (PTFE ülésekkel)

Rögzítőplatform: ISO 5211-nek megfelelő a hajtómű közvetlen felszereléséhez

Miért részesítik előnyben a mérnökök ezt a szelepet?

Buborékmentes szivárgásmentes tömítés:A szerelőlapunk 3PC karimás golyósszelepünk PTFE-ülésekkel rendelkezik, amelyek önbeálló előfeszítő szerkezettel párosulnak. 10 000 nyitási-zárási ciklus után is fenntartja a buborékmentes elzárást. A gyakori működtetésű gőzvezetékeknél a 90°-os forgólöket 2 másodpercen belül befejezi a teljes nyitást vagy zárást, így tökéletesen illeszkedik a gyors reagálást igénylő automatizált gyártósorokhoz.

Alacsony üzemi nyomaték:Ennek a 3PC karimás golyósszelepnek a golyója tükörfényezésen esik át (Ra ≤ 0,4 μm), ami 25%-kal csökkenti az üzemi nyomatékot a normál felületkezeléshez képest. Ez lehetővé teszi az ügyfelek számára, hogy kisebb hajtóműveket adjanak meg, csökkentve a beszerzési költségeket és az üzemi energiafogyasztást.

Kifújásgátló szár kialakítás: A szelepszár kettős O-gyűrűs tömítéssel és feszültség alatti tömítéssel van felszerelve, hogy hatékonyan megakadályozza a veszélyes közeg szivárgását. A szár és a golyó közé egy antisztatikus eszköz van felszerelve, amely garantálja a biztonságos működést gyúlékony és robbanásveszélyes folyadékokkal.

Felhasználóbarát karbantartási struktúra: A háromrészes karosszéria kialakítással megépített 3PC karimás golyóscsap lehetővé teszi a helyszíni belső tisztítást, tömítéscserét és alkatrész-ellenőrzést anélkül, hogy a teljes szelepet eltávolítanák a csővezetékből, drasztikusan csökkentve az állásidőt.

Tipikus ipari alkalmazások

A kiváló tömítési teljesítménnyel és zökkenőmentes automatizálási kompatibilitással büszkélkedő Mounting Pad 3PC karimás golyósszelepet széles körben alkalmazzák a következő ágazatokban:

Erőművi hűtővízrendszerek: Korrózióálló és szivárgásmentes, ideális keringő vízhez és zárt hűtőkörhöz

Vegyi csúszótalpakra szerelhető felszerelés: Az opcionális CF8M konstrukció ellenáll a kloridoknak és a korrozív vegyi anyagoknak

Földgázmérő állomások: Az alacsony nyomatékú kialakítás jól működik pneumatikus/elektromos működtetőkkel a távszabályozáshoz

Élelmiszer- és gyógyszeripari csővezetékek: Könnyű helyszíni tisztítás, megfelel a higiéniai eljárási szabványoknak

Anyagválasztási útmutató

A test anyagának megválasztása közvetlenül meghatározza a golyóscsap élettartamát és biztonságát meghatározott munkakörülmények között:

Test és zárósapkák:WCB szénacél (vízhez, levegőhöz, gőzhöz ≤200°C) / CF8 (304 rozsdamentes acél, gyenge savakhoz és általános vegyszerekhez) / CF8M (316 rozsdamentes acél, klorid tartalmú közegekhez és tengervízhez)

LabdaSS304 / SS316 (Standard) / SS316L Alacsony szén-dioxid-kibocsátású (ellenálló a szemcseközi korróziós utóhegesztéssel)

Ülés:PTFE (normál, -20–200 °C) / PPL magas hőmérsékletű minőség (-29–280 °C) / PEEK megerősített minőség (csak személyre szabott)

Telepítési útmutató

Karima szabvány: A rögzítőlap 3PC karimás golyóscsap alapfelszereltség az ANSI B16.5 Class 150 fúrási mintákkal; más szabványok, köztük a DIN, JIS és PN egyedi kérésre elérhetők.

A szelepmozgató méretezése: Pneumatikus vagy elektromos működtető konfigurációk esetén ellenőrizze, hogy a működtető kimeneti nyomatéka megegyezik-e a szelep üzemi nyomásával. Az ügyfeleknek közepes nyomást, névleges átmérőt és kapcsolási frekvenciát kell megadniuk. A JOEPAI műszaki csapata pontos méretezési támogatást tud nyújtani.

Főbb alkatrészek és anyagok

Fő méretek

GYIK

K: Mi a maximális hőmérséklet a PTFE-üléses golyóscsapoknál?

V: Folyamatos üzemelés 150°C-ig. Magasabb hőmérsékletre PPL vagy megerősített PTFE üléseket kínálunk (260°C-ig) – rendeléskor adja meg.

K: Használható ez a szelep fojtásra?

V: Nem. Ez egy be-/kikapcsoló szelep (teljesen nyitott vagy teljesen zárt). Áramlásszabályozáshoz V-nyílású golyóscsap-sorozatunkat ajánljuk.

K: Hogyan választhatok a WCB, CF8 és CF8M testanyagok közül?

V: WCB víz/levegő/gőz számára; CF8 enyhe savakra; CF8M tengervízhez, kloridokhoz és agresszív vegyszerekhez. Útmutatásért lásd a fenti anyagtáblázatot.
