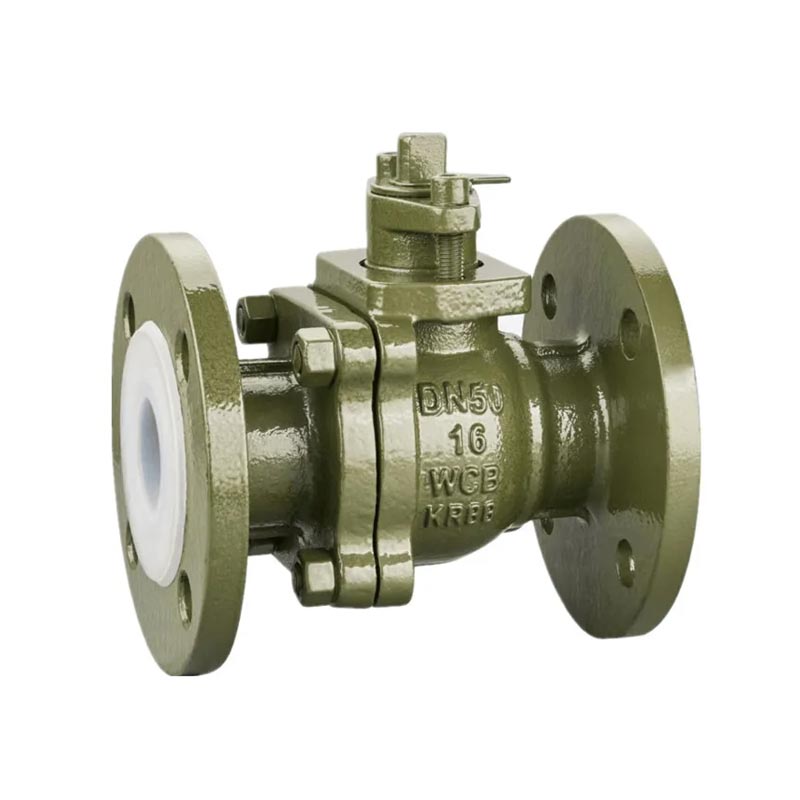

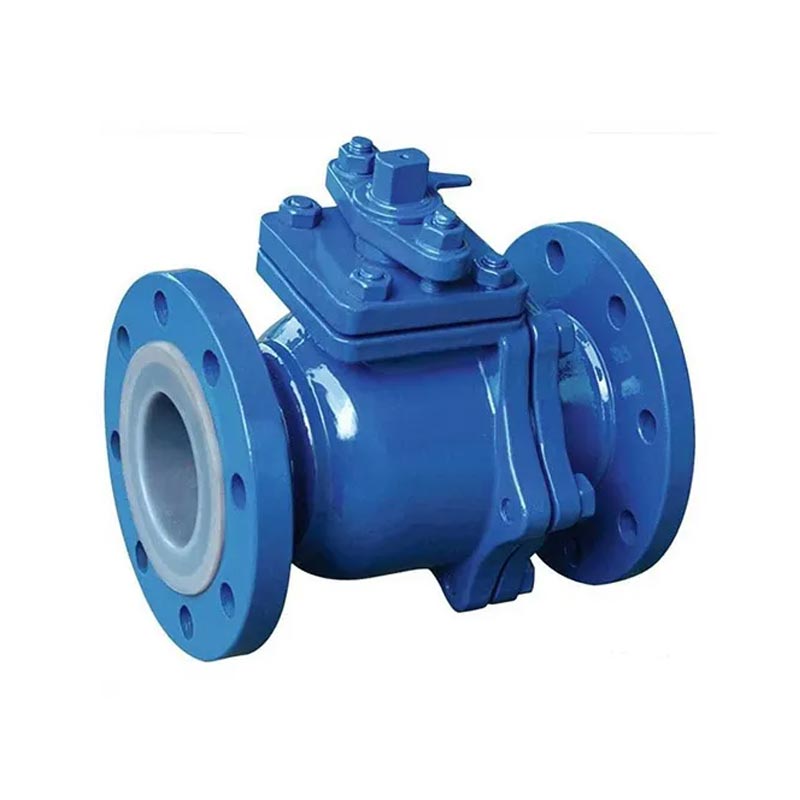

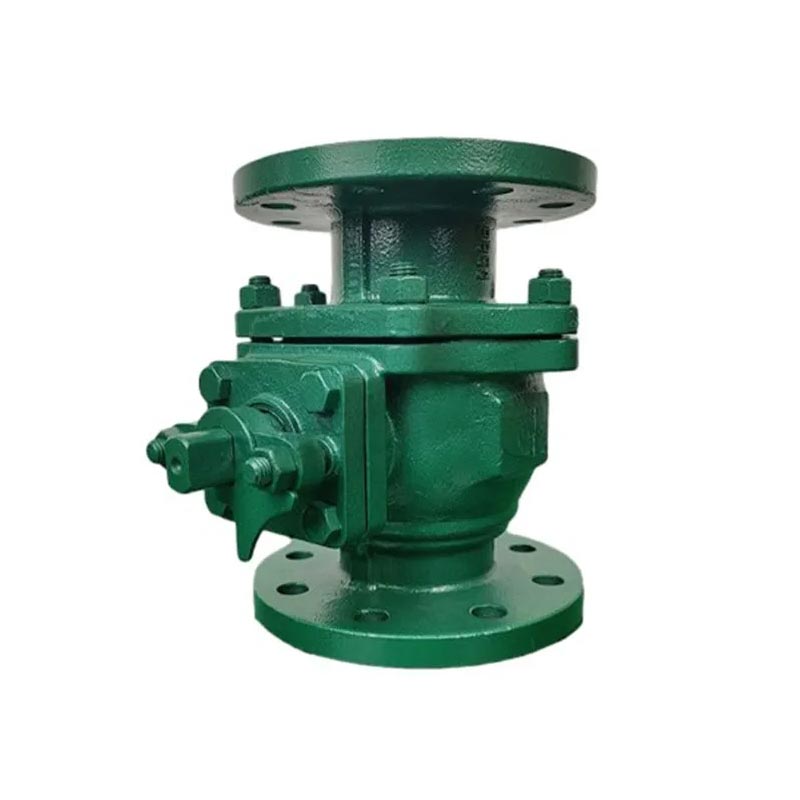

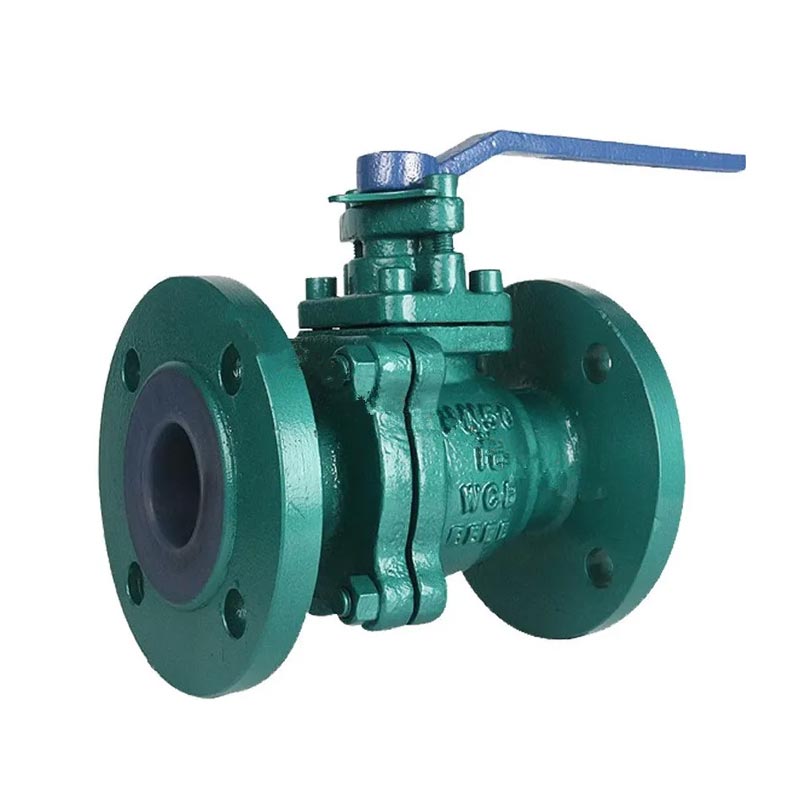

Fluorral bélelt karimás golyóscsap

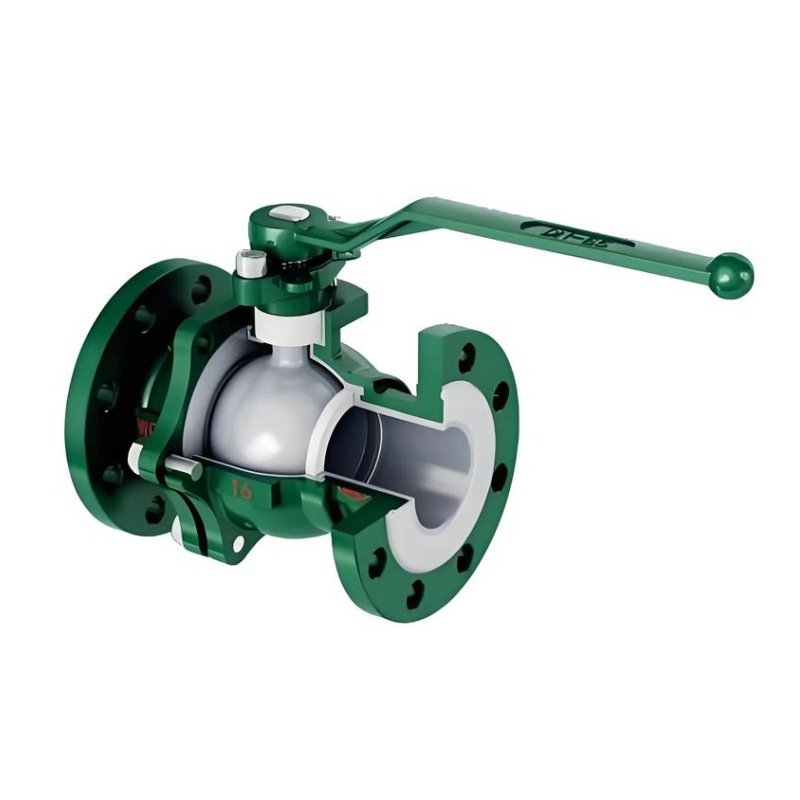

A JOEPAI fluorral bélelt karimás golyósszelep egy korrózióálló elzárószelep, amelyet széles körben használnak a vegyiparban, a környezetvédelemben, a petrolkémiai iparban, a gyógyszeriparban, a galvanizálásban és az olvasztóiparban. A teljes furatszerkezet kialakítása és a PTFE, FEP vagy PFA anyaggal bélelt, hatékonyan blokkolja az erős korrozív közegek korrózióját a szelepház fémén, és fenntartja a hosszú távú tömítést és működést extrém munkakörülmények között, mint például fluorsav, aqua regia, tömény salétromsav és erős lúg. A fém test és a nem fém korróziógátló bélés összetett szerkezete megoldja a korróziós körülmények között meghibásodó közönséges fémszelepek általános ipari fájdalompontját. A teljes furatú kialakítás kiküszöböli a csökkentett átmérőjű holt zónákat, ami jóval alacsonyabb folyadékellenállást eredményez, mint az azonos méretűgömbszelepekésvisszacsapó szelepek, míg a teljesen bélelt golyó precíz tömítőpárt alkot az üléssel, hogy zárt állapotban szivárgásmentes teljesítményt érjen el. A beépített kompressziós béléseljárással gyártott fluoroplasztikus bélés szorosan kapcsolódik a szénacél szeleptesthez, megakadályozva a leválást vagy a kidudorodást még hosszú távú használat során is. Az alacsony súrlódású belső bélés emellett megakadályozza a közepes méretű eltömődést vagy elakadást működés közben, így stabil teljesítményt biztosít olyan alkalmazásokban, amelyek rendkívül magas szintű korrózióvédelmet igényelnek.

A termék előnyei

1. Valódi korrózióállósági mechanizmus: A fém fizikai izolálása a közegtől; Alacsony permeabilitás jelentősen késlelteti a korrózió kialakulását; Alkalmas kevert savakhoz, hulladék savakhoz, váltakozó közegekhez

2. A tömítés lassú romlása sav/lúg ciklusokban: 10 000 sav/lúg ciklus után szivárgás ≤ 50 ppm (ISO 5208 A sebesség)

3. Teljes furat valódi értéke: Kristályosító, polimerizált, szilárd anyagot tartalmazó vagy nagy viszkozitású közegekhez tervezték; Megakadályozza az eltömődést, csökkenti a tisztítást, csökkenti a rohamok kockázatát

Termék részletek

Szemtől szemben: GB/T12221-1989
KARIMA VÉG MÉRETEI: GB/T9113.1-2000
TERVEZÉS: GB/T12237-1989
TESZT: GB/T13927-1992
TELJES PORT,ISO5211 KÖZVETLEN SZERELŐTÉT
KIHAJTÁSBIZTOS SZÁRTERVEZÉS
KAROS MŰKÖDTETÉS/ ZÁRÓ BERENDEZÉS
BEFEKTETÉSI ÖNTÉSTEST
ANYAGSZABVÁNY: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Főbb alkatrészek és anyagok

Bélésanyag: FEP általános erős savakhoz; PFA magas hőmérsékletű koncentrált savakhoz; PTFE a széles körű kémiai kompatibilitás és a nagy tisztasági követelmények érdekében.

Vákuumos alkalmasság: Az "Igen" azt jelenti, hogy alkalmas negatív nyomású folyamatokhoz

Karima szabvány: Meg kell egyeznie a csővezetékkel (HG / GB / ANSI / DIN)

Fő méretek

Névleges átmérő		Szabványos méretek/mm							Hivatkozás/mm
DN/mm	NPS/inch	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

GYIK

1: Milyen minőségi tanúsítványokkal rendelkeznek a JOEPAI fluor bélésű golyóscsapok?

Cégünk megfelelt az ISO 9001 minőségirányítási rendszer tanúsítványának. Alaptermékeink CE tanúsítvánnyal rendelkeznek, és megfelelnek a nemzetközi biztonsági és környezetvédelmi szabványoknak. Minden termék képes anyagkövetési jelentésekkel (MTC) és exporttanúsítási dokumentumokkal (CE, ISO) ellátni, hogy megfeleljen a teljes projektfolyamat megfelelőségi követelményeinek.

2: Milyen maró hatású közeget képes kezelni a fluorral bélelt golyóscsap?

A fluorral bélelt karimás golyóscsapot kifejezetten erősen korrozív és nagy tisztaságú közegviszonyokra tervezték, PTFE/FEP/PFA béléssel. Hatékonyan blokkolja az erős korrozív közegek korrózióját a szelepház fémén, és hosszú távú tömítést és működést tart fenn extrém munkakörülmények között, mint például a hidrogén-fluorid, aqua regia, tömény salétromsav és erős lúg.

3: Melyek a gömbcsap fő jellemzői?

A golyóscsapok fő jellemzői a kompakt felépítésük, a könnyű kezelhetőség és karbantartás, alkalmasak általános munkaközegekhez, mint például víz, oldószerek, savak és földgáz, valamint olyan kemény munkakörülményeket hordozó közegekhez, mint az oxigén, hidrogén-peroxid, metán és etilén. A fluor bélésű karimás golyóscsap csak 90 fokos elforgatással és kis forgatónyomatékkal szorosan zárható. A teljesen egyforma szeleptest üreg alacsony ellenállást biztosít, egyenesen átmenő áramlási csatornát biztosít a közeg számára.

4: Milyen tervezési és tesztelési szabványokat követ?

A termékrészlet szerint: SZEMÉLYBEN: GB/T12221-1989; KARIMA VÉG MÉRETEI: GB/T9113.1-2000; TERVEZÉS: GB/T12237-1989; TESZT: GB/T13927-1992. A szelep TELJES PORTOS, KAROS MŰKÖDTETÉS/ZÁRÓ ESZKÖZ, és ISO5211 KÖZVETLEN SZERELŐTÉT, opcionális az automatizált műveletekhez, a kifújásbiztos szár kialakításához és a BEFEKTETÉSI öntvénytesthez.

5: Milyen anyagokat használnak a fő alkatrészekhez és a testhez?

A karosszériarészek és a fő alkatrészek anyagai: Karosszéria WCB/CF8/CF8M, Kupak WCB/CF8/CF8M, Ülés PTFE/PPL, SS304/SS316 golyó, SS/SS316 csavar, PTFE tömítés, SS/SS316 anya, szár SS304/SS316, PTFFE,,, Tömszelence SS/SS316. Az anyag standard opciói közé tartozik az S45C/ASTM A216 GR-WCB/DIN1.00619, az SS316/ASTM A351 GR-CF8M/DIN1.4408 és az SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Milyen alkalmazásokhoz használják széles körben ezt a szelepet?

Széles körben használják vegyi, gyógyszerészeti, galvanizálási, olvasztási és környezetvédelmi alkalmazásokban, amelyek rendkívül magas szintű korrózióvédelmet igényelnek. A vegyi környezetvédelmi rendszerek pótolhatatlan kulcsszelepvezérlő eleme.
