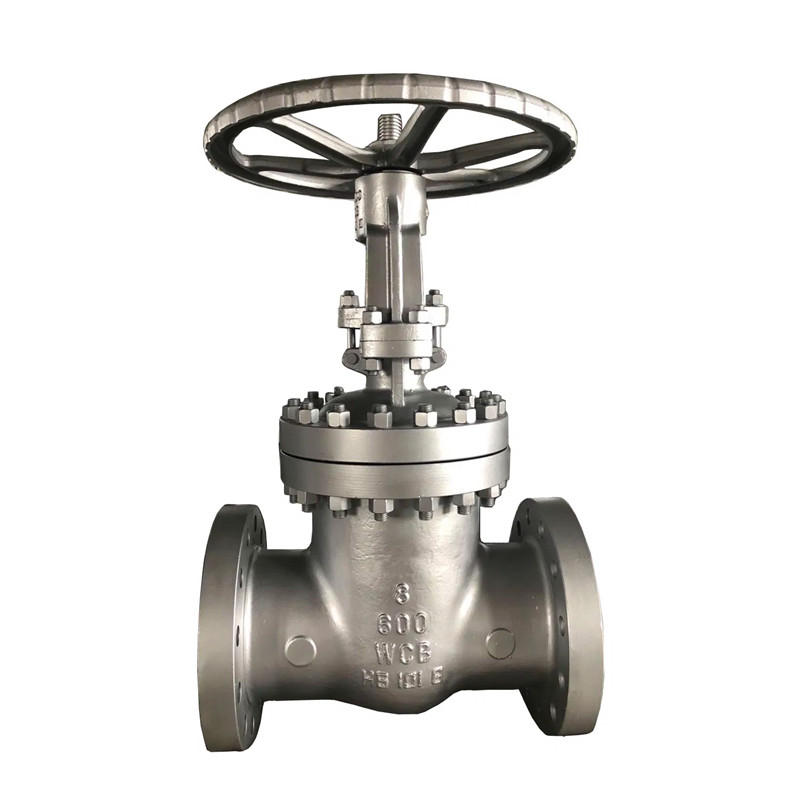

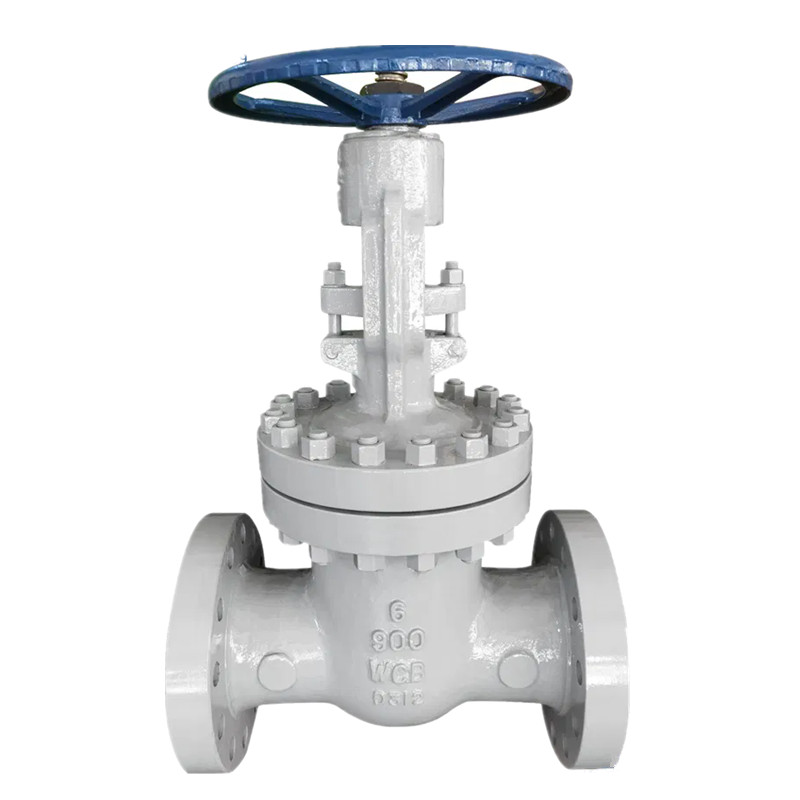

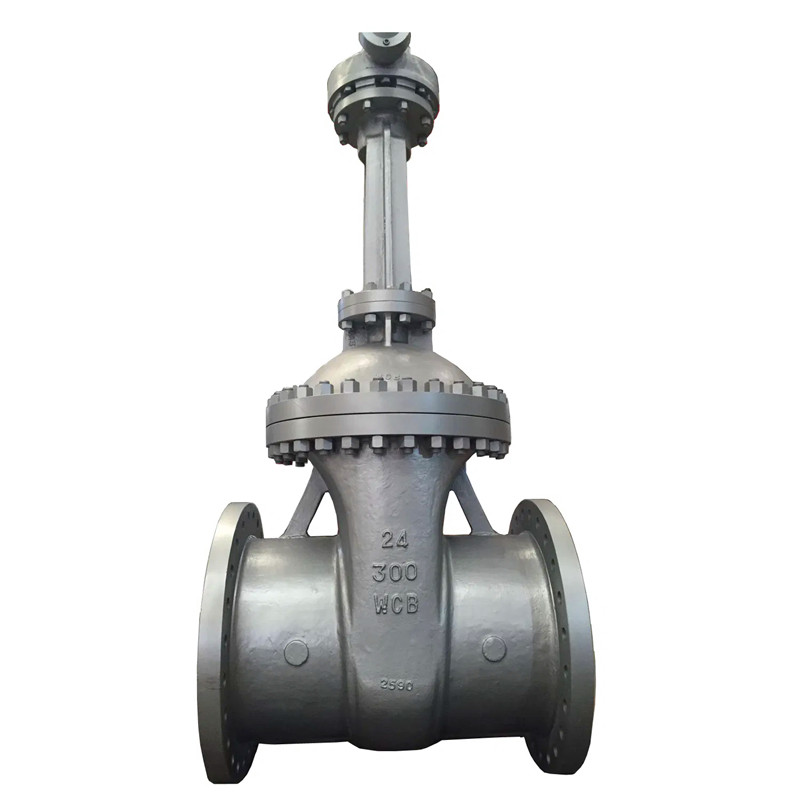

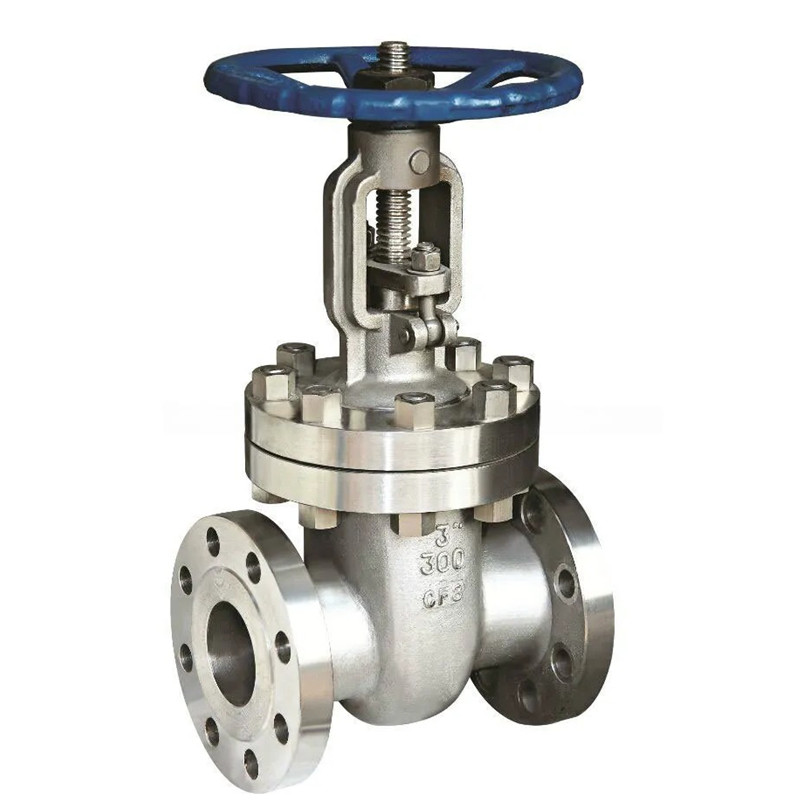

A Wenzhou JOEPAI Valve Co., Ltd. egy professzionális szelepgyártó. A Az öntött acél ékes tolózár teljes furatú kialakítása biztosítja a zökkenőmentes áramlást a közeg és a tömítő pár precíziós köszörülés a jó megőrzés érdekében tömítési teljesítmény és nyitási és zárási stabilitás hosszú ideig. Opcionális lágy tömítés vagy fém tömítés szerkezet, több médiát és bonyolult építési feltételek.
Mi az acélöntvény szelep? Az öntött acél ékes tolózár egy a sok szelep közül típusok, öntött acélból (szénacél, CF8 rozsdamentes acél) gyártva. Az alkalmazandó acélöntvény szelepek hőmérséklete ≤ 425 ℃, és az alkalmazandó közeg az víz, olaj, földgáz, stb. Az általánosan használt öntött acél szelep sorozat a termékek közé tartoznak az öntött acél golyóscsapok, az öntött acél tolózárak, az öntött acél pillangószelepek, öntött acél visszacsapó szelepek, öntött acél gömbszelepek, öntött acél szűrők stb.
Jellemzők: A kapu függőlegesen állítható nyitáshoz és záráshoz, csak teljesen nyitott és teljesen zárt, és nem állítható vagy fojtható;
Az ékvezetés minimalizálja az ülés súrlódását és kopását, ami hosszú ciklus-élettartamot eredményez.
Az API 600, ASME B16.34 szabványhoz tervezve.
Szemtől szemben: AMSE B16.10
Karimás végek: ASME B16.5
Ellenőrzés és tesztelés: API 598
A test kiváló szilárdságú öntött acélból készült.
A szár tömítése szoros tömítést biztosít, kevés karbantartással vagy hosszú időn keresztül.
Választható a csomagolás éles töltése.
Nem forgó szár.
A kemény felületű ülőfelületek ellenállnak az eróziónak.
Más méretek és nyomásosztályok is elérhetők. A specifikációkért forduljon a céghez.
Mérettartomány(ok): NPS 2–24 (DN 50–600)
Nyomásbesorolás: ASME osztályok 150-900
Normál csatlakozás: karimavégek
Működtetés: kézi kerék, hajtómű, pneumatikus, hidraulikus és elektromos működtető
| OSZTÁLY 150 | |||||||||||||
| méret (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H(mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| OSZTÁLY 300 | |||||||||||||
| méret (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H(mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| OSZTÁLY 600 | |||||||||||||
| méret (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H(mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| OSZTÁLY 900 | |||||||||||||
| méret (in) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H(mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
| Test | WCB,CF3,CF3M,CF8,CF8M |
| Motorháztető | WCB,CF3,CF3M,CF8,CF8M |
| Szár | 2Cr13,SS304,SS316,szénacél |
| Szára dió | sárgaréz |
| Ékgyűrű | CF3,CF3M,CF8,CF8M |
| Lemez | ASTM A216 WCB |
| Motorháztető tömítés | Grafit, PTFE |
| Ülés | CF3,CF3M,CF8,CF8M |
| Csomagolás | Grafit |
| Kézi kerék | GGG40/50,ASTM A536 65-45-12 |
| Nyomástartomány | 150LB,300LB,600LB,900LB |
Az öntött acél ékes tolózár nyitó és záró eleme a kapulemez és a a kapulemez mozgási iránya merőleges az irányára a folyadékot. A tolózár csak teljesen nyitható és teljesen zárható, ill nem állítható vagy fojtható.
A tolózárnak két tömítőfelülete van, és a leggyakrabban használt üzemmódú tolózár két tömítőfelülettel rendelkezik, amelyek ék alakot alkot. Az ékszög a szelep paramétereitől függően változik, általában 5 °, és 2 ° 52 ', ha a közeg hőmérséklete nem magas.
