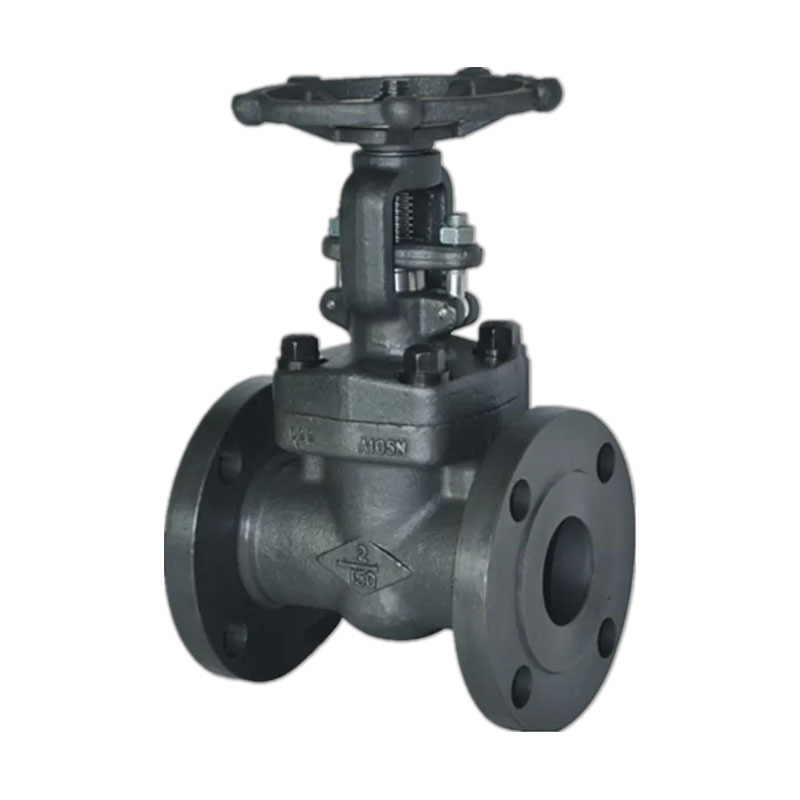

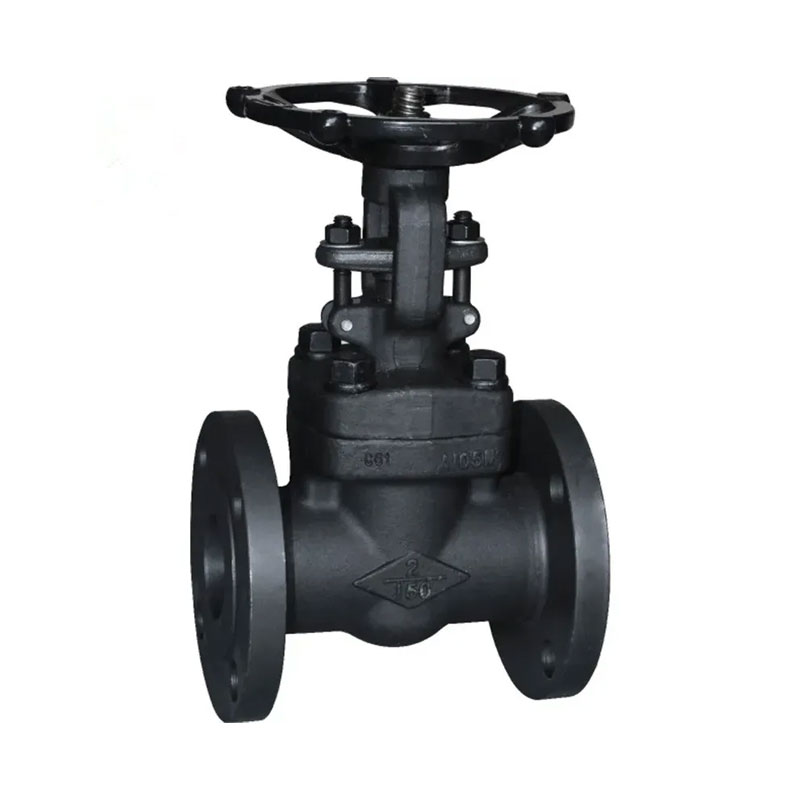

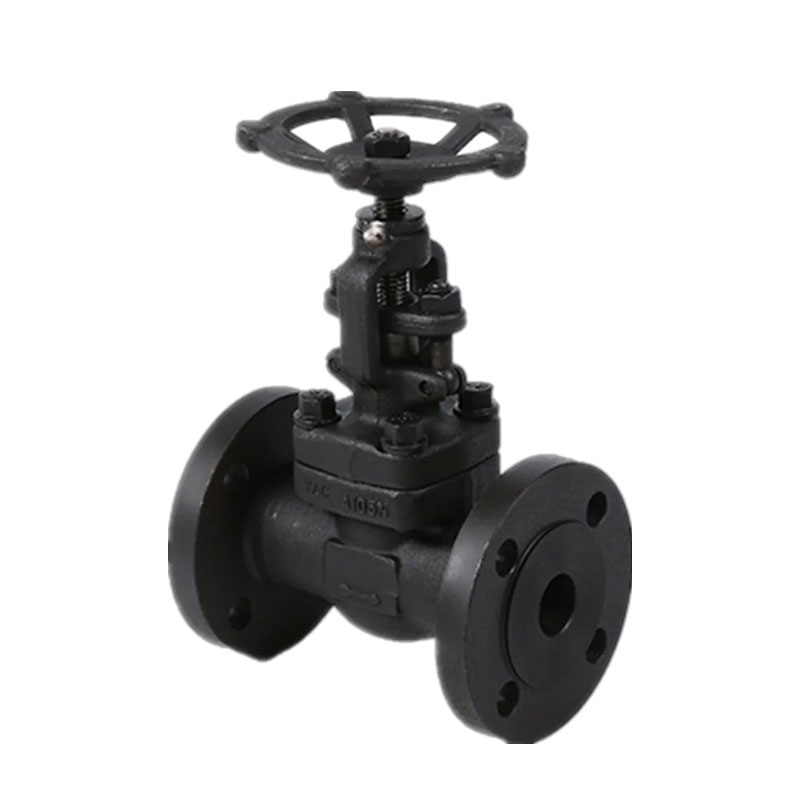

Az integrált kovácsolt acél karima végkapu szelepe 150 font, függetlenül a Qiaopai szelep által javította a szeleptest erősségét és tömítését kovácsolási folyamat, és képes ellenállni a belső nyomás hatásának és hőmérsékletének különbség stressz.
Eközben a kompakt kialakítás és a teljes furat szerkezete Gondoskodjon az alacsony ellenállásról és a nagy hatékonyságú áramlásról, így ideális szelepré válik A hosszú élettartamú és nagy teljesítményű csővezeték vásárlására törekvő vállalkozások Vezérlő rendszerek.
Méret: 1/2 ''-2 '' (DN15 ~ DN50)
Nyomásértékelés: 150 lb-600 font/pn16 ~ pn100/10k ~ 60k)
Anyag: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C55800
Megfelelő hőmérséklet: -29ºC ~ 429ºC.
Megfelelő közepes: víz, gőz, olaj és földgáz stb.
Tervezés és gyártás Conformto: API602, BS5352, ANSI B16.34
Aljzat hegesztett dimenziója megfelel az ANSI B16.11, JB/T1751 -nek
A csavar vége dimenzió megfelel az ANSI B1.20.1, JB/T7306 -nak
A fenekű hegesztett az ANSI B16.25, JB/T12224
A karima vége megfelel az ANSI B16.5, JB79 -nek
A teszt és az ellenőrzés megfelel a következőknek: API598, GB/T13927, JB/T9092
| NEM. | Alkatrész neve | CS az ASTM -hez | Ami az ASTM -et illeti | Ss az ASTM -hez | ||
| Típus A105 | F22 típusú | F304 típusú (L) típus | Az F316 (L) típusú típusa | |||
| 1 | Test | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Ülésgyűrű | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Ék | A276 410 és 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Szár | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Tömítés | Hullámosított SS + grafit | SS + PTFE | |||
| 6 | Motorháztető | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Motorháztető csavarja | A193 B7 | A193 B16 | A193 B8 | A193 B8m | |
| 8 | Csap | A276 420 | A276 304 | |||
| 9 | Mirigy | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Mirigy szembolt | A193 B7 | A193 B16 | A193 B8 | A193 B8m | |
| 11 | Mirigy karima | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Mirigy anya | A193 2h | A194 4 | A194 8 | A194 8m | |
| 13 | Ige dió | A276 410 | ||||
| 14 | H.W. Reteszelő dió | A194 2h | A194 4 | A194 8 | A194 8m | |
| 15 | Tengelytábla | SS | ||||
| 16 | Kézkerék | A197 | ||||
| 17 | Csapágytömítés | A473 431 | ||||
| 18 | Szárcsomagolás | Rugalmas grafit | PTFE | |||
| Megfelelő közeg | W.O.G. stb | W.O.G. stb | Hno3ch3ooh stb | |||
| Megfelelő hőmérséklet | -29 425 | -29 550 | -29 180 | |||
MEGJEGYZÉS: Egyéb anyagok kérésre rendelkezésre állnak.
Méretek (mm) és súlyok (kg)
Karimás végkapu szelep 150 font ~ 600 font
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (nyitva) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Súly | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| Béllyelakasztó | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| Béllyelakasztó | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| Béllyelakasztó | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Az integrált kovácsolt acél karima végkapu 150 font szelep fedele három típusra oszlik: csavarozott szelepfedél, hegesztett szelepfedél és Nyomás -ön meghúzó szelep fedele.
Ennek a szelepnek a fő jellemzője a Az emelkedő szár egy zárójelben, és a teljes szeleptest karima. Lakás Az alsó szelep ülés kialakítása csökkenti a folyadéknyomást és akadályozatlanul biztosítja folyik. Széles körben alkalmazható szabályozó és elfogó eszközként a folyadékon olyan csővezetékek, mint a csapvíz, a szennyvíz, az építés, az élelmiszer, az elektromosság, Gyógyszer, kohászat, textil, energiarendszerek stb.
