Nagynyomású öntött acélkapu szelep PN16

A Joepai kiváló minőségű, nagynyomású öntött acélkapu-szelep PN16-ot tervezett a nagynyomású körülményekhez, amely fejlett öntött acél-formázási technológiát alkalmaz, és stabil szilárdsággal, jó tömítéssel és nyomásállósággal rendelkezik. A kőolaj, vegyi, erőmű, vízellátó és vízelvezetés, valamint ipari csővezeték -rendszerekben alkalmazzák, és alkalmazkodhat a víz, a gőz, az olaj és a korrozív közegekhez is.

Kérdés küldése

termékleírás

Joepai nagynyomású öntött acélkapu szelep PN16, a szeleptestnek van egy Kompakt szerkezet és kiváló korrózióállóság.

Termékeink az Széles körben exportáltak Európába, Délkelet -Ázsiába, Dél -Amerikába, a Közel -Keletre és más régiók, és betartják több nemzeti szabványt, például DIN, ANSI, API, ISO, CE stb.

Termékszabályok

1.Design és gyártás: GB122234
2. Face -to -tól: GB12221
3.Flange dimenzió: GB9113 JB79
4. Nyomás és hőmérséklet besorolása: GB9131
5. Megfigyelés és teszt: GB/T13927 JB/T9092

Termékjellemzők

1. Kompakt szerkezet, racionális kialakítás, nagy merevség, sima áramlási út és alacsony áramlás ellenállás.
2. A rozsdamentes acélból és a meghosszabbított kemény ötvözetből készült elhelyezkedő felületek A szolgálati élet.
3. A rugalmas grafitcsomagolás biztosítja a megbízható tömítést és az egyszerű működést.
4.AZATUSÍTÁSI MÓDSZEREK: Kézi, pneumatikus, elektromos vagy sebességváltó-vezérelt.
5.strukturális típusok: Rugalmas ék egyetlen lemez, merev ék egyetlen lemez, vagy dupla lemez.

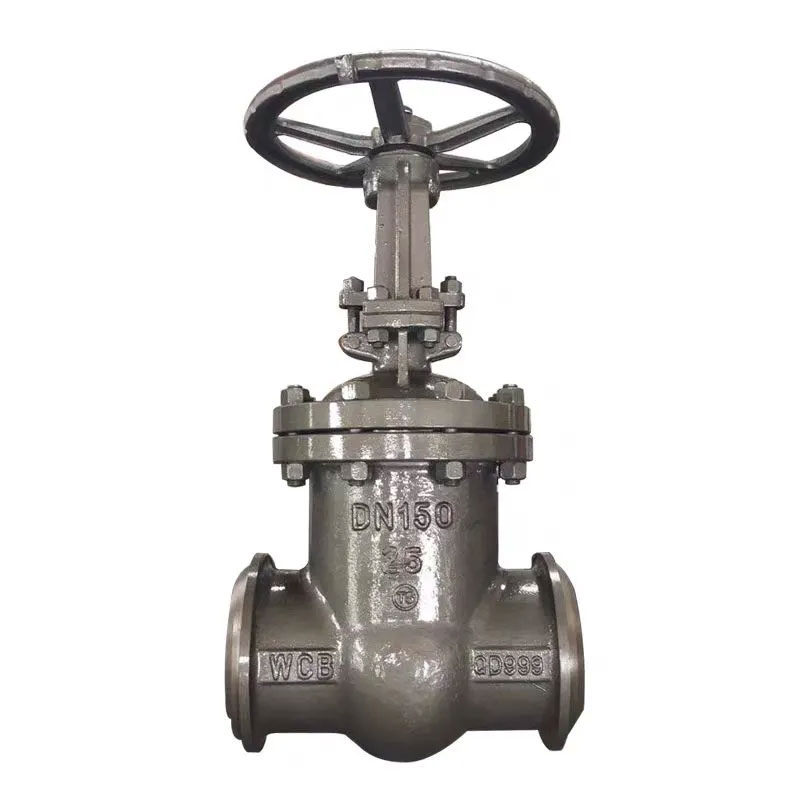

High Pressure Cast Steel Gate Valve PN16

Fő alkatrész -anyagok

Karosszéria és motorháztető	Lemez és ülés	Szár	Szár anya	Csomagolás	Kézikerek
Szénacél	Kiváló minőségű szénacél + kemény ötvözet/rozsdamentes acél	CR rozsdamentes acél	Alumínium bronz	Grafit azbesztcsomagolás	Tömözhető öntöttvas
Cr-ni-ti acél	Rozsdamentes acél + kemény ötvözet	Cr-ni-the rozsdamentes acél	Alumínium bronz	PTFE-impregnált csomagolás	Tömözhető öntöttvas
CR-in-i-if acél	Rozsdamentes acél + kemény ötvözet	Cr-mo-the rozsdamentes acél	Alumínium bronz	PTFE-impregnált csomagolás	Tömözhető öntöttvas
Cr-mo acél	Ötvözött acél + kemény ötvözet	CR-MO-AL acél	Alumínium bronz	Rugalmas azbeszt + 33.4	Tömözhető öntöttvas

Fő dimenziók:

1.6PUMP	Méret	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5mPa	Méret	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0mpa	Méret	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Méret	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Termék telepítése

1. Tisztítsa meg a nagynyomású öntött acélkapu PN16 belsejét a telepítés előtt, és a szelepkamrán és a tömítő felületén nem szabad szennyeződéseket.
2. Húzza meg az egyes részek egyenletesen összekötő csavarokat erővel.
3. Ellenőrizze, hogy a töltőrész szorosan összenyomódik -e, ellenőrizze, hogy a töltés lezárása szoros -e, és a kapu rugalmasan kinyitható és bezárható.
4. A telepítés előtt ellenőrizze a szelepmodellt, a méretet és az egyéb információkat, és ellenőrizze, hogy a közeg áramlási iránya összhangban áll -e a megadott áramlási irányral.
5. A telepítés során bizonyos helyet kell hagyni a szelepmeghajtó működésének megkönnyítése érdekében.
6. Szigorúan kövesse a bekötési rajz utasításait a meghajtó eszköz vezetékének elrendezéséhez.
7. A telepítés után rendszeresen kell karbantartani.

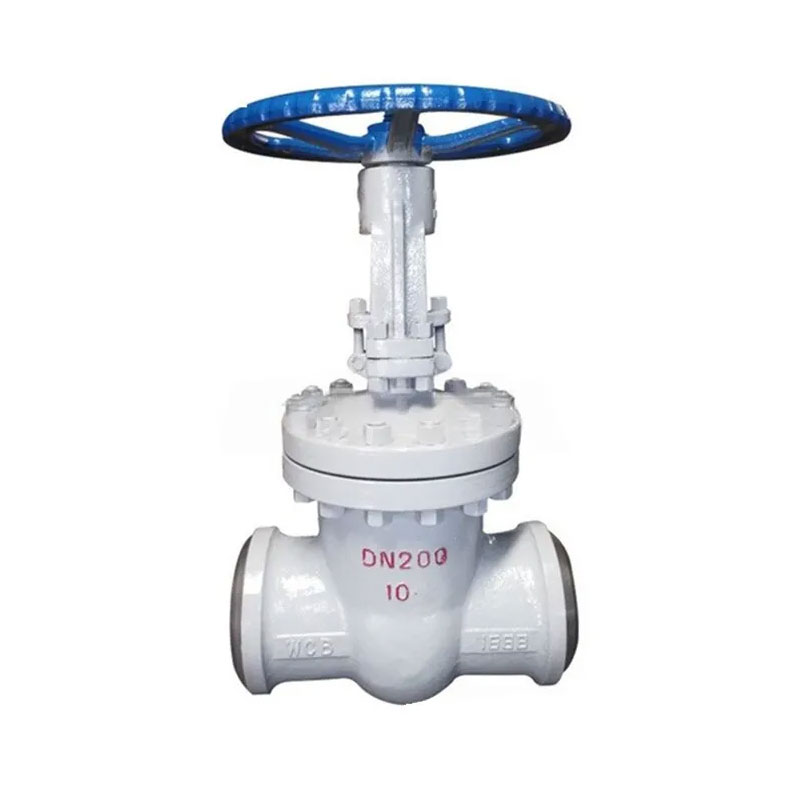

High Pressure Cast Steel Gate Valve PN16
