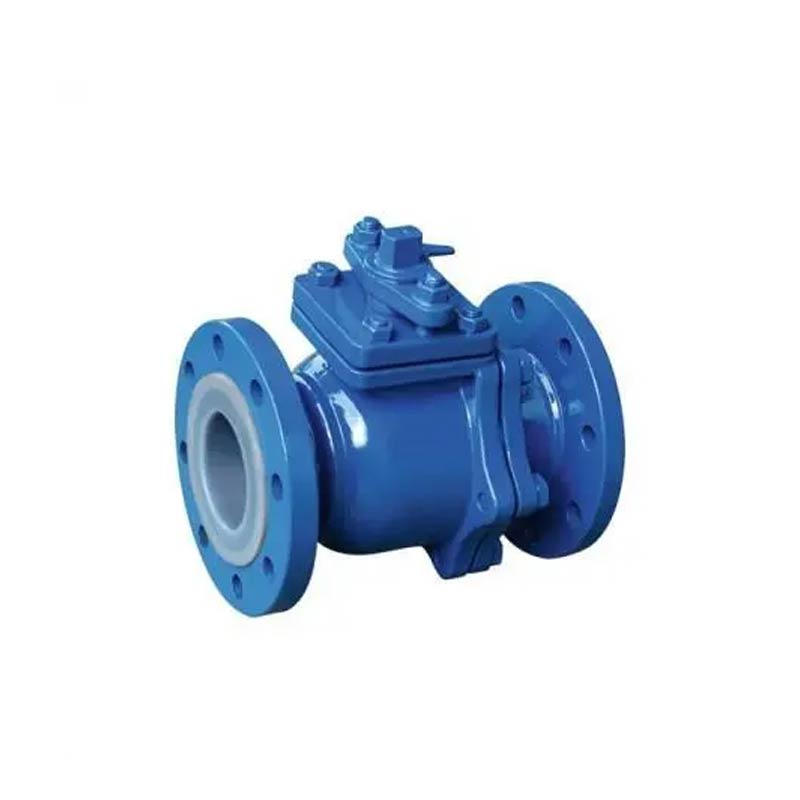

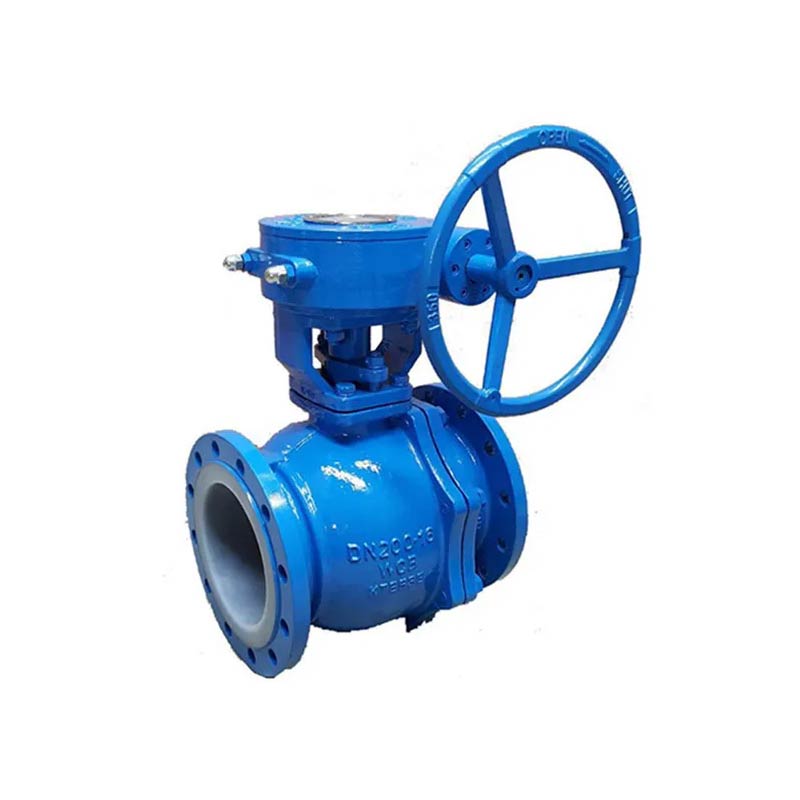

JOEPAI tartós fogaskerekes öntött acél PTFE-PFA-bélésű golyóscsapok PN16 és dugó ugyanaz típusú szelep, de másrészt a nyitó/záró rögzítés a golyóscsap egy kör alakú furatú golyó, amely együtt forog a rúd a szelep nyitásának és zárásának eléréséhez
Végezze el a teljes folyamatminőség-felügyeletet, aprólékosan és mindenre kiterjedően
tesztelés!
A hatékony belső költségellenőrzés csökkenti a költségeket és előnyökkel jár az ügyfelek számára!
Fejlett gyártósor, elegendő raktárkészlet, rövidebb szállítási idő!
1. PTFE-PFA-bélelt 2 db PN16 golyósszelepek nagy kémiai stabilitással rendelkeznek és
bármely más erősen korrozív közegben használható, kivéve az olvadó alkálifémeket
és F elemekkel
2. Teljes átmérőjű, drift golyós szerkezetet alkalmaz a szivárgásmentesség biztosítása érdekében
a szelep zárása a teljes nyomástartományban, és szintén használatos
csővezeték karbantartáshoz
3. A nyitó és záró gömbrudak kombinációja szelepöntvényekhez
kiküszöböli az ütéseket és a nyomást, biztosítva a biztonságos használatot
4.A kompakt és ésszerű szerkezet és a minimális lumen kamra csökkenti a
a közeg megtartása. Speciális fröccsöntési technológiával kombinálva a
tömítőfelülete finom és tökéletes. És használjon PTFE csomagolást, hogy biztosítsa a nullát
a szelep szivárgása
5. A két- és háromrészes szerkezetek különböző csővezetékekhez alkalmasak
rendszerek és munkakörülmények. A háromrészes golyóscsap elválasztja a
szelepház mindkét oldalról, lehetővé téve a gyors cserét és karbantartást
KIHAJTÁSBIZTOS SZÁRTERVEZÉS
KAR MŰKÖDTETÉSE/ ZÁRÓESZKÖZ/FOKOZÓ MŰKÖDTETÉS
BEFEKTETÉSI ÖNTÉSTEST
ANYAGSZABVÁNY: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Név/anyag | WCB | CF8 | CF3 | CF8M | CF3M |
| Test | WCB | CF8 | CF3 | CF8M | CF3M |
| Golyó/szár | WCB | CF8 | CF3 | CF8M | CF3M |
| Bélelt | FEP / PFA / PO / PTFE | ||||
| Ülés | PTFE / RPTFE | ||||
| Csavar/Anya | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Tervezési és gyártási szabvány | HG/T3704, GB/T12237 | API 6D | ||
| FTF méretszabvány | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Karima szabvány | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Ellenőrzési és vizsgálati szabvány | HG/T13927, JB/T9092 | API 598 | ||
| Normál átmérő | DN15-DN350 | 1/2"~14" | ||
| Normál nyomás | 1,0 MPa | 1,6 MPa | 150 LB | |
| Tesztnyomás | Shell teszt | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Nagynyomású teszt | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Alacsony nyomású teszt | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Hőmérséklet tartomány | FEP: -29 ℃ ~ 120 ℃, PFA: -29 ℃ ~ 180 ℃, PTFE: -29 ℃ ~ 150 ℃ | |||
| Alkalmazható közeg | Erős korróziós közeg: sósav, salétromsav, Hidrofluorsav, folyékony klór, kénsav és Aqua regia stb. | |||
| DN (mm | PNS (hüvelyk) | L | D | D1 | D2 | f | b | Z-Φd | Tedd | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
