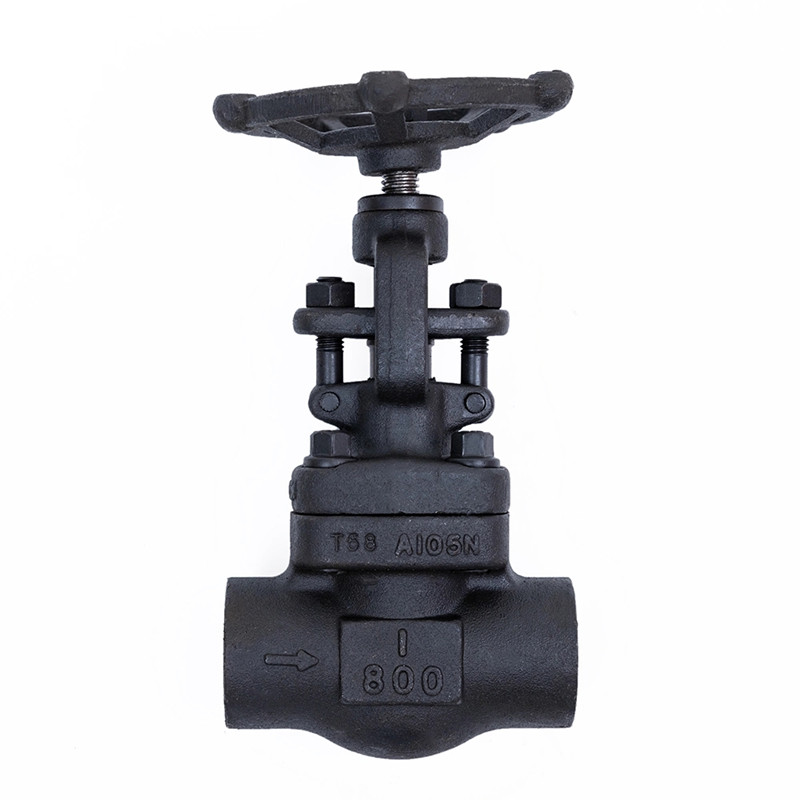

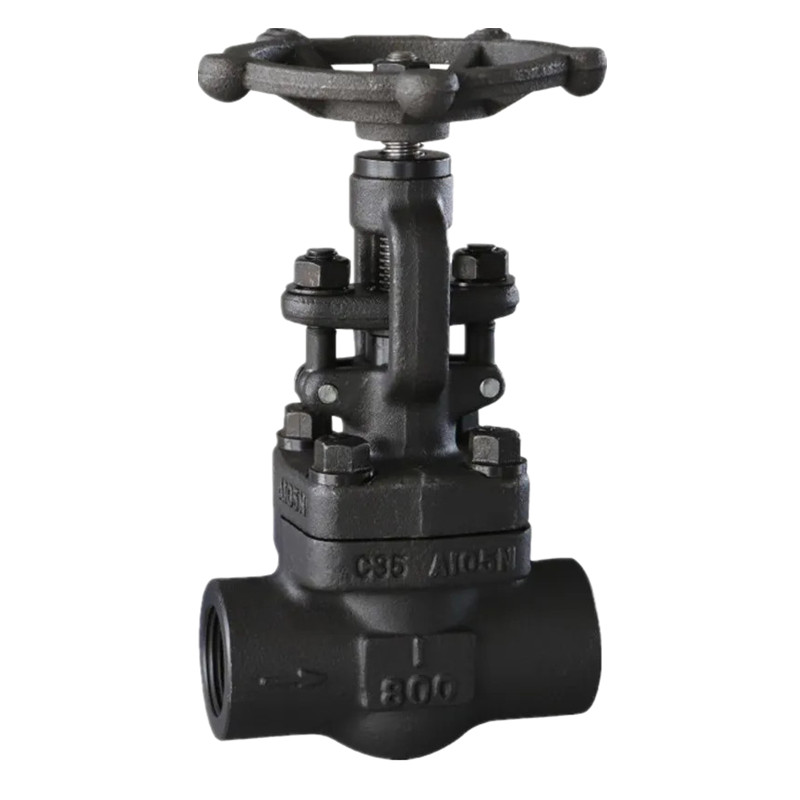

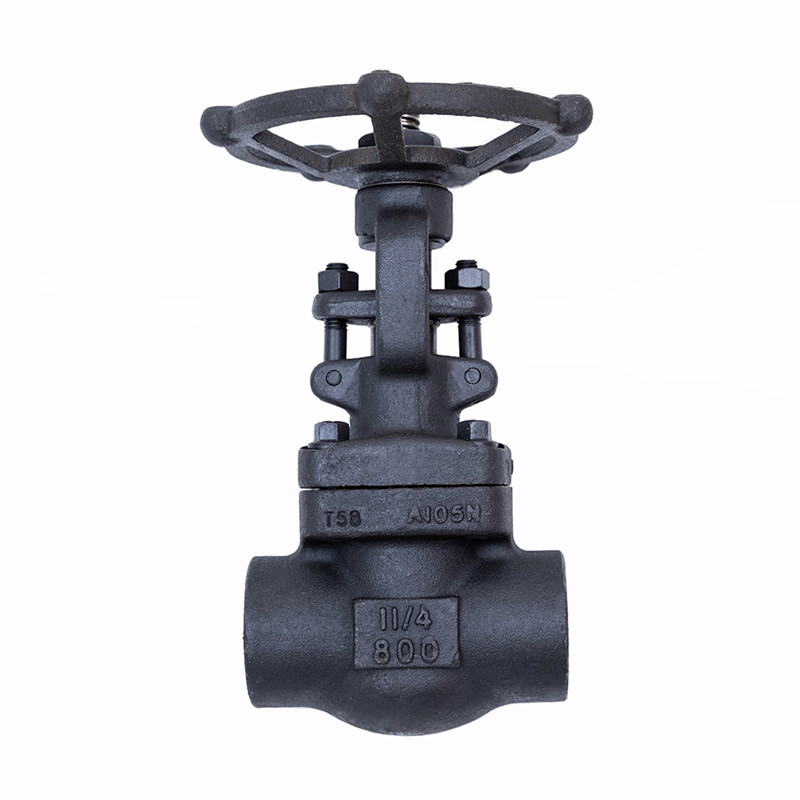

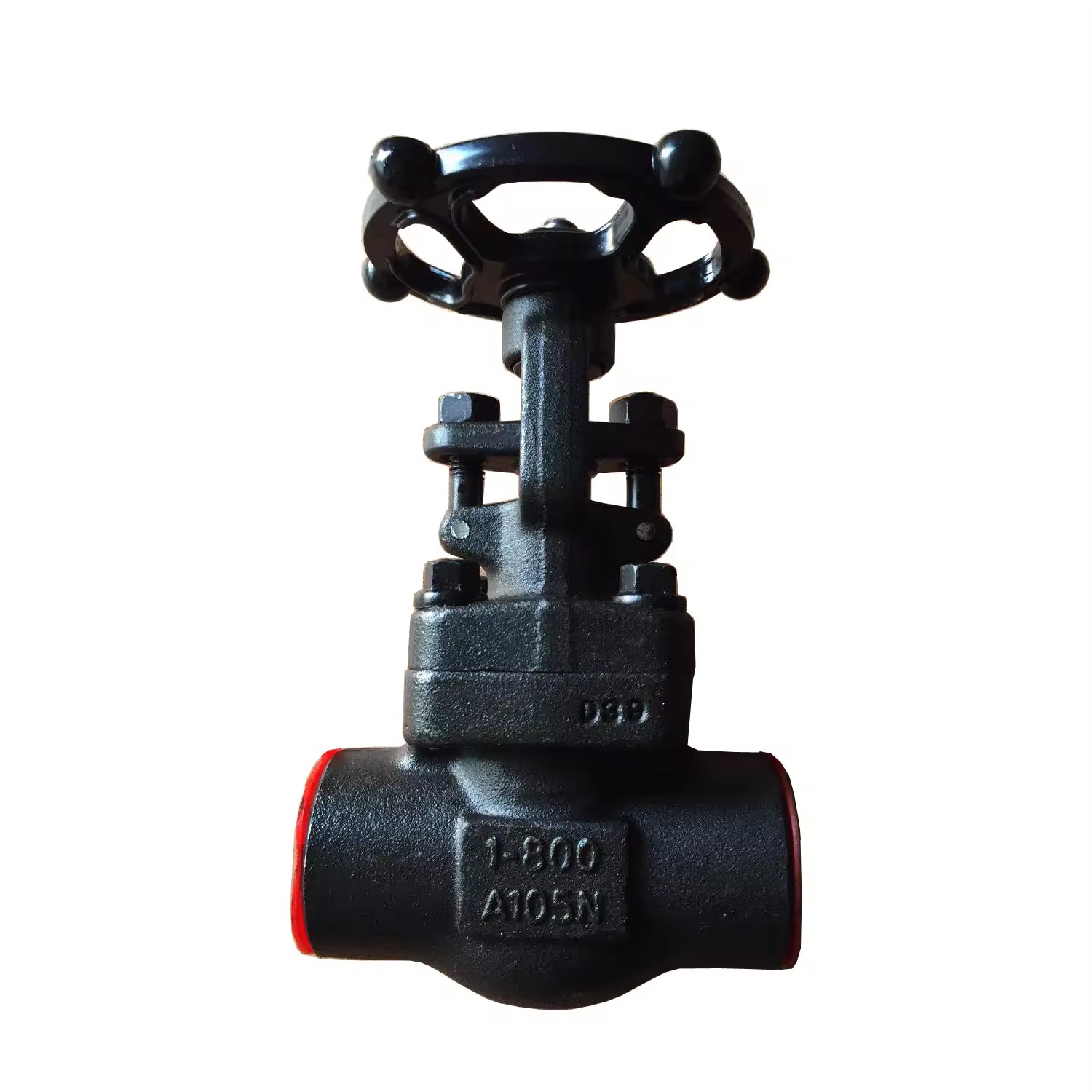

Kovácsolt tolózár 800LBS

A JOEPAI kifejlesztette és gyártotta a kiváló minőségű kovácsolt 800LBS tolózárat. A nyomásigényeknek megfelelően a szeleptest közepe háromféle szerkezet közül választható: csavarkötés, középső hegesztés és nyomással önfeszítő; A középső karima szénacélból, rozsdamentes acélból, rugalmas grafitból, fémgyűrűs tömítésből és egyéb anyagokból készült tömítő tömítéseket alkalmaz; Kézikerekes sebességváltó, elektromos hajtómű, fogaskerekes sebességváltó és lánckerekes sebességváltó alkalmazása; A szelep felső tömítőszerkezettel rendelkezik, amely segíti a tömítést; A szelepülék olyan szerkezeti jellemzőkkel rendelkezik, mint a kovácsolt szelepülék, a rozsdamentes acél szelepülék és a hegesztett ötvözet tömítőfelület. A kovácsolt acél tolózár az egyik leggyakrabban használt elzárószelep, amelyet főként a csővezetékek közegének csatlakoztatására vagy levágására használnak; A tolózárak széles nyomás-, hőmérséklet- és átmérőtartományra alkalmasak, különösen közepes és nagy átmérőjű csővezetékekhez.

Műszaki paraméterek

1. Névleges átmérő: NPS1/2 "~2" (DN15~DN50)
2. Névleges nyomás: 800LBS osztály
3. Tervezés és gyártás: ASME/ANSI B16.34; API602;
4. Ellenőrzés és tesztelés: API 598 vagy GB/T 13927

5. Megszakítja a kapcsolatot

1) SW méret: ASME/ANSI B16.11; JB/T1761

2) BW méret: ASME B16.25

3) Csavarméret: ASME/ANSI B1.201 (NPT); GB/T7306-87(RC)

6. Szerkezeti jellemzők: B.B. vagy W.B; OS&Y

7. Tömítő tartozék anyaga: a "rendelési útmutató" szerint

8. Test anyaga: A105; LF2; F11; F22; F304; F316; F304L; F316L

Termékjellemzők

A Joepai által kifejlesztett és gyártott Forged Gate Valve 800LBS könnyen karbantartható, egyszerű szerkezettel és kényelmes szét- és cserével; A kovácsolt acél tolózár termékszerkezete egyszerű, kis méretű és könnyű; A kovácsolt acél tolózárak folyadékellenállása alacsony, ellenállási együtthatójuk megegyezik az azonos hosszúságú csövekével; A szoros és megbízható, jelenleg elektromosan kovácsolt acél tolózárak jó tömítéssel rendelkeznek, és széles körben alkalmazzák vákuumrendszerekben.

A kovácsolt 800LBS tolózár alacsony áramlási ellenállással rendelkezik. A szeleptest belső közegcsatornája egyenesen halad át, és a közeg kis áramlási ellenállással, egyenes vonalban áramlik. Könnyebb kinyitni és zárni. A gömbszelepekhez képest a kapu mozgásának iránya merőleges a közeg áramlási irányára, legyen az nyitott vagy zárt. Magas magasság, hosszú nyitási és zárási idő. A kapu nyitó- és zárólökete viszonylag nagy, a süllyesztés a csavaron keresztül történik. A vízkalapács jelenséget nem könnyű előállítani. A közeg mindkét oldalon bármilyen irányba áramolhat, így könnyen felszerelhető. A tolózár csatorna két oldala szimmetrikus.

Fő méretek
