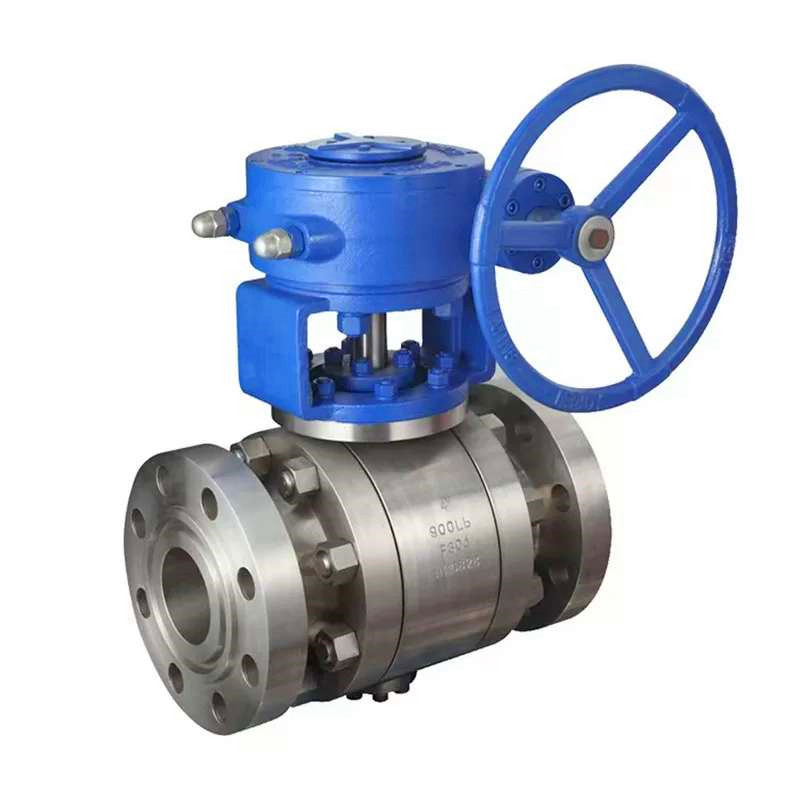

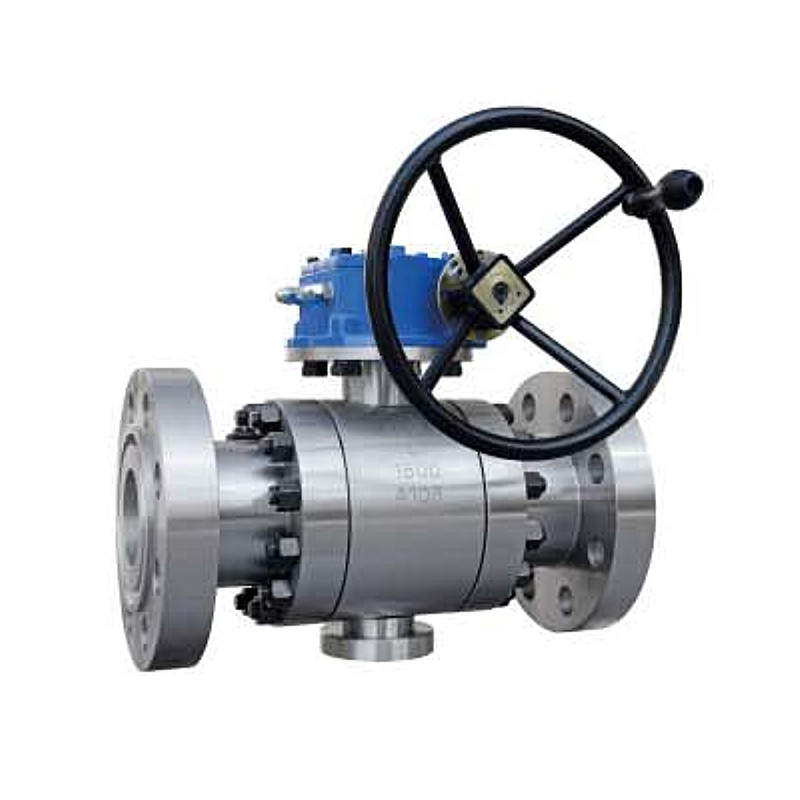

Kovácsolt rozsdamentes acél 3 részes karimás csonkos golyósszelepek

A JOEPAI kovácsolt rozsdamentes acél 3 részes karimás golyósszelepek három összetevőből állnak, amelyek megkönnyítik a szétszerelést és a karbantartást. A belső alkatrészek a teljes csővezeték szétszerelése nélkül cserélhetők, jelentősen csökkentve a karbantartási időt és a költségeket. A szelepház ASTM A182 F304 vagy F316L rozsdamentes acélból készül, nagy szilárdsággal és jó korrózióállósággal. Az olyan ipari alkalmazásokban, ahol nehéz körülmények, például nagy nyomás, magas hőmérséklet vagy korrozív közegek vannak, a kovácsolt rozsdamentes acél golyóscsapok gyakran megbízhatóbb választás, mint az öntött szelepek. Ellentétben a legtöbb öntési eljárást alkalmazó golyósszeleppel, a kovácsolt szelepek egyedülálló gyártási módszerrel jelentősen javítják szerkezeti szilárdságukat és nyomásállóságukat. Válasszon kovácsolt golyóscsapot olyan nehéz körülményekhez, ahol a biztonság, a megbízhatóság és a maximális szilárdság nem alku tárgya.

Termékjellemzők

• Kovácsolt acél anyag: A szeleptest, a golyó és a szelepszár mind kiváló minőségű kovácsolt rozsdamentes acélból (F304, F316) készült, amelyet precíziós kovácsolással dolgoztak fel az öntési hibák kiküszöbölése érdekében, biztosítva a nagy szilárdságot és a jó korrózióállóságot.

• Teljes port kialakítás: A teljes port kialakítás optimalizálja a folyadék áramlási útvonalát, csökkenti a nyomásveszteséget és javítja az áramlásszabályozás hatékonyságát.

• Golyóscsapok, amelyek tengelyre szerelt (rögzített) golyós kialakításúak, hogy biztosítsák a golyó stabilitását működés közben, csökkentve a tömítőelemek kopását.

• Karimás csatlakozás: Az ASME B16.5 szabványnak megfelelő RF (Rised Face) karimás csatlakozást tesz lehetővé, biztosítva a megbízható és szoros telepítést.

• Megbízható tömítési teljesítmény: A szelepülék PTFE, PEEK vagy fém tömítőanyagot használ a szivárgásmentes tömítés biztosítása érdekében nagy nyomású és magas hőmérsékleti körülmények között.

• Tűzbiztos kialakítás: Megfelel az API 607 ​​tűzbiztonsági szabványoknak, így a rendszer biztonsága érdekében megőrzi a tömítési teljesítményt extrém körülmények között is, például tűz esetén.

• Antisztatikus és kifújásbiztos szár kialakítása: Antisztatikus eszközökkel és kifújásbiztos szárral felszerelve az elektromos biztonság és a működési stabilitás fokozása érdekében.

• Többféle működési mód: Opcionális kézi működtetés vagy automatizált vezérlés, például pneumatikus, elektromos vagy hidraulikus működtetők, hogy megfeleljenek a különböző alkalmazási forgatókönyvek követelményeinek.

• Alacsony áramlási ellenállású kialakítás: A sima belső áramlási csatorna csökkenti az áramlási ellenállást, hatékonyan csökkenti az energiafogyasztást és javítja a rendszer hatékonyságát.

Műszaki előírások

• Névleges átmérő: 2"~36" (DN50 - DN900)

• Névleges nyomás: 600 LB - 2500 LB

• Üzemi hőmérséklet: -29 ℃ és 425 ℃ között

• Anyaga: kovácsolt acél (A105, F304, F316)

• Tömítőanyagok: PTFE, RPTFE, PEEK, fém tömítések

• Karimás csatlakozás az ASME B16.5 szabvány szerint

• Üzemmódok: kézi, pneumatikus, elektromos, hidraulikus (opcionális)

• Tervezési szabványok: API 608, ASME B16.34

• Tesztelési szabvány: API 598

Alkalmazási mezők

• Olaj és gáz: Nagynyomású olaj-/gázszállító csővezetékekben, finomítókban és földgázfeldolgozó létesítményekben használják.

• Vegyipar: Alkalmas korrozív közegek, például savak, lúgok és sóoldatok kezelésére.

• Energiaipar: Erőművek hűtővíz-rendszereire és gőzvezetékeire vonatkozik.

• Vízkezelés és települési vízellátás: Biztosítja a vízminőség biztonságát és a rendszer stabil működését.

• Offshore Engineering: Kiválóan teljesít tengervizes környezetben, alkalmas tengeri platformok és hajók folyadékszabályozó rendszereihez.

Fő alkatrészek anyagai

Test és végrész:

Kovácsolt szénacél ASTM A 105;

Kovácsolt rozsdamentes acél ASTM A 182 F 304 / F 304L;

Kovácsolt rozsdamentes acél ASTM A 182 F 316 / F 316L;

Ötvözött acél ASTM A 182 F 11 / F 22

Golyó és szár:

ASTM A 182 F304 / F316 (SS 304 / SS 316)

ASTM A 182 F304L / F316L (SS 304L / SS 316L)

Golyóülés és karosszéria tömítés:

PTFE Szűz / 25% Üvegtöltés - GFT / Carbon Filled - CFT

PEEK / Delrin / Grafoil - Grafit gyűrű

Tömszelence csomagolás:

PTFE Szűz / 25% Üvegtöltés - GFT / Carbon Filled - CFT

Grafoil - Grafit gyűrű

Csap és anya:

ASTM A 193 GR. B7 / A 194 GR. 2H

S.S. 304 / S.S. 316

Fő méretek

600 LB osztály

900LB osztály
