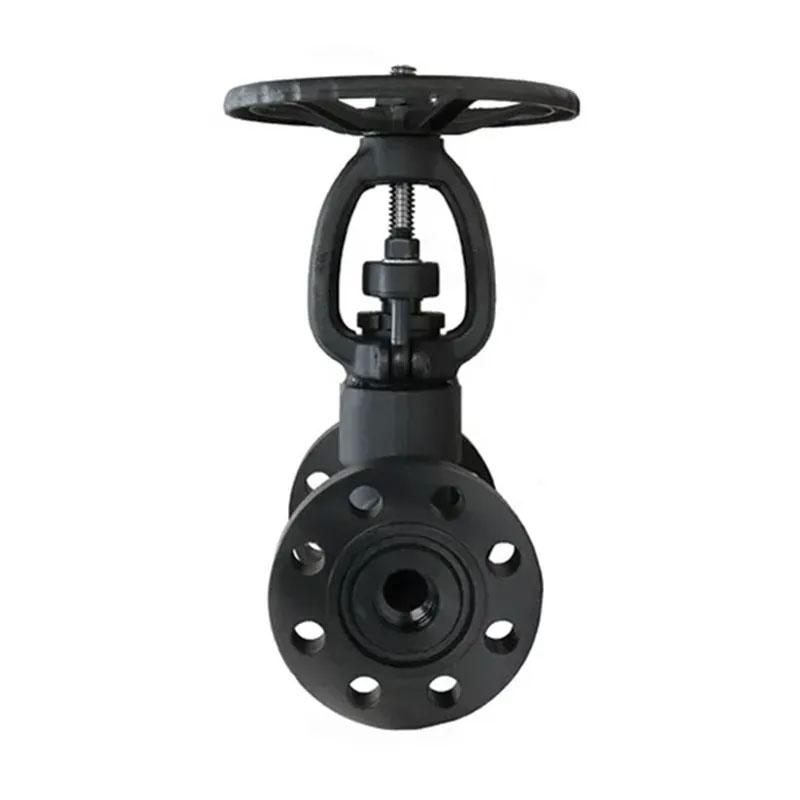

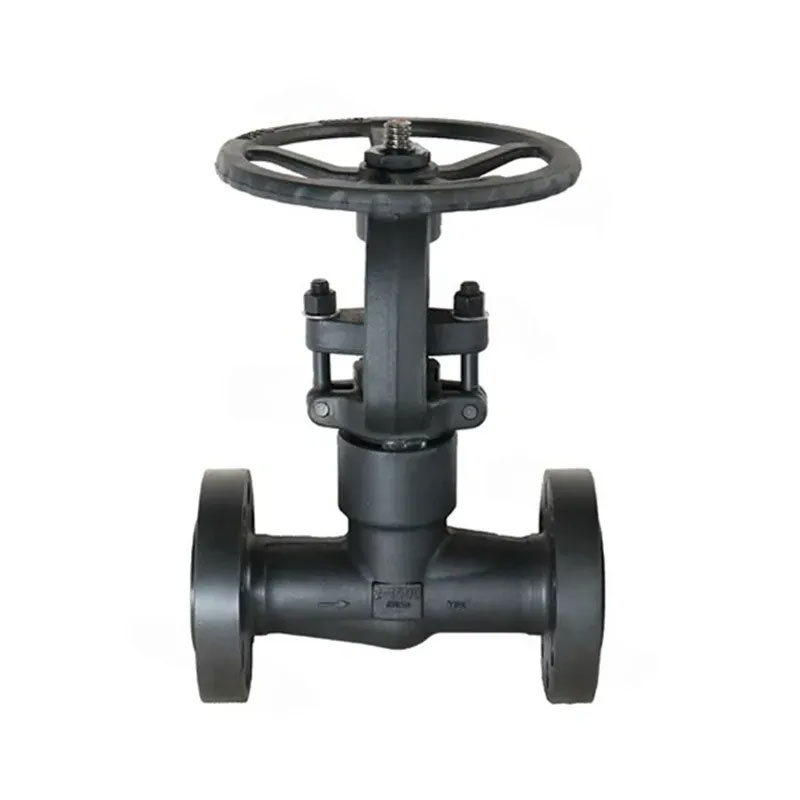

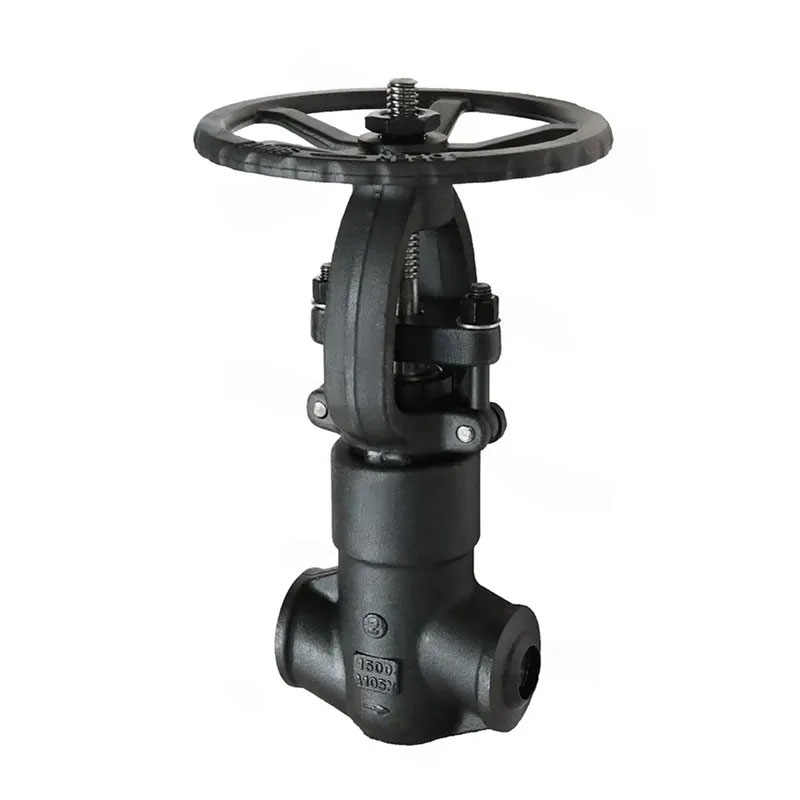

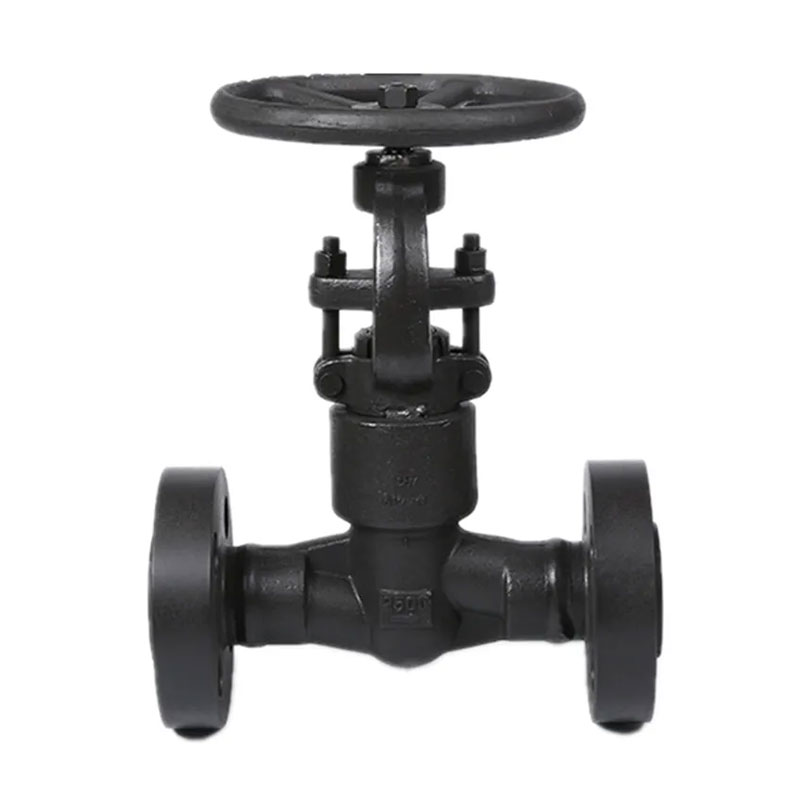

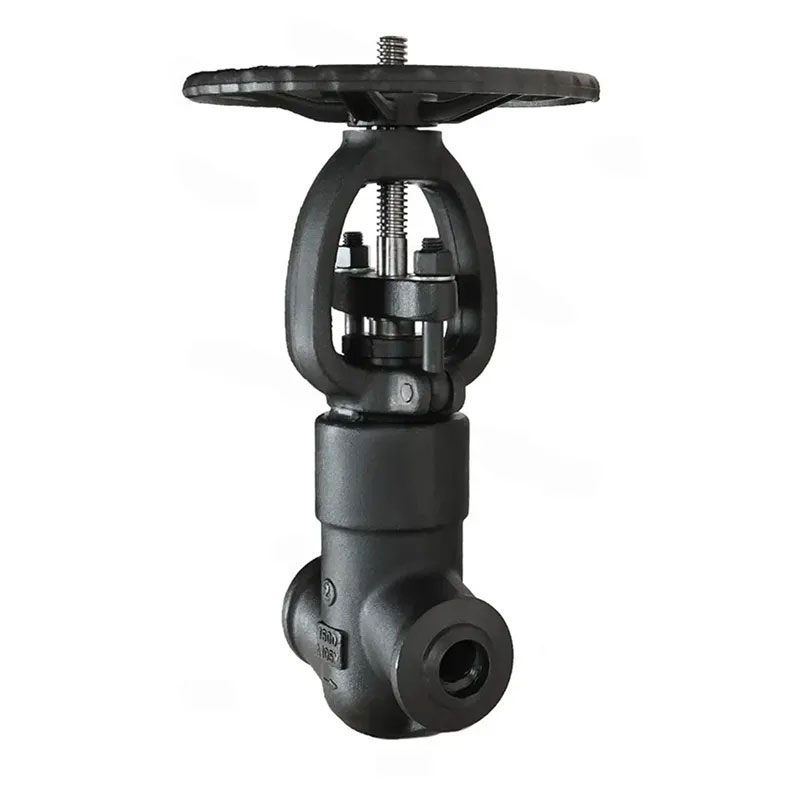

A Joepai kovácsolt acél, karimás nyomástömítő gömbszelep, amelyet a Kínában készítettek, megkönnyíti a telepítést. A magas nyomásfeltételek kezelésére tervezték, ez a szelep ideális olyan iparágak számára, mint az olaj és a gáz, az energiatermelés és a petrolkémiai anyagok. Ezekben az ágazatokban, ahol a magas nyomású folyadékvezérlés döntő jelentőségű, a szelep nyomásának - a tömítés kialakítása biztosítja a megbízható működést. Még szélsőséges nyomáskülönbségekkel is fenntarthatja a szoros tömítést, megakadályozva a szivárgást és biztosítva a rendszer biztonságát. Az A105N kiváló erőt biztosít az általános ipari alkalmazásokhoz. Az F304 alkalmas mérsékelt korrozív környezetre, míg az F316 fokozott korrózióállóságot kínál rendkívül agresszív környezetben, például kémiai növényekben és tengeri telepítésekben. Ez a sokoldalúság az iparágak széles skálájához adaptálható.
1.Design - API 602 / BS 5352 / ASME B16.34
2.End karima - ASME B16.5
3.BW End - ASME B16.25
4.SW End - ASME B16.11
5.Résített végek - ASME B1.20.1
6.test - API598
7.Special-NACE MR-01-75
1. Boltos motorháztető, hegesztett motorháztető vagy nyomástömítés motorháztető
2.Plug típusú lemez/kúpos lemez
3. teljes port vagy hagyományos port
4.Outside Csavar és Yoke (Os & Y), emelkedő szár
5. Kiválasztott motorháztető kriogén szolgáltatásokhoz
6.Materiális: A test-A105/F11/F22/F304/F316/F316L/F51/F53/F321 stb.
7.DICS és STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8.Omoneration: Kézikerek
9.Offshore /olaj /gáz /kémiai /petrolkémiai pép /papír /víz /szennyvíz
/Tengeri
| Nyomás | 150 font | 300 font | 600 font | 900 font | 1500 font | 2500 font | |
| Erővizsgálat | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Pecsétvizsgálat | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Légi tesztelés | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| NEM | NÉV | CS az ASTM -hez | Ami az ASTM -et illeti | Ss az ASTM -hez | |
| Típus A105 | F22 típusú | F304 típusú (L) típus | F316 (L) típusú típus | ||
| 1 | TEST | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | TÖMÍTÉS | Hullámosított SS+grafit | SS+PTFE | ||
| 3 | CSAVAR | A193 B7 | A193 B16 | A193 B8 | A193 B8m |
| 4 | Csap | A276 420 | A276 304 | ||
| 5 | Csomagoló mirigy | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | CSAVAR | A193 B7 | A193 B16 | A193 B8 | A193 B8m |
| 7 | DIÓ | A194 2h | A194 4 | A194 8 | A194 8m |
| 8 | DIÓ | A276 410 | |||
| 9 | DIÓ | A194 2h | A194 4 | A194 8 | A194 8m |
| 10 | Tengelytábla | SS | |||
| 11 | Kézikerek | A197 | |||
| 12 | MIRIGY | A216 WCB | A351 CF8 | ||
| 13 | CSOMAGOLÁS | Rugalmas grafit | PTFE | ||
| 14 | MOTORHÁZTETŐ | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | SZÁR | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | LEMEZ | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | KÖZEPES | Víz, olaj, gáz | Víz, olaj, gáz | Sav, víz, olaj, gáz | |
| 18 | HŐMÉRSÉKLET | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| MÉRET | S | L | T | W | H ≈ | Súly (kg) ≈ | ||||||
| HÜVELYK | DN | Ansi | Ő az | 800 font | 2500 font | A n s i | Nagy, BS | J i s | 800 font | 2500 font | ||
| NPI | RC | PT | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
