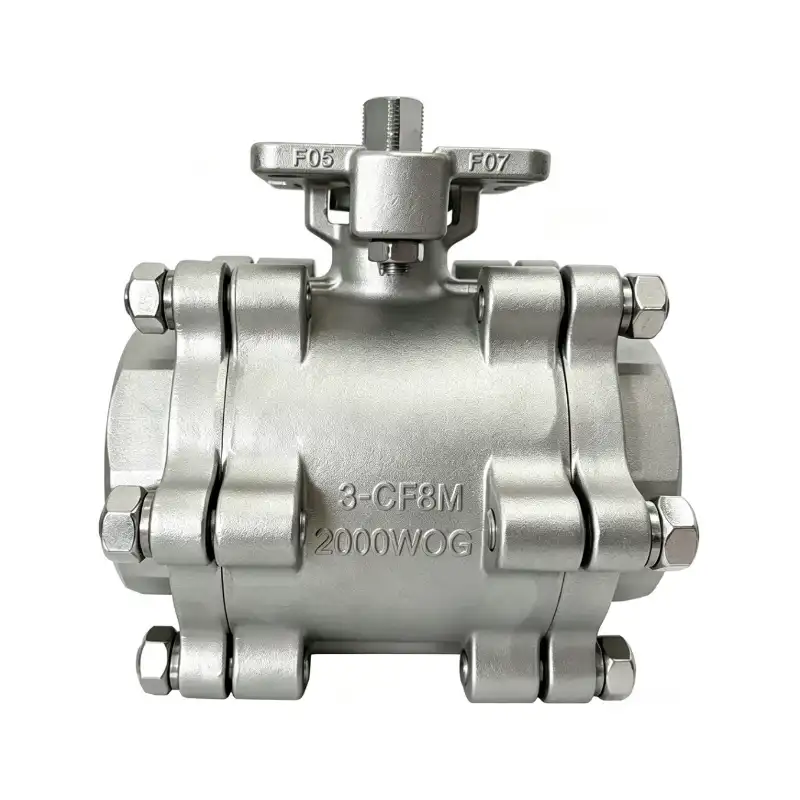

Full Wrap Lug 2000WOG 3 részes golyósszelep

A Joepai hivatalosan bemutatta az újonnan kifejlesztett 12 csavaros, teljes tekercses füles 2000WOG 3 darabos golyósszelepet. A megerősített szeleptesttel, 360°-os teljes körbecsavarozó szerkezettel és egy korszerűsített felső rögzítőplatformmal, kifújásgátló szár kialakítással ezt a szelepet úgy tervezték, hogy minimalizálja a deformáció és a szivárgás kockázatát ingadozó nagynyomású körülmények között, megbízható elzárási megoldást biztosítva a súlyos nyomáshatásnak kitett csővezetékek számára.

Teljesen megerősített szerkezet | Különbségek a szabványos 2000WOG 3 részes golyósszelepektől

A megvastagodott szeleptest ellenáll a nagy nyomás alatti radiális deformációnak

A szeleptest falvastagsága több mint 40%-kal nő. A megnövelt központi test egy teljes nyomástartó üreget hoz létre, amely ellensúlyozza a túlnyomásos közeg okozta tágulást. Mindkét menetes végszakasz vastagabb külső falakkal rendelkezik, és a falvastagság a menetgyökénél megduplázódik, kiküszöbölve a menettágulás és a nagy nyomás alatti repedés kockázatát. A szélesített és megnövelt öntvénybordák eltávolítják a feszültségkoncentrációs pontokat, nagymértékben javítva a robbanásállóságot a rendellenes nyomásemelkedéssel szemben.

A 12 csavaros teljes tekercselő saru szorító szerkezete megállítja a résszivárgást nagy nyomás alatt

A hagyományos 3 részes golyóscsapok csak 4 vékony csavart használnak felül és alul. A keskeny és vékony csatlakozófülek hajlamosak a szegmensek szétválására a nagy nyomás által generált elválasztóerő hatására, ami a tömítéseken keresztüli közepes szivárgást eredményez. Ez a nagy teherbírású modell 12 megerősített hatlapfejű csavart használ a teljes rögzítéshez minden oldalon, egyenletesen elosztva az elválasztó feszültséget. Az íverősítő bordákkal ellátott, szélesített, megvastagított teljes burkolófülek növelik a szerkezeti szilárdságot és megakadályozzák a csavarlyukak törését. A három szelepszegmens még pillanatnyi ütközési nyomás mellett is szorosan rögzítve marad, hogy elkerülje a tömítés szivárgását.

Továbbfejlesztett integrált felső karimás platform kifújásgátló szárral

A nehéz, beépített öntött felső rögzítőplatform támogatja az univerzális működtetőelem telepítését. Vastag megerősített bordák kötik össze a platformot és a szeleptestet a kiváló merevség érdekében. A megnövelt szelepszár beépített kifújásgátló reteszelő szerkezettel rendelkezik. Amikor pillanatnyi nyomáslökés lép fel a csővezetékekben, ez megakadályozza a szár közeg általi kilökődését a veszélyes szivárgás elkerülése érdekében. A fogazott szárú, négyzet alakú fej biztosítja a szoros kapcsolódást a sebességváltóhoz, és kiküszöböli a csúszást az automatizált működés során, kompatibilis a pneumatikus és elektromos működtetőkkel.

Célalkalmazási forgatókönyvek | Mikor válassza ezt a nagy teherbírású golyósszelepet

✅ Nagynyomású gázvezetékek gyakori indítással és leállítással Nagynyomású nitrogén-, hidrogén-, sűrített levegő- és oxigénvezetékek; elzárószelepek a légkompresszorok, nyomásfokozók és gáztároló tartályok kimeneténél. A szelep gyakori nyitása és zárása súlyos légkalapácsütést vált ki. A szabványos 4 csavaros szelepek érzékenyek a szegmensek szétválasztására. A kiegyensúlyozott 12 csavaros szerkezet kiegyenlíti az azonnali elválasztási feszültséget. Jellemző alkalmazások: nitrogén- és oxigénfejlesztő berendezések, nagynyomású gázkörök lézervágáshoz, gáztöltő állomások leágazó vezetékei.

✅ Pulzáló nyomású leágazó csővezetékek olaj- és gázipari/LNG-olajmező-mintavevő csővezetékekhez, kis olaj- és gázszállító ágak, nagynyomású ágak LNG elpárologtatásához. Úgy tervezték, hogy ellenálljon az instabil pulzáló nyomásnak, kiemelkedő fáradtságállósággal, megakadályozza a csavarok kilazulását és a szeleptest deformálódását a hosszú távú működés során.

✅ Nagynyomású hidraulikus rendszerek tesztelő és fröccsöntő berendezésekhez Hidraulikus állomások nagynyomású olajkörei, nyomáspróbapadok, fröccsöntő és fröccsöntő berendezések, nagynyomású öblítőgépek. Folyamatosan üzemel 10–14 MPa-on, gyakori tolató hatás mellett; a megvastagodott test elkerüli a tartós kidudorodó deformációt és a belső szivárgást.

✅ Csővezetékek gyúlékony és robbanásveszélyes nagynyomású vegyi közegekhez Szállítási csővezetékek szerves oldószerekhez, nagynyomású fűtőgázokhoz és könnyűolajtermékekhez. A gyenge feszültségpontoktól mentes szelep fokozott robbanásbiztonságot nyújt, és megfelel az ipari üzemekre vonatkozó szigorú robbanásbiztos előírásoknak.

Kiválasztási hivatkozás | Munkakörülmények, ahol a szabványos szelepek elegendőek

Ha a csővezetékek állandó nyomást tartanak fenn ritka kapcsolási műveletekkel, és nincs vízkalapács/légkalapács ütés, például stabil, magas hőmérsékletű tiszta vizet, statikus vegyszeres folyadékot, központi légkondicionáló hűtőközeget és rendszeres kazán keringető vizet szállító csővezetékek, a szabványos 4 csavaros 2000 WOG golyóscsapok elegendőek a jobb költséghatékonysághoz.

Core Selection Distinction Standard 4 csavaros 2000WOG golyósszelep: Statikus, stabil nyomástartásra tervezték 12 csavaros, teljes tekercsfüles 2000WOG golyósszelep: Kettős kondíciójú, folyamatos magas nyomás + azonnali ütközés / pulzáló nyomás

Következtetés

Az új, 12 csavaros, 2000WOG 3 részes golyóscsapos, teljes körbecsavarású golyósszelepünk elutasítja a könnyű költségcsökkentést. Megvastagított testével, teljes körű csavarrögzítésével és többszörös biztonsági optimalizálásával kifejezetten megoldja a szivárgási kockázatokat nagynyomású sokk esetén. Ha a csővezeték gyakori átkapcsolással, szivattyúindítással/leállással, nyomásingadozással és gázhatásokkal jár, ez a megerősített 3 részes golyósszelep hatékonyan csökkenti a közepes szivárgás és a nem tervezett leállások által okozott biztonsági kockázatokat, megbízható elzárási megoldásként szolgálva az igényes, nagy nyomású munkakörnyezetekben.
