3 részes pneumatikus golyósszelep – precíziós vezérlés, szivárgásmentes, intelligens automatizálás

2026-06-02 0 Hagyj üzenetet

A3 részes pneumatikus golyóscsapötvözi a nagy teherbírású háromrészes karosszériát egy kompakt, nagy ciklusú pneumatikus működtetővel. Ez a be-/kikapcsolás és modulációs vezérlési alkalmazásokhoz egyaránt tervezett szelep zéró szivárgást, alacsony nyomásesést és hosszú élettartamot biztosít igényes folyamatkörnyezetekben.

A PTFE lágy tömítéssel vagy fém kemény tömítéssel kapható, és kompatibilis az egyszeres működésű (rugós visszafolyású) vagy kettős működésű hajtóművekkel, a Joepai 3 részes pneumatikus golyóscsap rugalmas automatizálást kínál csővezetékrendszeréhez.

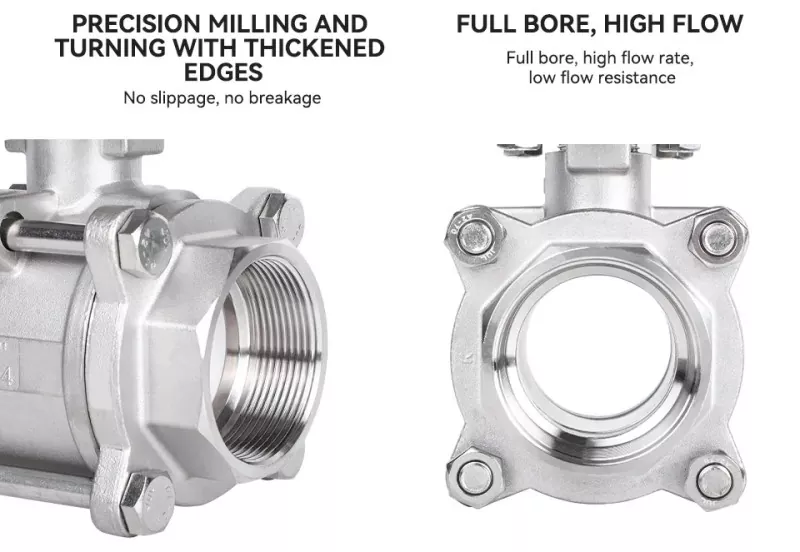

3-Piece Pneumatic Ball Valve

Főbb jellemzők

Funkció	Haszon
3 részes karosszéria kialakítás	Egyszerű karbantartás – cserélje ki az üléseket/tömítéseket a csővezeték eltávolítása nélkül
Lebegő labda	Megbízható tömítés nagy nyomás alatt
PTFE vagy fém kemény tömítés	Nulla szivárgás (≤0,0005 ml/h, ANSI VI. osztály)
Teljes furat / csökkentett furat	Minimális nyomásesés, energiatakarékosság
Egyszereplős (tavaszi visszatérés)	Hibabiztos: levegőveszteség esetén automatikusan zár
Kettős hatású	Nagyobb nyomaték, gyorsabb kerékpározás
Széles hőmérséklet tartomány	-40 ℃ és 425 ℃ között (PTFE-fém tömítés)
Több szabványos csatlakozások	ANSI / DIN / JIS karima vagy menetes

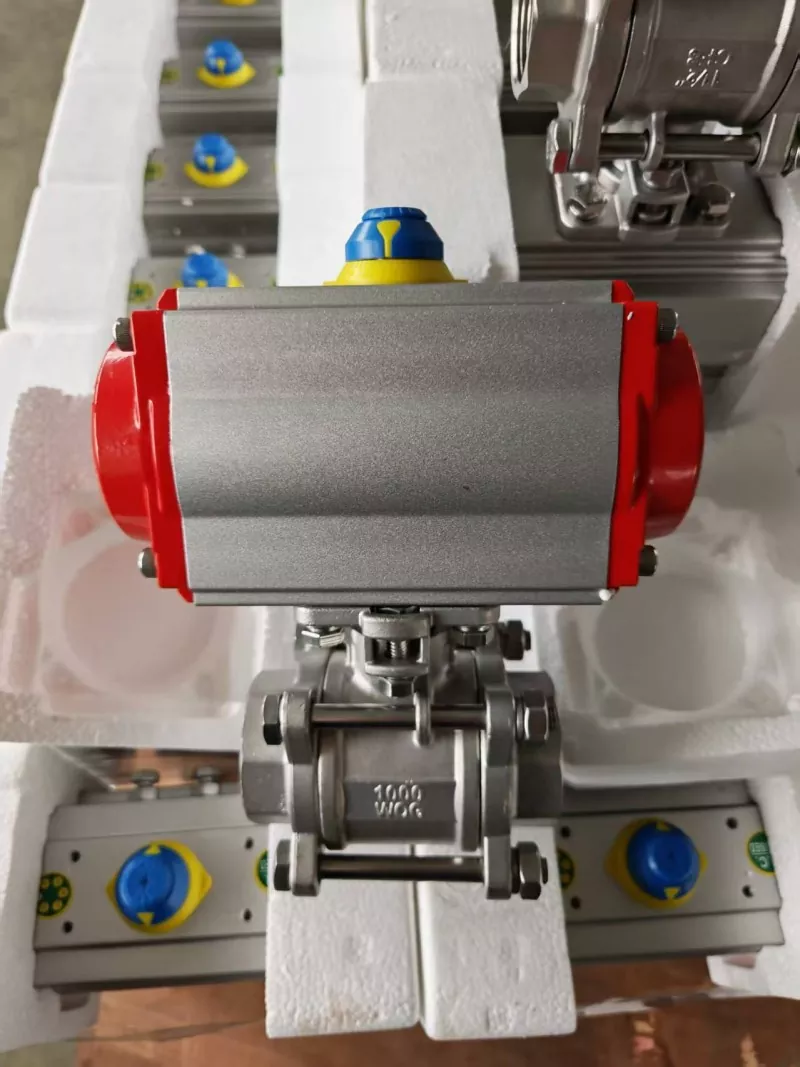

3-Piece Pneumatic Ball Valve

Hogyan működik – Pneumatikus működtető működés

A pneumatikus működtető szerkezet sűrített levegővel 90°-kal elforgatja a gömbcsapot a nyitás/zárás szabályozásához. Az alábbiakban bemutatjuk a kettős és egyszeres működésű hajtóművek szabványos működési elvét.

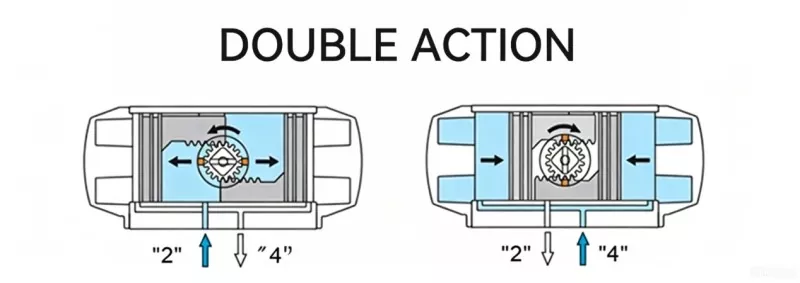

Kettős működésű működtető (levegő-nyitás/levegő-zárás)

3-Piece Pneumatic Ball Valve

Nincs rugó – a működéshez mindkét oldalon levegőellátás szükséges

Akció	Air Supply Port	Kipufogónyílás	Dugattyús mozgás	Szelep állapota
Nyissa ki a szelepet	2. port	4. port	A dugattyúk kifelé mozognak	Nyitott
Zárja el a szelepet	4. port	2. port	A dugattyúk befelé mozognak	Zárt

Diagram leírása (kettős hatás):

2. port = szívónyílás a nyitó szelephez – a sűrített levegő két dugattyút hajt meg egymástól

4. port = szívónyílás a szelep zárásához – a sűrített levegő két dugattyút hajt a középpont felé

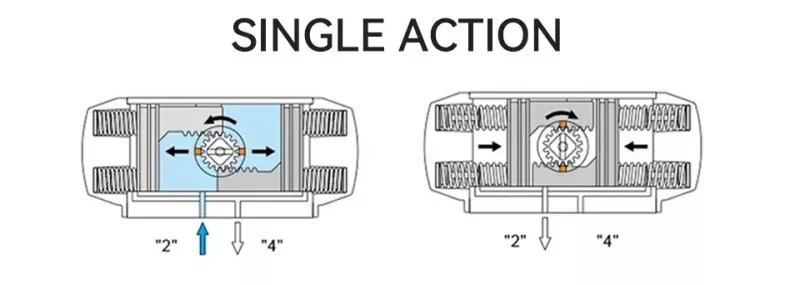

Egyműködésű hajtómű (rugós visszatérés – alapesetben zárva)

3-Piece Pneumatic Ball Valve

A rugó hibamentes zárást biztosít, ha a levegőellátás megszakad

Akció	Air Supply Port	Kipufogónyílás	Tavaszi állam	Szelep állapota
Nyissa ki a szelepet	2. port	4. port	Rugó összenyomva	Nyitott
Zárja el a szelepet	Levegő elszívott a 2-es porton, a rugó kiold	4-es port (opcionális)	A tavasz meghosszabbodik	Zárt

Diagram leírása (egyszeres):

2. nyílás = szívónyílás a nyitó szelephez – a légnyomás összenyomja a rugót, és a dugattyúkat kifelé mozgatja

4. nyílás (vagy rugókamra) = amikor a levegő távozik a 2. nyílásból, a rugóerő visszaállítja a dugattyúkat zárt helyzetbe

Miért válassza a Joepai 3 részes pneumatikus golyósszelepet?

1. Precíziós tömítés – nulla szivárgás

Statikus szivárgási sebesség ≤0,0005 ml/h, megfelel az ANSI Class VI szabványnak. PTFE lágy tömítés általános közegekhez, fém kemény tömítés magas hőmérsékletű vagy koptató közegekhez.

2. Áramvonalas kialakítás – Minimális nyomásesés

A teljes furatú kialakítás közel egyenes csővezetékes áramlási utat biztosít, csökkentve a rendszer nyomásveszteségét és megtakarítva a szivattyúzási energiát.

3. Kiváló korrózióállóság

Test anyagai: szénacél, WCB, SS304, SS316L. A speciális korróziógátló kezelés meghosszabbítja az élettartamot vízben, olajban, gázban és enyhén korrozív közegben.

4. Pontosság és intelligencia (opcionális)

Pozícionáló – 4-20mA jel a modulációs vezérléshez, pontosság ±0,1%

Végálláskapcsolók – nyitás/zárás visszajelzés

Mágnesszelep – 24V DC / 220V AC távvezérléshez

FRL (Filter, Regulator, Lubricator) – tiszta és szabályozott levegőellátás

5. Prediktív karbantartás (intelligens opció)

Az integrált intelligens felügyelet akár 180 órával előre figyelmezteti a hibát, így több mint 40%-kal csökkenti a nem tervezett állásidőt.

Műszaki előírások

Paraméter	Érték
Szelep típusa	3 részes golyóscsap
Mérettartomány	DN6 - DN100 (3/8" - 4")
Nyomás minősítés	PN16 / PN25 / PN40 / PN63
Test anyaga	SS304 / SS316 / Szénacél WCB
Ülés anyaga	PTFE (lágy) / PEEK vagy fém (kemény tömítés)
Hőmérséklet tartomány	-40 ℃ és 425 ℃ között
Végezze el a kapcsolatokat	Karimás (ANSI/DIN/JIS) vagy menetes (NPT/BSP)
Működtető típus	Pneumatikus – egyszeres működésű (rugós visszatérés) vagy kettős működésű
Port azonosítás	Port 2 és Port 4 (ipari szabvány)
Opcionális tartozékok	Mágnesszelep, végálláskapcsoló, pozicionáló, FRL

Alkalmazások

Petrolkémiai és vegyi feldolgozás

Települési gázszállítás

Víz- és szennyvízkezelés

Áramtermelés

Élelmiszer és gyógyszerészet (egészségügyi változat is elérhető)

Kohászat és ipari folyadékszabályozás

Szerviz és támogatás

Szolgáltatás	Részletek
Garancia	A szállítástól számított 12 hónap (anyag és kivitelezés)
Egyedi tervezés	Igény szerinti módosítás egyedi alkalmazásokhoz
Technikai támogatás	24 órás e-mailben vagy forródróton keresztül
OEM/ODM	Elérhető – formatervezés, anyagválasztás, tartozékok integrációja
