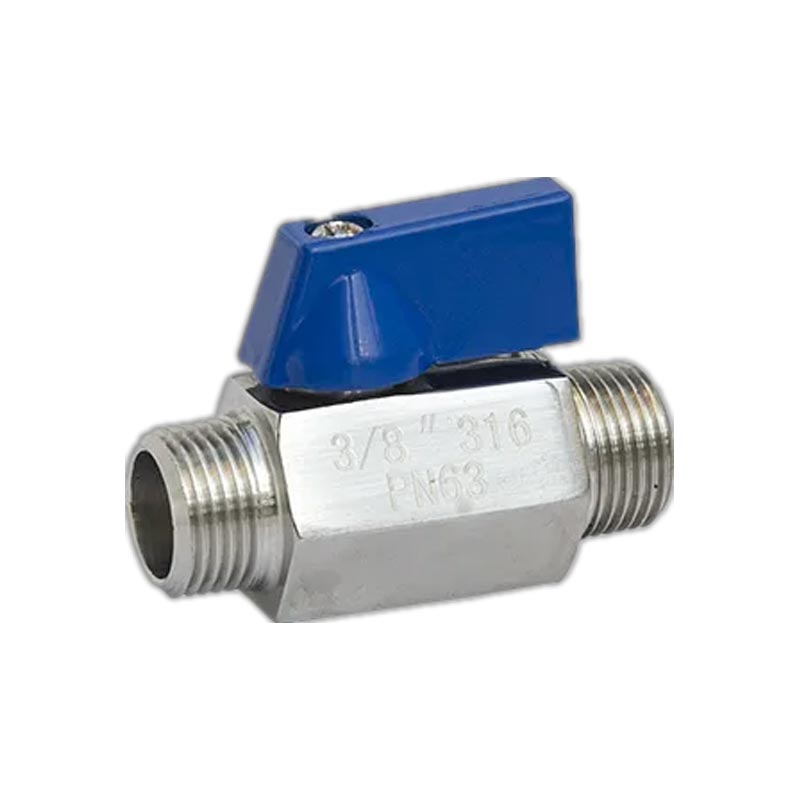

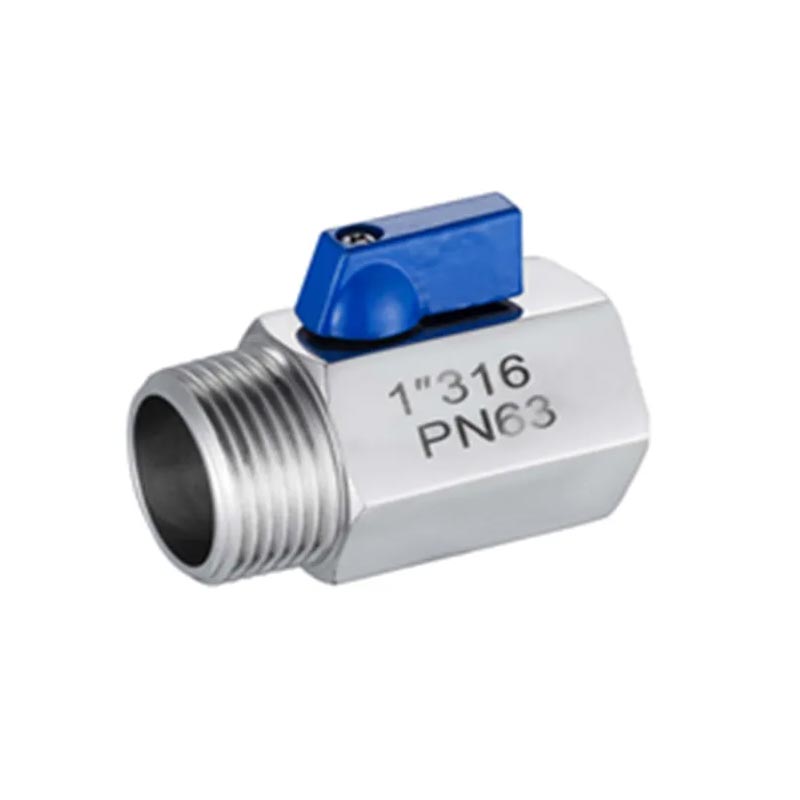

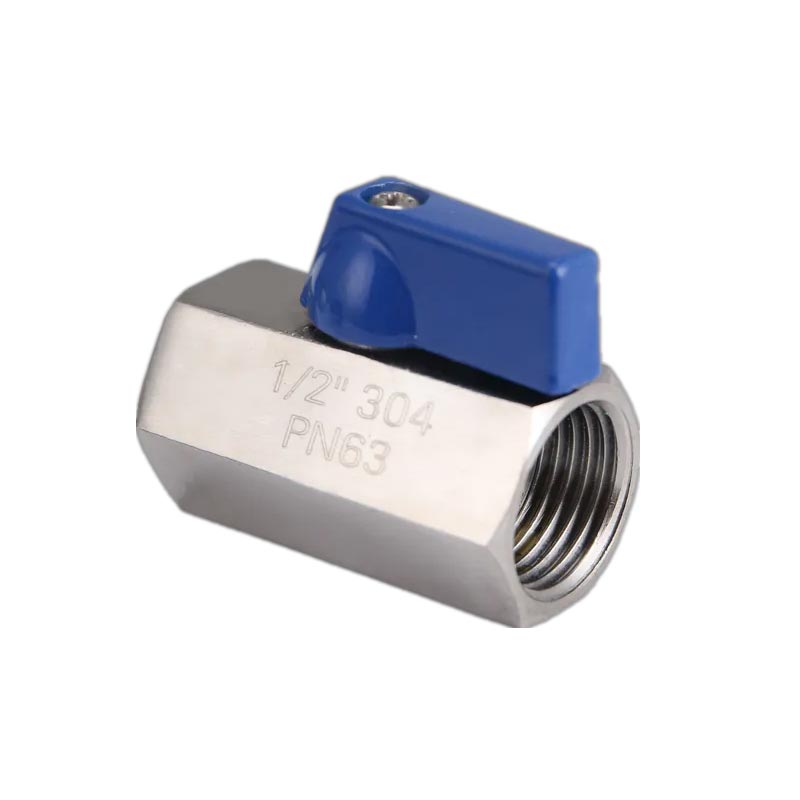

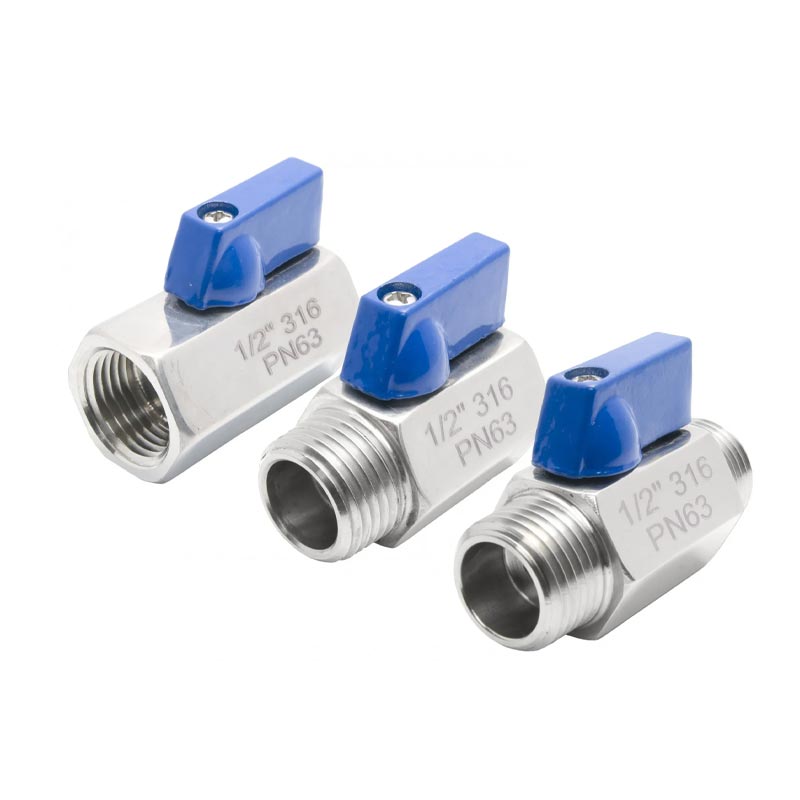

A JOEPAI rozsdamentes acél menetes mini golyósszelep nem a szabványos golyóscsap egyszerű kicsinyített változata, hanem egy precíziós vezérlőelem, amelyet kompakt berendezésekhez és alacsony áramlású alkalmazásokhoz terveztek. Befektetési öntéssel, egybeépített testtel gyártva, DN6-tól DN25-ig (1/8"-tól 1"-ig) a névleges furatméreteket fedi le, és SS304 és SS316 anyagokban is kapható, hogy megfeleljen a változó korrózióállósági követelményeknek. Megőrizve a szabványos golyósszelepek alapvető előnyeit – 90°-os gyors működés, közel nulla áramlási ellenállás és megbízható tömítés – jelentős méret-, súly- és beépítési helycsökkenést ér el. Az olyan jellemzők, mint a kifújásbiztos szár az üzembiztonság érdekében, a PTFE-ülések a hosszú távú szivárgásmentes teljesítményért, valamint a több menetes szabvány támogatása, beleértve az NPT, BSPP, BSPT, rugalmas integrációt biztosítanak a globális csőrendszerekbe. Legyen szó laboratóriumi műszerekről, mikrolevegő-kompresszorokról, ivóvízvezetékekről vagy automatizálási vezérlőpanelekről, a JOEPAI mini golyósszelep stabil, megbízható, ipari minőségű elzárási vezérlést biztosít még a legszűkebb helyeken is.
A rozsdamentes acél mini golyóscsap általában egy negyedfordulatú elzárószelepet jelent, amelynek névleges furatmérete DN6-tól DN25-ig (1/8" - 1"), 304 (CF8) vagy 316 (CF8M) rozsdamentes acél házzal gyártják.
Alapvető funkciója a csővezeték nyitása vagy lezárása egy kör alakú átmenőlyukkal ellátott gömb alakú golyó elforgatásával. Az elzárószelep kategóriába tartozik, nem szabályozószelep.
A szabványos gömbcsapokkal összehasonlítva mélyen optimalizálja a beépítési helyet, súlyt, költséget és üzemi nyomatékot, így különösen alkalmas moduláris berendezésekbe és kompakt csőrendszerekbe való beépítésre.
Laboratóriumi precíziós műszerek: Be/ki vezérlés gázok vagy mikrofolyadék mennyiségek esetén, alacsony holttérfogatot és nulla szennyeződést igényel.
Mikro légkompresszorok és pneumatikus rendszerek: Nagyfrekvenciás kerékpározás alacsony nyomatékkal és hosszú élettartammal.
Ivóvíz és tisztavíz berendezések: 316L anyag polírozott belső furattal megakadályozza a nehézfémek kimosódását.
Kémiai analizátorok és gyógyszerészeti berendezések: Különféle gyenge savakkal és lúgokkal kompatibilis korrózióálló tömítések.
Az ipari termelés és a mindennapi élet finom vonatkozásaiban vannak gyakran rejtett kulcselemek, amelyek meghatározzák a hatékonyságot és a minőséget - Rozsdamentes acél menetes mini golyóscsap. A folyadék fontos tagjaként vezérlőrendszerek, mini golyóscsapunk egy kitűnő szerkezetével a modern ipar nélkülözhetetlen része, hatékony teljesítmény és széles körű alkalmazások. Ez a cikk fog elmélyüljön a mini golyóscsapok működési elve.
A rozsdamentes acél menetes mini golyóscsap, ahogy a neve is sugallja, egy olyan típusú golyósszelep, amely kompakt méretben és szerkezetben. Működési elve hasonló az a szabályos golyóscsap, amelynek központi eleme egy átmenőlyukkal ellátott golyó (szelepgolyónak nevezik), amelyet elforgatva nyitja és zárja a szelepet.
Mikor a gömbön lévő átmenő furat egy vonalban van a bemeneti és kimeneti nyílással szelep, a folyadék simán áthaladhat, és a szelep nyitott állapotban van; Be ellenkezőleg, amikor a gömb 90 fokkal elfordul, az átmenő lyuk bezárul a szeleptest mindkét oldalán lévő tömítőfelületek által a folyadék levágódik kikapcsol, és a szelep zárva van.
Ez az egyszerű forgatás nem csak egyszerű működéséhez, de kiváló tömítőképességgel is rendelkezik, így ideális választás a folyadékáramlás szabályozására.

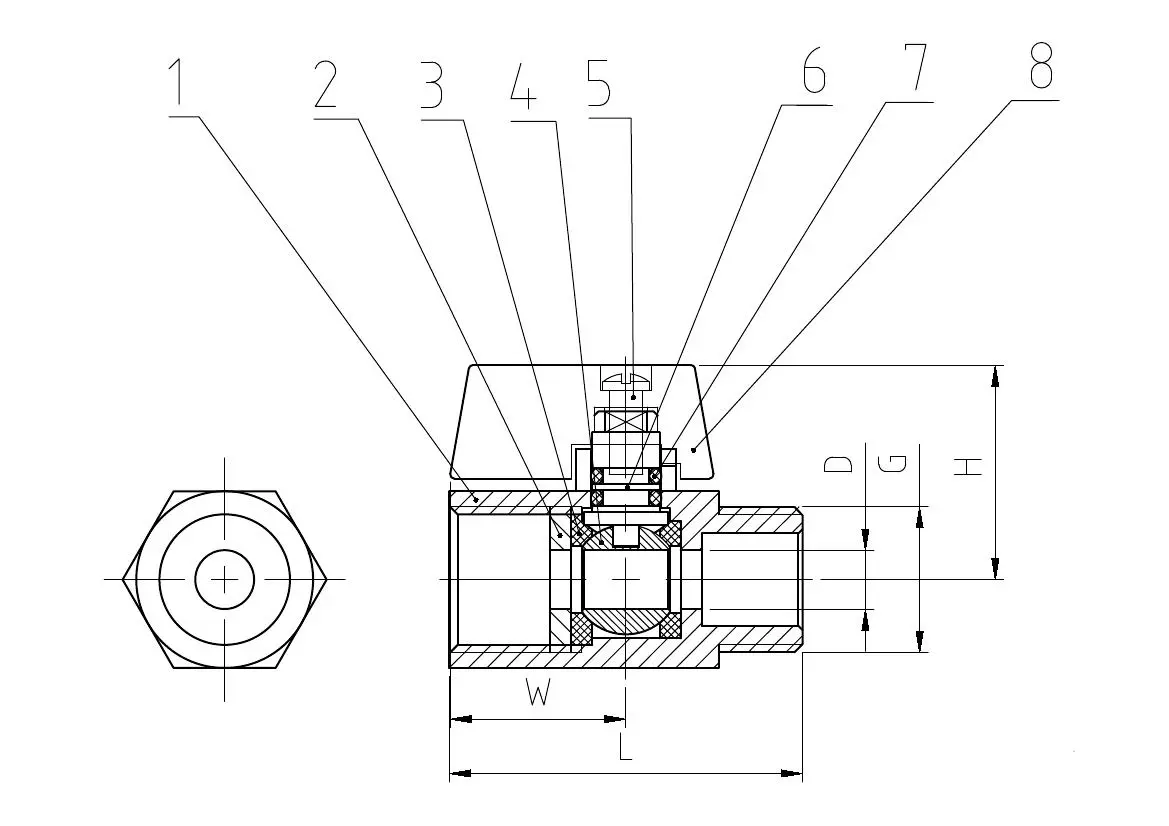

| NEM. | RÉSZ NEVE | ANYAG | |
| 1 | TEST | CF8 | CF8M |
| 2 | SAPKA | CF8 | CF8M |
| 3 | ÜLÉS | PTFE | PTFE |
| 4 | LABDA | SS304 | SS316 |
| 5 | CSAVAR | SS304 | SS304 |
| 6 | SZÁR | SS304 | SS316 |
| 7 | O-GYŰRŰ | NBR | NBR |
| 8 | FOGANTYÚ | ALUMÍNIUM ÖTVÖZET/CF8 | ALUMÍNIUM ÖTVÖZET/CF8 |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
1. Mennyi ennek a mini golyóscsapnak a maximális üzemi nyomása?
1000 WOG (PN63) névleges érték, alkalmas vízhez, olajhoz, gázhoz és a legtöbb alacsony-közepes nyomású folyadékrendszerhez.
2. Hogyan válasszunk az SS304 és SS316 között?
SS304 (CF8) — Alkalmas általános víz-, olaj- és gázipari alkalmazásokhoz.
SS316 (CF8M) – Kloridokat, tengervizet vagy savas közeget tartalmazó környezetekhez ajánlott, kiváló korrózióállóságot biztosítva.
3. Milyen szálszabványok támogatottak?
Az NPT, BSPP, BSPT mind támogatott. Kérjük, rendeléskor adja meg preferenciáját.
4. Mi az üzemi hőmérséklet tartomány?
Normál tartomány: -20°C és 200°C között (-4°F és 392°F között). A PTFE ülés stabil tömítést biztosít a teljes tartományban.
Magas hőmérsékleti körülmények között PPL ülések állnak rendelkezésre, amelyek akár 300 °C-ot is bírnak.
5. Alkalmas ivóvízrendszerekhez?
Igen. Az SS316L + PTFE anyagkombináció alkalmas ivóvízvezetékekhez.
6. OEM vagy ODM testreszabást kínál?
Igen. A testreszabások közé tartoznak a fogantyústílusok, a test gravírozása, a hosszméretek és a menettípusok.
Kérjük, adja meg rajzait vagy specifikációit, és mérnökcsapatunk 24 órán belül válaszol a műszaki megoldással.
