Nagynyomású kovácsolt, rozsdamentes acélból készült monoblokk golyóscsap – kompakt, megbízható és korrózióálló

2026-06-16 0 Hagyj üzenetet

A JOEPAIrozsdamentes acél monoblokkgolyóscsap kifejezetten a folyadékok és gázok precíz áramlásszabályozására tervezték. Egy darabból álló karosszéria-konstrukciója nagy szivárgásmentességet biztosít, és kiküszöböli a hegesztési pontokat, jelentősen csökkentve a szivárgás kockázatát.

A szelep belsejében egy perforált golyó forog az áramlás elindításához vagy leállításához. A működtetés történhet manuálisan egy karral vagy automatikusan egy működtetővel. A robusztus rozsdamentes acél test kiváló korrózió- és kopásállóságot biztosít, így minimális karbantartás mellett hosszú élettartamot biztosít.

Hol használják?

A monoblokk golyóscsapokat széles körben használják ipari és kereskedelmi alkalmazásokban, különösen vegyi anyagokat szállító csővezetékekben.

A gyakori alkalmazások a következők:

∙ Víztisztító telepek

∙ Gőzvezetékek és túlnyomásos gázrendszerek

∙ Étel- és italipar (higiénikus tervezés)

∙ Gyógyszerészeti és petrolkémiai létesítmények

∙ Tengeri motorok és erőművek

A kompakt monoblokk kialakítás lehetővé teszi a könnyű beilleszthetőséget szűk helyű rendszerekbe, és biztosítja a biztonságos működést magas hőmérsékleten és nyomáson.

Működési elv

Rozsdamentes acél monoblokkgolyóscsapközponti lyukkal ellátott, száron keresztül forgatható gömb alakú golyót tartalmaz. Ha a furat párhuzamosan van a csővezetékkel, az áramlás felszabadul; merőlegesen az áramlás teljesen leáll.

Ez a forgatás történhet manuálisan vagy automatikus működtetővel. A kialakítás nagy integritású tömítést biztosít a labda és az ülés között, biztonságos működést biztosítva még hirtelen nyomásváltozások esetén is.

Műszaki előírások

Monoblokkgolyóscsapokkülönböző méretekben és nyomásértékekben kaphatók. Az általános specifikációk a következők:

Paraméter	Részletek
Test Anyaga	AISI 304 / AISI 316 rozsdamentes acél
Labdaanyag	AISI 304 / AISI 316 rozsdamentes acél
Ülés anyaga	PTFE (teflon), RPTFE, PPL
Csatlakozás típusa	Ostya karimás
Nyomásértékelés	PN16 ~ PN40
Mérettartomány	DN15 ~ DN200
Hőmérséklet tartomány	-29°C és +250°C között
Szerelési szabvány	ISO 5211 kompatibilis (testreszabható)

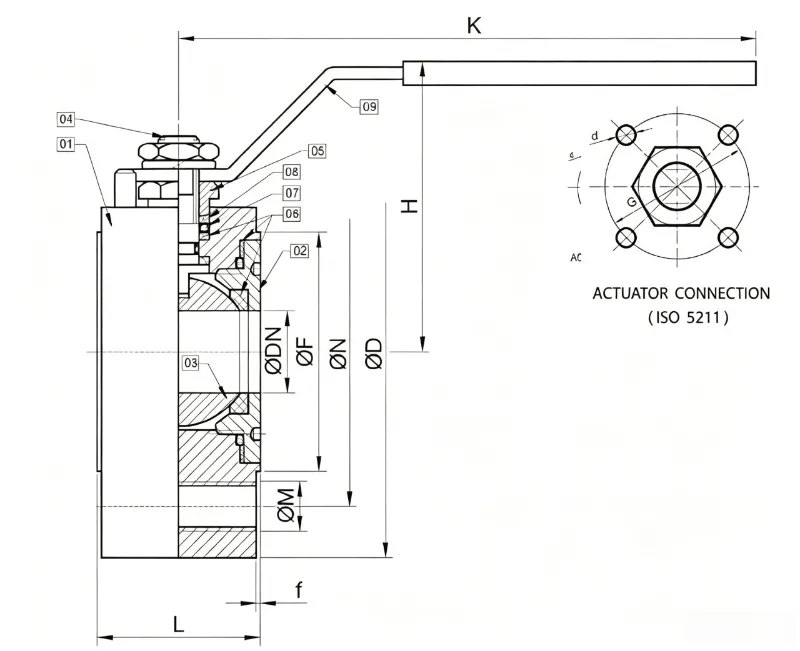

Fő méretek

MÉRET								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	ON	ØM	ØF	ON	ØM	ØF	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
11/2"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Miért válassz monoblokk golyósszelepet?

Kiváló szivárgásmentesség – A hegesztési pontok hiánya kevesebb lehetséges szivárgási utat jelent.

Korrózió- és kopásállóság – A rozsdamentes acél test hosszú élettartamot biztosít.

Alacsony karbantartási igény – A monoblokk kialakítás csökkenti a kopást és meghosszabbítja az élettartamot.

Gyors működés – A 90°-os elforgatás gyors nyitási/zárási ciklusokat tesz lehetővé.

Higiénikus és biztonságos – Ideális élelmiszer-, gyógyszer- és vegyipari folyamatokhoz.

Költséghatékony – A hosszú élettartam és az alacsony üzemeltetési költségek javítják a rendszer hatékonyságát.

Szüksége van egy megfelelő rozsdamentes acél monoblokkragolyóscsapa jelentkezésedhez? Forduljon csapatunkhoz műszaki támogatásért, egyedi megoldásokért vagy rendszerkövetelményeihez szabott árajánlatért.
