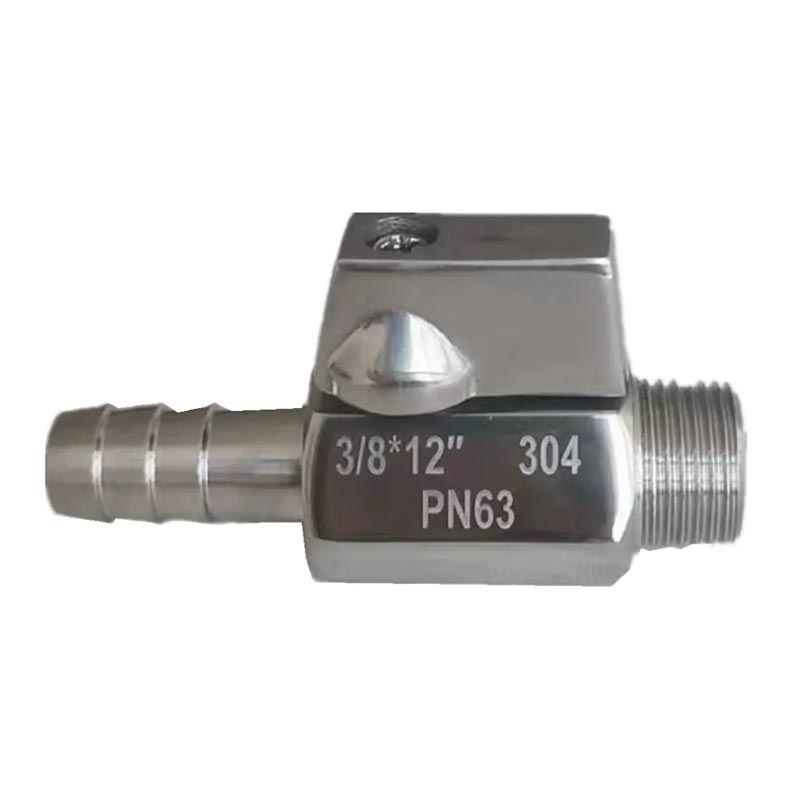

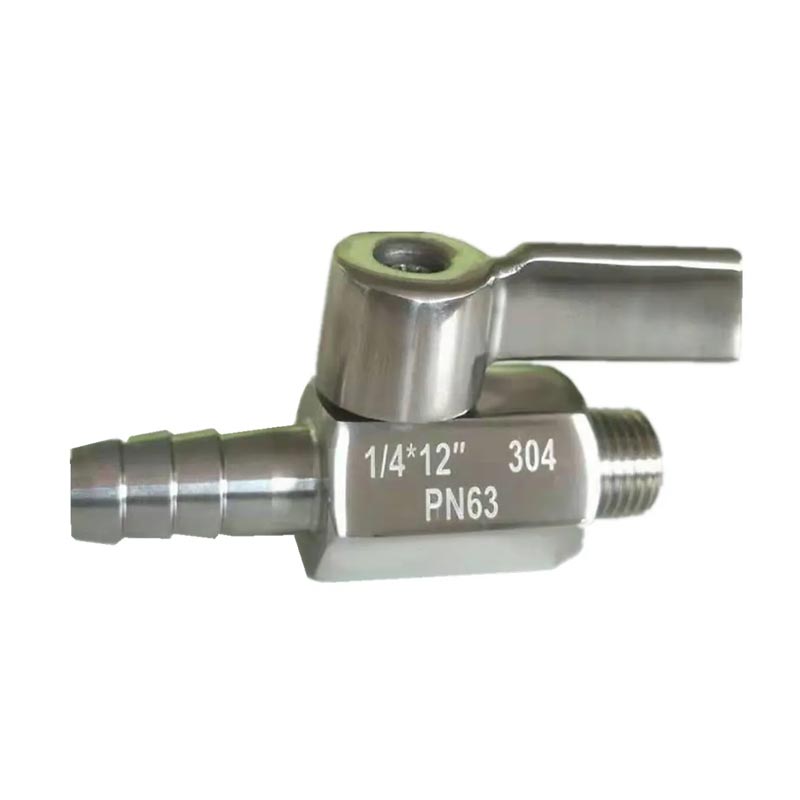

A JOEPAI rozsdamentes acél menetes csonktömlő mini golyósszelep precíziós tervezésű hídként szolgál a merev menetes csőrendszerek és a rugalmas tömlőcsatlakozások között. Az ISO-tanúsítvánnyal rendelkező létesítményünkben tervezett és gyártott szelep nélkülözhetetlen eleme a közepes és kis léptékű áramlásszabályozási alkalmazásoknak műszerekben, orvosi berendezésekben, mikroszivattyúkban és precíziós ipari rendszerekben.
| Funkció | Specifikáció |
| Tervezési funkció |
Kifújásbiztos szár kialakítás |
| Gyártás |
Teljesen szilika szol befektetési öntés |
| Port típusa |
Csökkentett port |
| Művelet |
Fogantyúval működtetett, negyed fordulattal |
| Mérettartomány |
1/8" – 3/4" (DN6 – DN20) |
| Anyaglehetőségek |
SS304 (CF8) / SS316 (CF8M) |
| Nyomásértékelés |
1000 WOG / 1000 PSI / PN63 |
| Ülés anyaga |
PTFE / RPTFE / PPL |
| Befejezés |
Felületi polírozás |
| Üzemi hőmérséklet |
-20 ℃ -232 ℃ |
| Megfelelő adathordozó |
Víz, olaj, gáz, levegő |
| Tervezési szabvány |
ASME B16.34 |
| Menetes végek |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Ellenőrzés és tesztelés |
API 598 / MSS SP-110 / EN 12266 |
1.Beépített kétvégű csatlakozás: külső menet + többgerincű tömlővég egy testben. Távolítsa el az extra adaptereket, csökkentse az esetleges szivárgó csatlakozásokat és a BOM-költséget.
2. Kompakt, precíziós öntött rozsdamentes acél test, PN63 nagynyomású besorolás, ideális szűk helyekre a gépek szekrényeiben.
3.SS304/SS316 standard anyagként, opcionális SS304L/SS316L; nagyobb korrózióállóság, mint a sárgaréz miniszelepek gázhoz, vízhez, könnyű vegyi közegekhez.
4. Kombinált metrikus hegyes és birodalmi menetméret, kompatibilis a világszerte szabványos merev csővel és rugalmas gumi/PU tömlővel.
5. Illeszkedésre kész kialakítás, közvetlenül csatlakoztassa a berendezés menetes portját és a rugalmas csövet, ezzel megtakarítva az összeszerelési időt az OEM gyártóknak.
6. A méret, az anyag és a nyomásérték állandó lézeres jelölése az egyszerű készletkezelés és a tengerentúli ellenőrzés érdekében.
A JOEPAI rozsdamentes acél menetes mellbimbótömlő mini golyósszelepe a legkülönbözőbb iparágakban és alkalmazásokban megbízható:
Ipar és gyártás
- Pneumatikus vezérlőrendszerek és műszerfalak
-Hidraulikus és kenési rendszerek
-Feldolgozó berendezések és csúszótalpas szerelvények
Orvosi és Laboratóriumi
- Orvosi eszközök és analitikai műszerek
- Laboratóriumi gáz- és folyadékkontroll
- Gyógyszeripari feldolgozó berendezések
Víz és környezetvédelem
- Vízkezelő és elosztó rendszerek
-Öntöző és mezőgazdasági berendezések
- Sótalanító üzemek
Olaj, gáz és vegyi anyagok
- Üzemanyag- és gázkezelő rendszerek
- Vegyi befecskendezési és mintavételi helyek
- Korrozív közeg szabályozása
A JOEPAI átfogó OEM testreszabási szolgáltatásokat nyújt a rozsdamentes acél menetes csonktömlő mini golyósszelepéhez. Tisztában vagyunk azzal, hogy minden alkalmazásnak egyedi követelményei vannak, és mérnöki csapatunk készen áll az Ön pontos specifikációinak megfelelő megoldások szállítására.

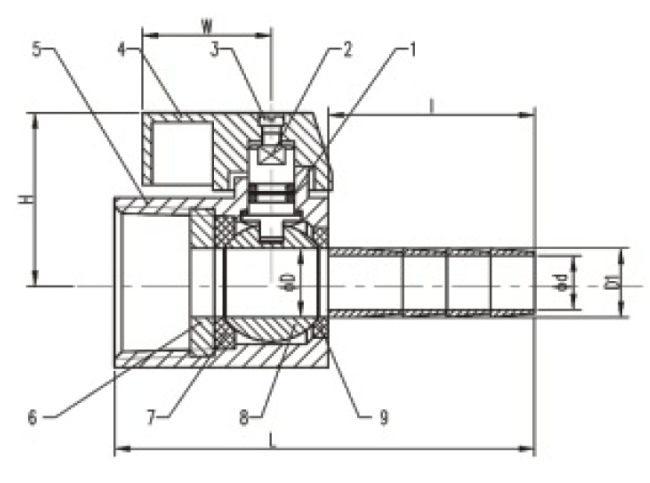

| NEM. | RÉSZ NEVE | ANYAG | |
| 1 | O-GYŰRŰ | NBR | NBR |
| 2 | SZÁR | SS304 | SS316 |
| 3 | CSAVAR | SS304 | SS304 |
| 4 | FOGANTYÚ | ALUMÍNIUM ÖTVÖZMÉNY/CF8 | ALUMÍNIUM ÖTVÖZET/CF8 |
| 5 | TEST | CF8 | CF8M |
| 6 | SAPKA | CF8 | CF8M |
| 7 | GOLYÓÜLÉS(A) | PTFE | PTFE |
| 8 | LABDA | SS304 | SS316 |
| 9 | GOLYÓÜLÉS(B) | PTFE | PTFE |
| Méret | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Megjegyzés: A változatok a menet konfigurációjától és a végtípustól függenek. A pontos méretekért tekintse meg az adott termékrajzokat.
Gyártási Kiválóság
-ISO 9001:2015 tanúsítvánnyal rendelkező gyártó létesítmény
-A legkorszerűbb szilícium-dioxid szol befektetési öntés gyártósorok
- Házon belüli precíziós megmunkálási és összeszerelési képességek
- Átfogó minőségellenőrzés az alapanyagtól a késztermékig
Iparági megfelelőség
- Tervezési szabványok: ASME B16.34
- Ellenőrzés és tesztelés: API 598, MSS SP-110, EN 12266
- Anyagtanúsítvány kérésre elérhető
Globális elérés és tapasztalat
- Több éves tapasztalat ipari szelepgyártásban és exportban
- Megbíznak az ügyfelek Észak-Amerikában, Európában, Ázsiában és a Közel-Keleten
- Bizonyított tapasztalat a szelepmegoldások terén különböző iparágakban
Minőségi elkötelezettség
-100%-os nyomáspróba minden szelepen
- Anyagellenőrzés és nyomon követhetőség
- Szigorú méretellenőrzés
- Elkötelezettség a folyamatos fejlesztés mellett
Ügyfélközpontú szolgáltatás
- Érzékeny műszaki támogatás és alkalmazástervezés
- Rugalmas rendelési mennyiség a mintától a nagy tételig
- Pontos szállítás és megbízható logisztika
- Értékesítés utáni támogatás és garancia
V: A rozsdamentes acél mini golyóscsapot általában víz, olaj, gáz és egyéb folyadékok vezérlésére használják kompakt csőrendszerekben, berendezésekben és automatizálási alkalmazásokban.
A: SS316 jobb korrózióállóságot biztosít molibdéntartalmának köszönhetően, így alkalmas vegyi, tengeri és zord környezetre. Az SS304-et széles körben használják általános ipari alkalmazásokhoz.
V: Különféle menetszabványokat kínálunk, beleértve az NPT, BSP, DIN, ISO228 és JIS szabványokat, hogy megfeleljenek a különböző nemzetközi csővezetéki követelményeknek.
V: Igen. Az OEM testreszabási lehetőségei közé tartoznak az anyagok, a menettípusok, a méretek, a felületkezelés és a logójelölés.
V: Alkalmas vízhez, olajhoz, gázhoz és más kompatibilis ipari folyadékokhoz a megadott nyomás- és hőmérséklet-tartományon belül.
