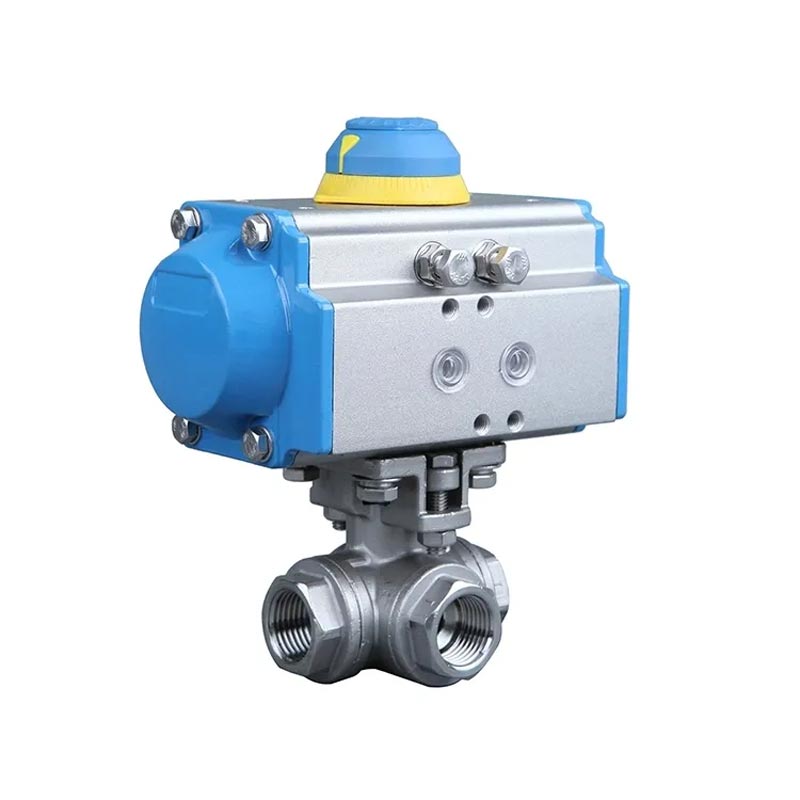

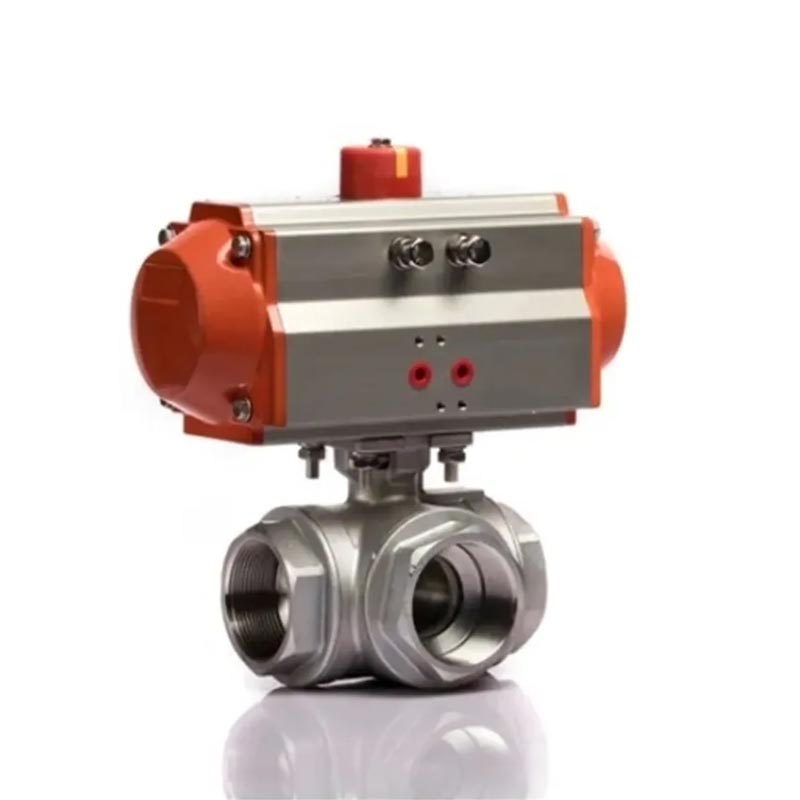

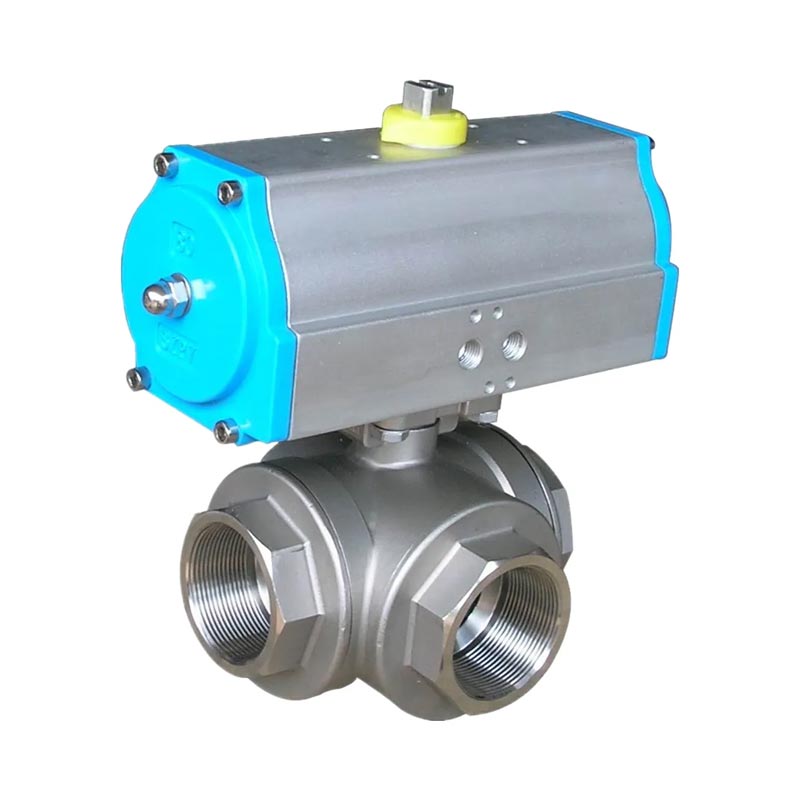

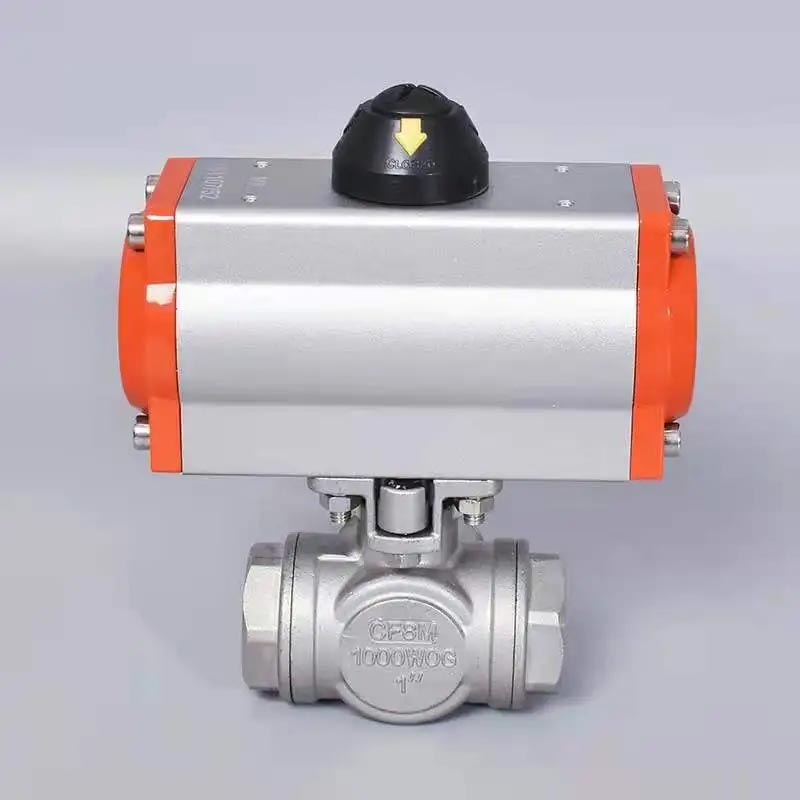

A JOEPAI rozsdamentes acél menetes háromutas pneumatikus golyósszelep jellemzői kiváló minőségű 304 vagy 316 rozsdamentes acél kovácsolt szelepház és fel van szerelve nagy teljesítményű kettős vagy egyszeres működésű pneumatikus hajtóművekkel automatikus nyitás és zárás vezérlés. Kompakt menetes csatlakozás szerkezete leegyszerűsíti a telepítést és a karbantartást, alkalmazkodik a különféle szabványoknak, például NPT és BSP, és PTFE-t vagy megerősített tömítőanyagokat használ a tömítő részhez. T- vagy L-alakú csatornához alkalmas struktúrákat, és közepes eltérítést, összevonást vagy váltást érhet el műveletek. Széles körben használják folyadék-automatizálási vezérlőrendszerekben.
Befektetési öntőtest
Üzemi nyomás 1000 W.O.G.
Állítható szártömítés
Tiszta teflon tömítések és ülések
Hőmérséklet-tartomány: -60 és 450 °F között
ISO5211 közvetlen szerelőlap kivitel hajtóművekhez
Kifújásbiztos szár, tömör golyó az ügyfél kérése szerint
100%-os szivárgás tesztelve 100 psi levegővel víz alatt
Hidrosztatikus próbanyomás: 1500 psi
Zárószerkezet fogantyúja (opcionális)
| 1 | Test | CF8/CF8M | 8 | Szár | SS304/SS316/SS |
| 2 | Sapka | CF8/CF8M | 9 | Nyomós alátét | PTFE |
| 3 | Sapka | CF8/CF8M | 10 | Csomagolás | PTFE |
| 4 | Labda | SS304/SS316/SS | 11 | Mirigy | SS304/SS |
| 5 | Ülés | PTFE | 12 | Szára dió | SS304/SS |
| 6 | Tömítés-A | PTFE | 13 | Csak a visszavonulás blokkolása | SS304/SS |
| 7 | Tömítés-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Rd | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Termék neve | 3-utas rozsdamentes acél menetes golyóscsap pneumatikus Működtető |
| 1. Anyag | Rozsdamentes acél 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Méret | 1/4''~4'' (DN6~DN100) |
| 3. Tanúsítvány | ISO9001 és CE |
| 4. Kikötő | Csökkentett/teljes port |
| 5. Üzemi nyomás | 1000 PSI (PN63/6,3 Mpa) |
| 6. A kapcsolat véget ér | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Üzemi hőm. | -20-300°C |
| 8. Megfelelő közeg | Víz, földgáz, olaj és némi korrozív folyadék |
| 9. Pecsét | PTFE, RPTFE, PPL |
| 10. Zárás | Opció |
| 11. Ellenőrzés és tesztelés | API598 szerint |
| Szállítás | |
| Szállítási idő | 20-30 nap |
| Csomag | Szabványos exportáló rétegelt lemez tok |
| Szállítási kikötő | Ningbo/Sanghaj, Kína |
| Szállítási feltételek | Exw, FOB, CFR, CIF stb. |
| Fizetési feltételek | T/T, Western Union stb. |
| 30% előleg, 70% egyenleg kiszállítás előtt vagy másolat ellenében a BL | |
| Garancia | 18 hónappal a gyár elhagyása után |
| Előny | Az OEM alkalmazható |
| Mások | Gyártunk karimás golyóscsapot, tolózárat, gömbszelepet, Visszacsapó szelep, tűzcsap szelep, nyomásfokozó szelep, teljesen hegesztett Golyósszelep és Y szűrő stb. |
