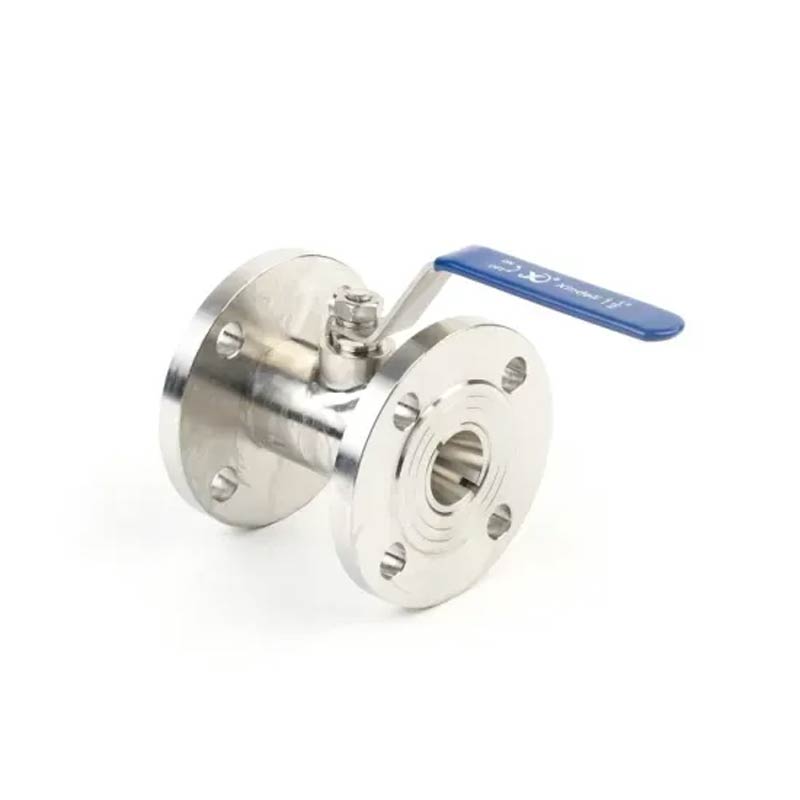

A JOEPAI tartós 1 db ANSI karimás golyóscsap CLASS 150LB megfelel az ANSI szabványnak B16.5 150LB szabvány, precíziós öntött szeleptestet alkalmaz, kompakt összességében szerkezete és kiváló tömítési teljesítménye. Folyadéklezárásra alkalmas ill kapcsolási vezérlés különféle ipari csővezetékekben, széles körben használatos petrolkémiai, energiaipari, vízkezelési és általános ipari rendszerek, különösen alkalmas korlátozott helyű vagy könnyű alkalmazásokhoz.
Az 1PC ANSI karimás golyóscsap CLASS 150LB működési elve nagyon egyszerű. Amikor a fogantyú forog, a gömb is forog, ezáltal változik a gömb belső furata és a szeleptest közötti igazítás csatorna. Zárt állapotban a gömb alakú furat nincs egy vonalban a szeleptest csatorna, megakadályozva a folyadék áthaladását. A szabadban állapotban a gömb alakú furat egy vonalba esik a szeleptest csatornájával, lehetővé téve a folyadékot szabadon áthaladni.
A golyóscsapok egyik előnye, hogy gyorsan be tudnak kapcsolni, ill ki a fogantyú nagy elforgatása nélkül. Ez 1PC ANSI-t tesz ki Karimás golyóscsap OSZTÁLY 150LB, különösen alkalmas olyan helyzetekre szükség van a folyadékáramlás gyakori szabályozására.
Szemtől szembeni méret: B16.10-1992
Karimás csatlakozás: ANSI B16.5
HŐMÉRSÉKLETTARTOMÁNY: -20ºC~150ºC
ALKALMAS KÖZEG: VÍZ, OLAJ, LEVEGŐ ÉS NÉHÁNY MARÓ FOLYADÉK
BEFEKTETÉSI ÖNTÉSTEST
TERVEZÉS: ANSI B16.34, API608
TESZT: API 598, API 6D
ANYAG: SZÉNACÉL WCB/DIN1.0619
ROZSDAMENTES ACÉL 304/1.4308
ROZSDAMENTES ACÉL 316/1.4408
| 1 | Sapka | WCB/CF8/CF8M | 9 | Nyomós alátét | SS/SS304/SS316 |
| 2 | Test | WCB/CF8/CF8M | 10 | Csomagolás | SS/SS304/SS316 |
| 3 | Csavar | SS/SS304/SS316 | 11 | Mirigy | SS/SS304/SS316 |
| 4 | Ülés | PTFE | 12 | Fogantyú | SS |
| 5 | Csavar alátét | SS/SS304/SS316 | 13 | Rugós alátét | SS/SS304/SS316 |
| 6 | Hatlapfejű anya | SS/SS304/SS316 | 14 | Szára dió | SS/SS304/SS316 |
| 7 | Labda | SS/SS304/SS316 | 15 | Műanyag burkolat | Műanyag |
| 8 | Szár | SS/SS304/SS316 |
| NPS | d | D | D1 | D2 | T | f | L | W | H | N | d2 |
| 1/2" | 15 | 90 | 60.3 | 34.5 | 11.2 | 2 | 108 | 125 | 65 | 4 | 16 |
| 3/4" | 20 | 100 | 69.9 | 42.9 | 11.2 | 2 | 117 | 135 | 75 | 4 | 16 |
| 1" | 25 | 110 | 79.4 | 50.8 | 12 | 2 | 127 | 135 | 87 | 4 | 16 |
| 11/4" | 30 | 160 | 88.9 | 63.5 | 12.7 | 2 | 140 | 147 | 90 | 4 | 16 |
| 11/2" | 36 | 160 | 98.4 | 73 | 14.3 | 2 | 165 | 180 | 95 | 4 | 16 |
| 2" | 46 | 185 | 120.7 | 92.1 | 15.9 | 2 | 178 | 180 | 110 | 4 | 19 |
| 21/2" | 57 | 185 | 139.7 | 104.8 | 17.5 | 2 | 190 | 200 | 120 | 4 | 19 |
| 3" | 73 | 305 | 152.4 | 127 | 19.1 | 2 | 203 | 230 | 130 | 4 | 19 |
| 4" | 90 | 305 | 140.5 | 157.2 | 23.9 | 2 | 229 | 240 | 150 | 8 |
19 |
