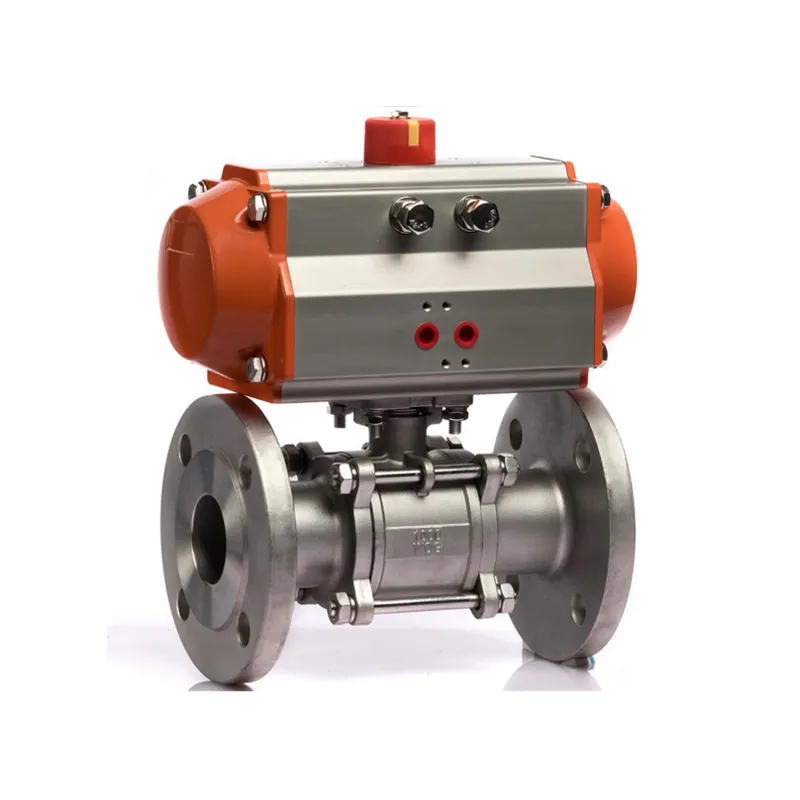

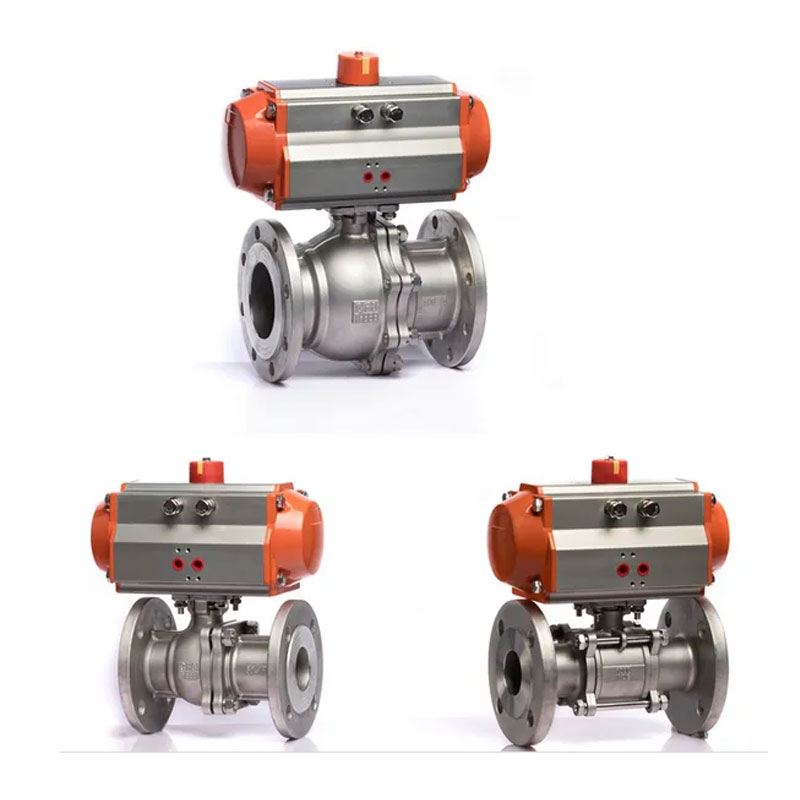

A Wenzhou Joepai Valve Co., Ltd. egy szállító, integráló tervezés, K + F, gyártás és értékesítés. A 3PC -os karimás gömbszelep pneumatikus működtetővel A gyártott PN40 -et a Nemzetközi Szabványügyi API, ANSI, JIS, ISO, DIN, GOST, BS és hazai szabványok JB, GB.
A társaságnak CAD szelep kialakítása, UG háromdimenziós modellezése és Minőségi ellenőrző és tesztelési központok. Nagy teljesítményű gyártóberendezések és A tökéletes tesztelési módszerek hatékonyan javíthatják a termék minőségét és hatékonyan védi az ügyfelek érdekeit.
Üdvözöljük a hazai és a külföldi ügyfeleket, hogy őszintén működjenek együtt és hozzanak létre Ragyogó együtt!
A háromrészes karimás gömbszelep szerkezete lehetővé teszi a közvetlen online A csővezetékekre telepített szelepek ellenőrzése és karbantartása hatékonyan Az eszköz leállásának csökkentése és a költségek csökkentése.
A három darabból álló gömbszelep ék alakú tömítőszerkezete a a szelep szárának által biztosított mechanikai erő, hogy a golyó éket a szelep ülés a tömítéshez, biztosítva, hogy a szelep tömítés teljesítménye legyen nem befolyásolja a csővezeték nyomáskülönbségének változása és a megbízható tömítés A teljesítményt különféle munkakörülmények között garantálják.
A gömbszelepek sorozatának egy ülés -kialakítása kiküszöböli a problémát A rendellenes nyomásnövekedés befolyásolja a tápközeg használatát a szelepkamrában.
A háromrészes amerikai szabványos gömbszelep alacsony nyomaték -kialakítású és szerkezetileg megtervezett szár, amelyet könnyen kinyithat és bezárható, csak a kis fogantyú; A súrlódás nélküli nyílási és záró funkció megoldja a problémát a hagyományos szelepek, amelyek befolyásolják a tömítést a tömítés közötti kölcsönös súrlódás miatt felületek.
| NYOMÁS | PN40 |
| Szemtől szembeni dimenziók | GB/T12221-1989 |
| Karima végi dimenziók | GB/9113 |
| TERVEZÉS | GB/T12237-1989 |
| TESZT | GB/T13927-1992 |
| Anyagi standard | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Hex dió | SS304/SS | 9 | Tolóerőmosó | PTFE |
| 2 | Csavar | SS304/SS | 10 | Csomagolás | PTFE |
| 3 | Csavarmosó | SS304/SS | 11 | Mirigy | SS304/SS |
| 4 | Test | WCB/CF8M/CF8 | 12 | Fogantyú | SS304/SS |
| 5 | Sapka | WCB/CF8M/CF8 | 13 | Tavaszi mosó | SS304/SS |
| 6 | Ülés | PTFE | 14 | Szár anya | SS304/SS |
| 7 | Labda | SS316/SS304/SS | 15 | Műanyag burkolat | Műanyag |
| 8 | Szár | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-D |
| 1/2 " | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4 " | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1 " | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4 " | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2 " | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2 " | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2 " | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3 " | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4 " | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
