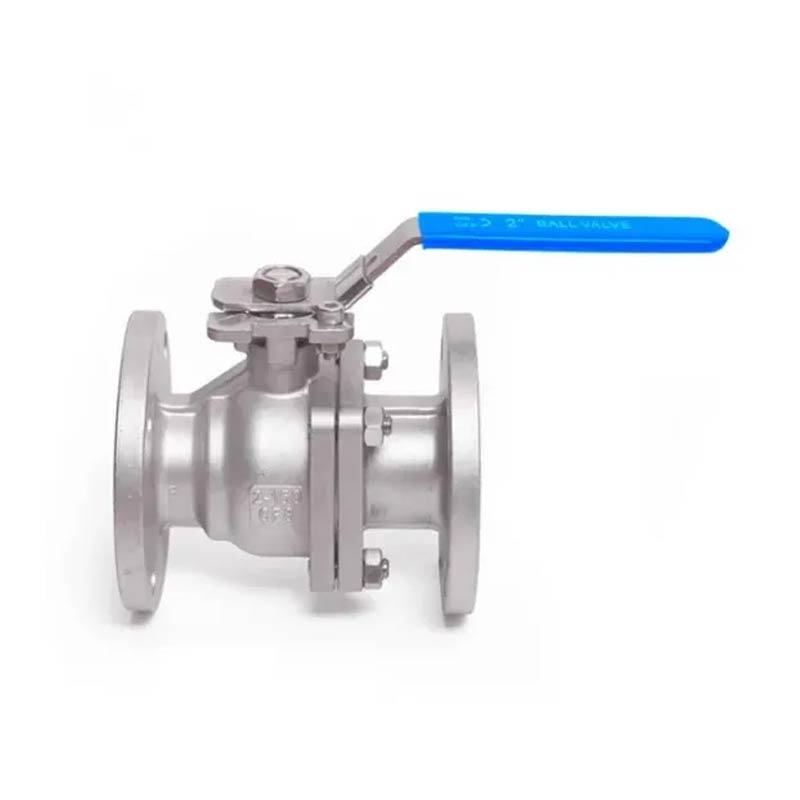

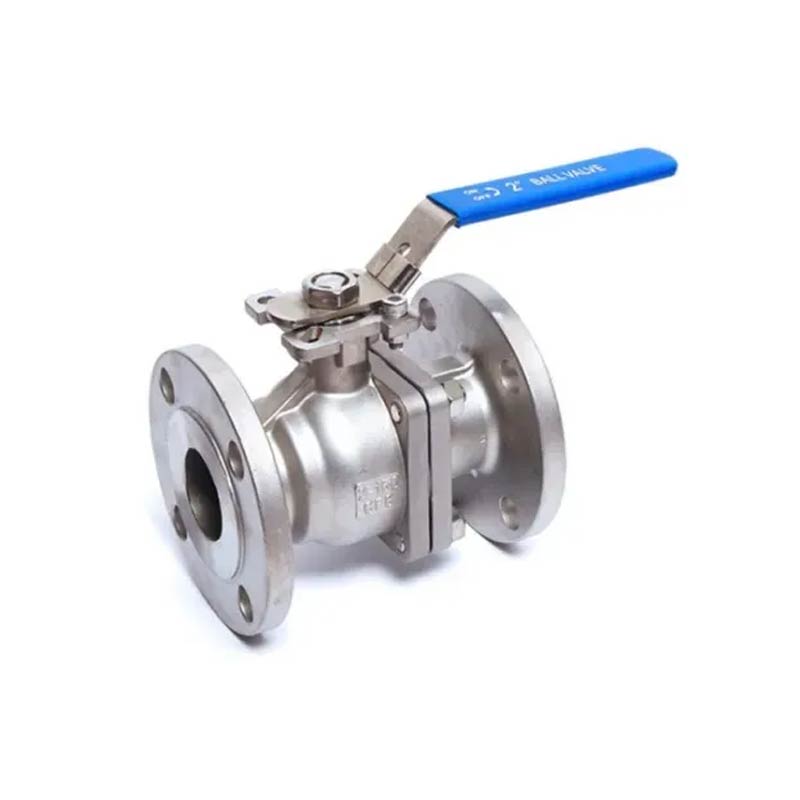

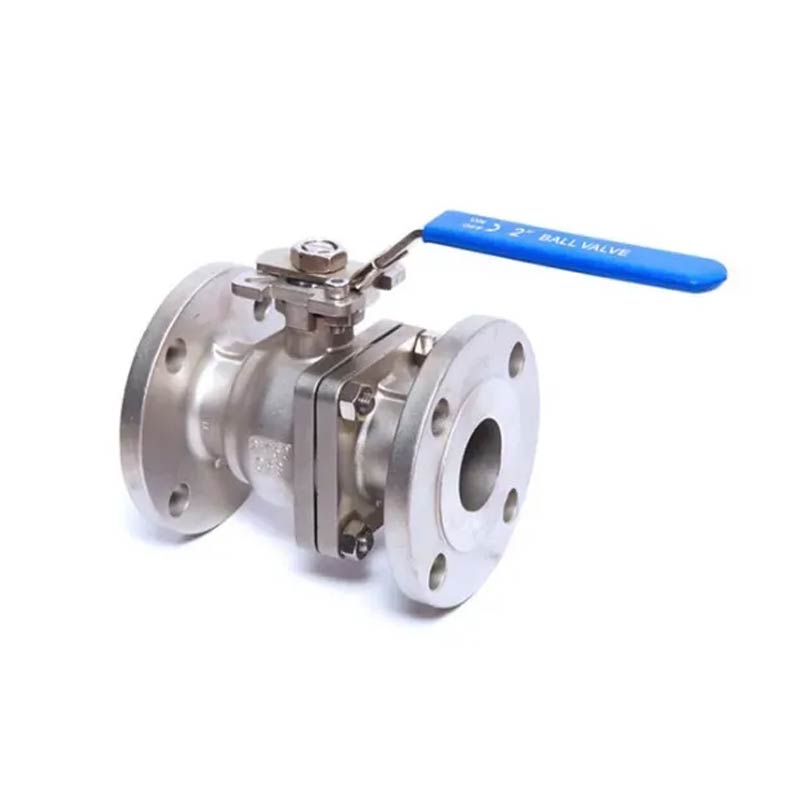

A JOEPAI vezető szelepgyártó. Az ANSI CLASS150LB rozsdamentes acél karimás úszógolyós szelep működési elve az, hogy kinyit, ill. zárja el a szelepet a szelepmag elforgatásával. A golyóscsap kapcsolók vannak könnyű, kis méretű, nagy átmérőre készíthető, megbízható tömítés, egyszerű felépítésű, könnyen karbantartható, valamint a tömítőfelület ill A gömbfelületek gyakran zárt állapotban vannak, ami nem könnyen korrodálódik média által. Széles körben használják a különböző iparágakban. Karimás golyóscsapok egyedi előnyei vannak, mint például a súrlódásmentes kapcsolók, kevesebb kopás tömítések, kis nyitási és zárási nyomaték, valamint a méretcsökkentés lehetősége az aktuátorról. Széles körben használják a szigorú vízellátású petrolkémiai városokban ellátási és vízelvezetési követelmények.
A folyadék ellenállása kicsi, ellenállási együtthatója egyenlő hogy egy azonos hosszúságú csőszakasz.
Egyszerű szerkezet, kis méret és könnyű súly.
Szigorúan megbízható. A műanyagot széles körben használják tömítőfelületként golyóscsapokhoz, jó tömítési teljesítménnyel. Azt is széles körben használták vákuumrendszerekben.
Könnyen kezelhető, gyors nyitás és zárás, csak 90°-kal kell elforgatni teljesen nyitotttól teljesen zártig, kényelmesen távirányítható.
Könnyen karbantartható, a gömbcsap szerkezete egyszerű, és a tömítőgyűrű is általában mozgatható, így a szétszerelés és csere viszonylag kényelmes.
Amikor a szelep teljesen nyitott vagy teljesen zárt, a tömítőfelületek a a golyó és a szelepülés el van választva a közegtől. Amikor a közeg elmúlik keresztül, a szelep tömítőfelülete nem korrodálódik.
Széles körben alkalmazható, néhány millimétertől néhányig terjedő átmérőkkel méter, és alkalmas a nagy vákuumtól a magasig terjedő alkalmazásokhoz nyomást.
1. Tervezési és gyártási szabvány: API 6D, API 608, BS 5351.
2. Nyomás és hőmérséklet szabvány: ASME B16.34.
3. Szemtől szembeni méretszabvány: ASME B16.10.
4. Karima szabvány: ASME B16.5, ASME B16.47.
5. Test and Inspect szabvány: API 598, API 6D.
| Termék neve | Lebegő Ansi 150 lb rozsdamentes acél 2db karimás golyóscsap |
| 1. Anyag | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB stb. |
| 2. Méret | 1/2-8 hüvelyk (DN15-DN200) |
| 3. Menet szabvány | ISO9001 és CE, TS |
| 4. Kikötő | Teljes port |
| 5. Üzemi nyomás | 150LB ~ 1500LB |
| 6. A kapcsolat véget ér | Karima |
| 7. Üzemi hőm. | -20 ~ 300ºC, vagy a vevői igények szerint különböző ipar. |
| 8. Megfelelő közeg | Víz, földgáz, olaj és némi korrozív folyadék |
| 9. Működtetett | Fogantyúval működtethető, opcionálisan zárható |
| 10. Ellenőrzés és tesztelés | API598 szerint |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
