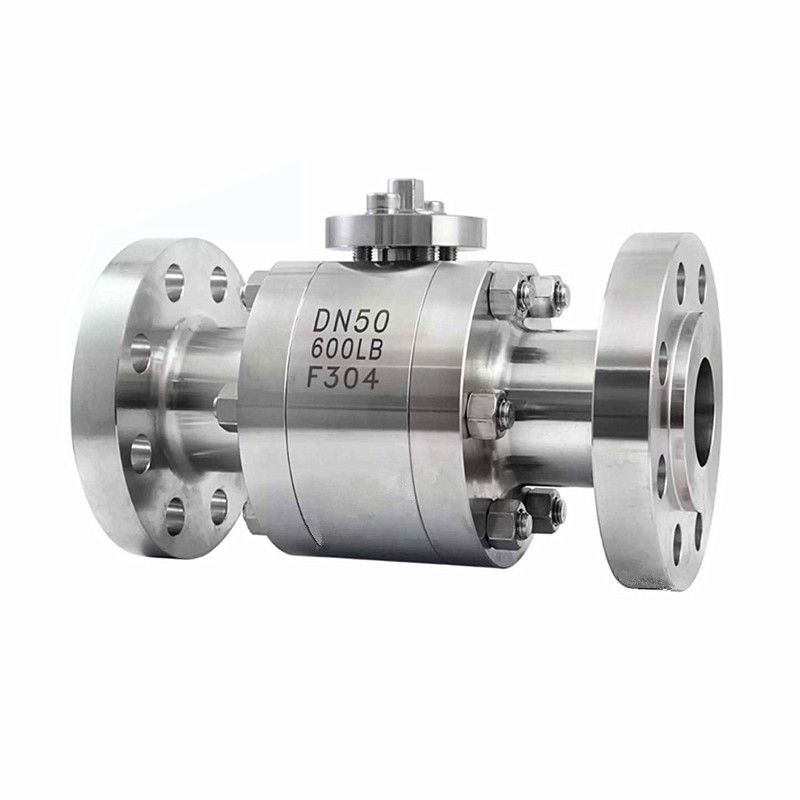

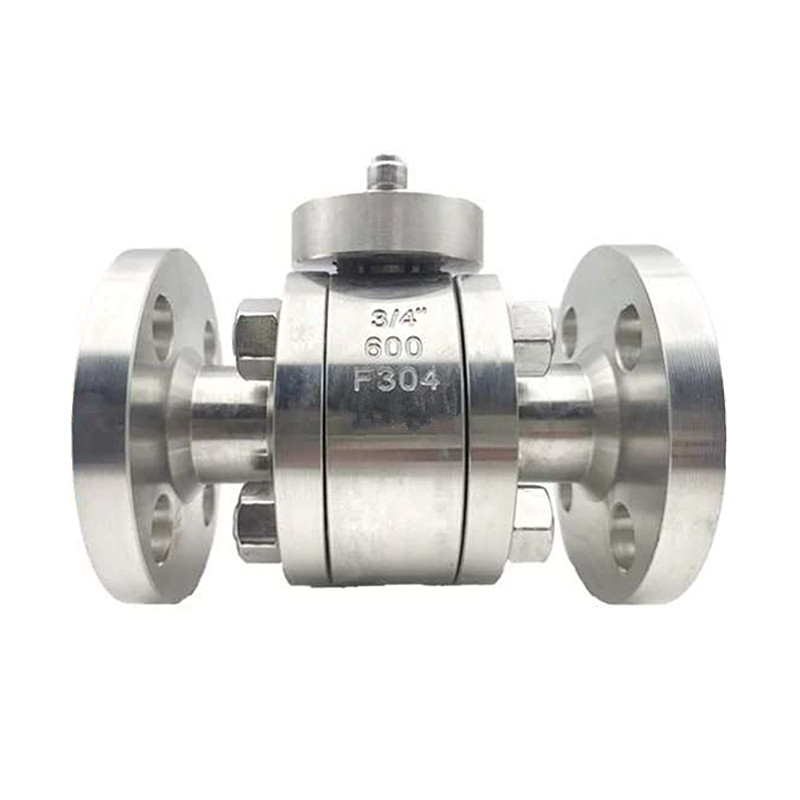

ANSI karimás nagynyomású kovácsolt golyóscsap 600LB

A JOEPAI Valve 2003 óta mélyen részt vesz az ANSI karimás, nagynyomású kovácsolt golyósszelepek 600LB piacán, a személyre szabott és export szolgáltatásokra összpontosítva. kovácsolt nagynyomású szelepek, gazdag OEM tapasztalattal és nemzetközi projektegyeztetési rekordok. Az olyan ipari alkalmazásokban, ahol nehéz körülmények, például magas nyomás, magas hőmérséklet vagy korrozív közegek vannak, a kovácsolt golyóscsapok gyakran megbízhatóbb választás, mint az öntött szelepek. Ellentétben a legtöbb öntési eljárást alkalmazó golyósszeleppel, a kovácsolt szelepek egyedülálló gyártási módszerrel jelentősen javítják szerkezeti szilárdságukat és nyomásállóságukat. Válasszon kovácsolt golyóscsapot olyan nehéz körülményekhez, ahol a biztonság, a megbízhatóság és a maximális szilárdság nem alku tárgya.

Tervezési előnyök

Háromrészes test kialakítása: A szeleptest két részre oszlik, megkönnyítve a karbantartást és az alkatrészek cseréjét, csökkentve az állásidőt, miközben javítja a szelep általános szilárdságát és tömítési teljesítményét;

Kovácsolt acél anyag: A szeleptest, a golyó és a szelepszár mind kiváló minőségű kovácsolt acélból (pl. A105, F304, F316) készül, amely nagy szilárdsággal és jó korrózióállósággal rendelkezik. Ellenáll a különféle kémiai közegek eróziójának, és meghosszabbítja a szelep élettartamát;

Lebegő golyós kialakítás: A labda szabadon lebeghet a közeg nyomása alatt, és szorosan illeszkedik a szelepülékhez, jó tömítőhatást biztosítva, és nem biztosítja a szivárgás kockázatát;

Karimás csatlakozás: szabványos karimás csatlakozási módszert alkalmaz, amely megfelel az ASME B16.5 szabványnak, biztosítva a telepítés megbízhatóságát és tömítettségét;

Tűzbiztonsági tervezés: Az API 607 ​​szabványnak megfelelő szelep még tűz esetén is képes megőrizni a tömítési teljesítményt, megakadályozva a közeg szivárgását és biztosítva a rendszer biztonságát;

Antisztatikus eszköz: Beépített antisztatikus eszközzel felszerelve hatékonyan megakadályozza a statikus feltöltődést, csökkenti a tűz- és robbanásveszélyt, és különösen alkalmas gyúlékony és robbanásveszélyes közegek szabályozására;

Többféle működési mód: felszerelhető kézi, pneumatikus, elektromos vagy hidraulikus működtetőkkel a távirányítású automatikus vezérlés érdekében.

Miután a szelep kialakítása elkészült, szakképzett technikusaink folytatják a kovácsolási folyamatot. A kovácsolás során mechanikai erőt alkalmaznak – gyakran hővel kombinálva –, hogy a fémet nagy szilárdságú, sűrű alkatrészekké alakítsák. Mind a szeleptest, mind a belső részek kovácsoltak, ami rendkívül robusztus, nagy teherbírású szelepeket eredményez, amelyek megbízható teljesítményt nyújtanak még a legigényesebb körülmények között is.

Műszaki előírás

Névleges átmérő: 1/2" - 8" (DN15 - DN200)

Nyomásosztály: 150LB ~ 600LB

Hőmérséklet-tartomány: -29 ℃ és +425 ℃ között

Csatlakoztatási mód: Karimás csatlakozás (az ASME B16.5 szabványnak megfelelő)

Üzemmód: kézi, pneumatikus, elektromos, hidraulikus

Tervezési szabvány: API 608, ASME B16.34

Tesztelési szabvány: API 598, ISO 5208

Tűzvédelmi tervezés: API 607

Alkalmazható közegek: víz, olaj, gáz, vegyi közeg stb.

Kovácsolt golyóscsap-alkatrészek anyagai

Fő méretek

Clány 150LB                                                                                                                                                                                                                                                                                                                                                        Mértékegység: mm

Clány 300LB                                                                                                                                                                                                                                                                                                                                                     Mértékegység: mm

Clány 600LB                                                                                                                                                                                                                                                                                             Mértékegység: mm

NPS	DN	d	L			KARIMA						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
