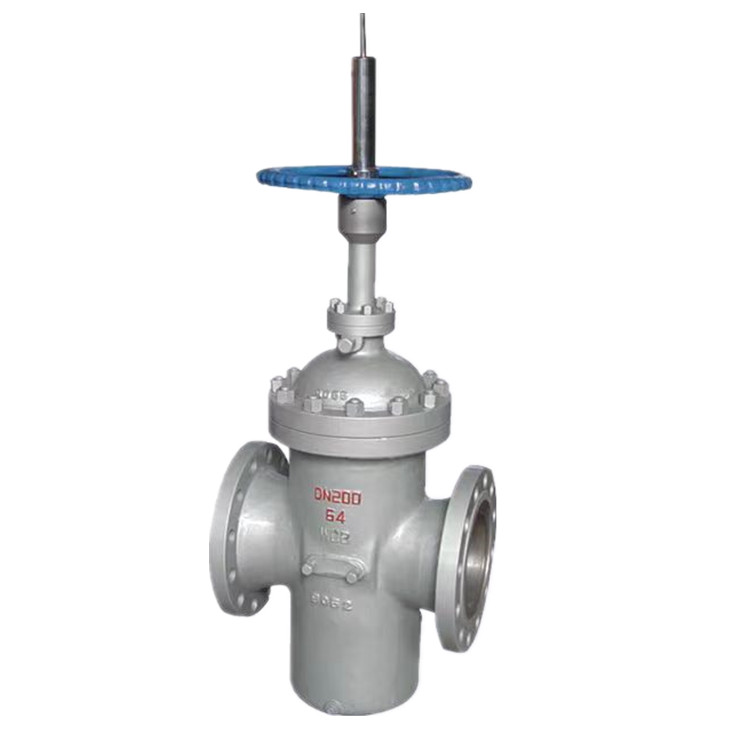

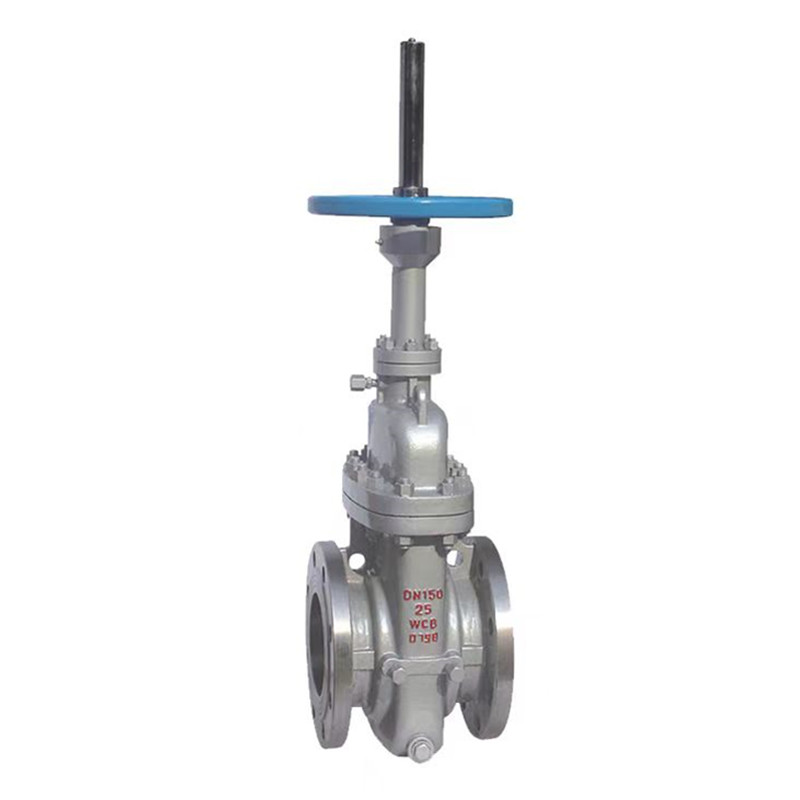

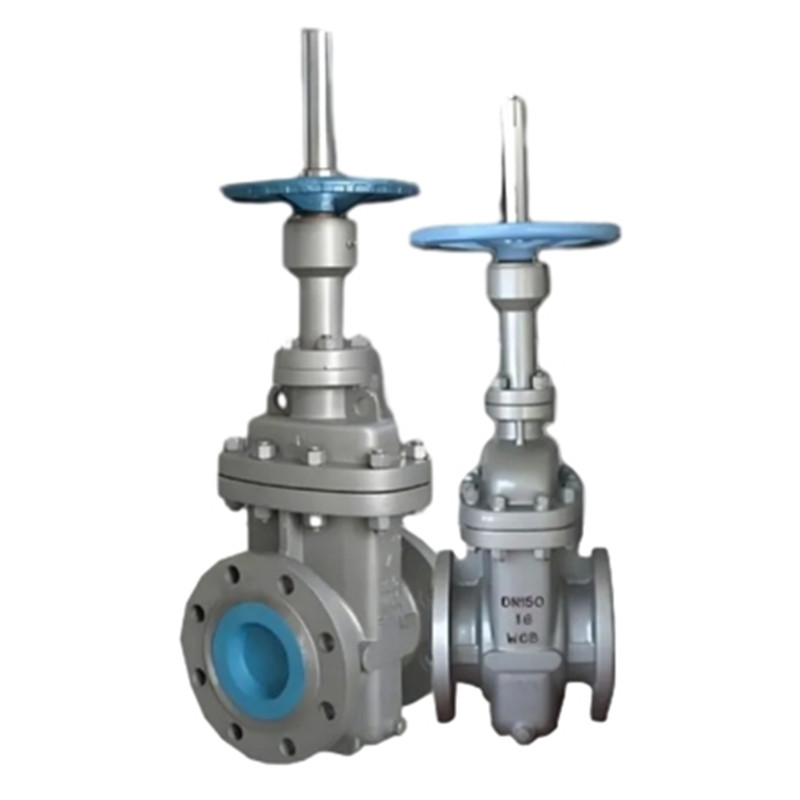

Szén acél párhuzamos kettős tárcsás lapos kapu szelep

A Joepai kiváló minőségű szénacél párhuzamos dupla tárcsás lapos kapu szelepe egyedülálló fémkontaktus -struktúrát alkalmaz, amely megbízható hatással van és rendkívül magas vágási teljesítményű. Széles körben használják a vészhelyzeti elzárószelepekben és a szellőzőszelepekben, nagy nyomás alatt, rendkívül alacsony hőmérsékleti körülmények között. Ezenkívül maga a fémkontaktus struktúrája tűzálló funkcióval rendelkezik.

Termék -specifikáció

1.Design gyártás az API 6D szerint

2. FELFÜGGESZTÉS ASME B16.10 szerint

3. A karima dimenziója az ASME B16.5 szerint

4. Választható ellenőrzés és tesztelés az API 598 szerint

Coiling anyag: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Disc anyag: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

STEM anyag: 2CR13, 304, 316, 304L, 316L

Bonnet anyag: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Ülőanyag: A105, 304, 316, 304L, 316L

Csatlakozás típusa: karima/hegesztés

Névleges átmérő: DN100-800 NPS2 "-32"

Névleges nyomás: 1,0-16.0mPa 150lb-900lb

Alkalmazandó munkakörülmények

1. hidrogénező egység

2. Magas hőmérsékletű gőzfeltétel

3. Forró olaj működési állapota

4. olajtartály tárolóhelye

Termékjellemzők

1. Duzzanatellenes intézkedések magas hőmérsékleten

2 legnépszerűbb kialakítás, online karbantartásra képes

3 kétirányú kényszerített előzetes meghúzási tömítések a megbízhatóbb tömítés érdekében

4 elérheti a nulla szivárgást

5. Alacsony nyitóerő

Szerkezeti jellemzők

A párhuzamos kettős kapu szelep ékblokkjának ékfokja sokkal nagyobb, mint az önzárási szög, megkönnyítve a kinyitást és kevesebb energiát igényelve.

Amikor a szénacél párhuzamos dupla tárcsás lapos kapuszelepet teljesen kinyitják, fémtömítés alakul ki a szelep szárának vége és a szelep burkolatának kemény ötvözet hegesztési felülete között. Jelenleg nincs közepes nyomás a csomagoláson, és a csomagolás online cserélhető.

A támogatás nyitott szerkezetének kialakításának elfogadása nagyobb kényszerű tömítő előterhelést eredményezhet, így a pecsét megbízhatóbbá válik.

A szelepfedél különböző szerkezetekké alakítható a tényleges munkakörülmények szerint, például a hullámosított csővel lezárt szelepfedél használata a mérgező tápközegekhez, a hőszelepítő szelep burkolatának magas hőmérsékleten történő felhasználásával, valamint az önzáró szelep fedelének nagynyomású felhasználásával, biztosítva a szelep biztonságos és megbízható használatát.

Az alacsony szivárgáscsomagolást a töltőanyagként választják ki, és a csomagolási helyen egy tárcsa rugó betöltési kialakítását használják a megbízhatóbb hosszú távú tömítés érdekében.

A fejlett felületi extrudálási technológia alkalmazásával a szelep szárának felületi keménységének növelésére és az érdesség csökkentésére, a csomagolás kopása a szelep kinyílása és bezárása során csökkenthető, miközben megakadályozza a szelep szárának feszültségét.

A középső karimát fémbe csomagolt tömítéssel lezárják, amelynek jó tömítési teljesítménye és tűzmegelőzési funkciója van.

A két párhuzamos kapu lemezekből és az ékszugító eszközökből álló tömítőszerkezet helyettesíti a hagyományos ékkapu -szelep szerkezetét, megkönnyítve a szelep nyílási és zárási folyamatát.

A szelep belső részeit teljes egészében fémből tervezték, és képesek ellenállni a magas hőmérsékletű tápközegnek. Az ék alakú blokk egy nagy ék-szög kialakítást fogad el, amely lehetővé teszi, hogy könnyen kihúzható legyen még magas hőmérsékleten is, duzzanat vagy halott jelenség nélkül.
