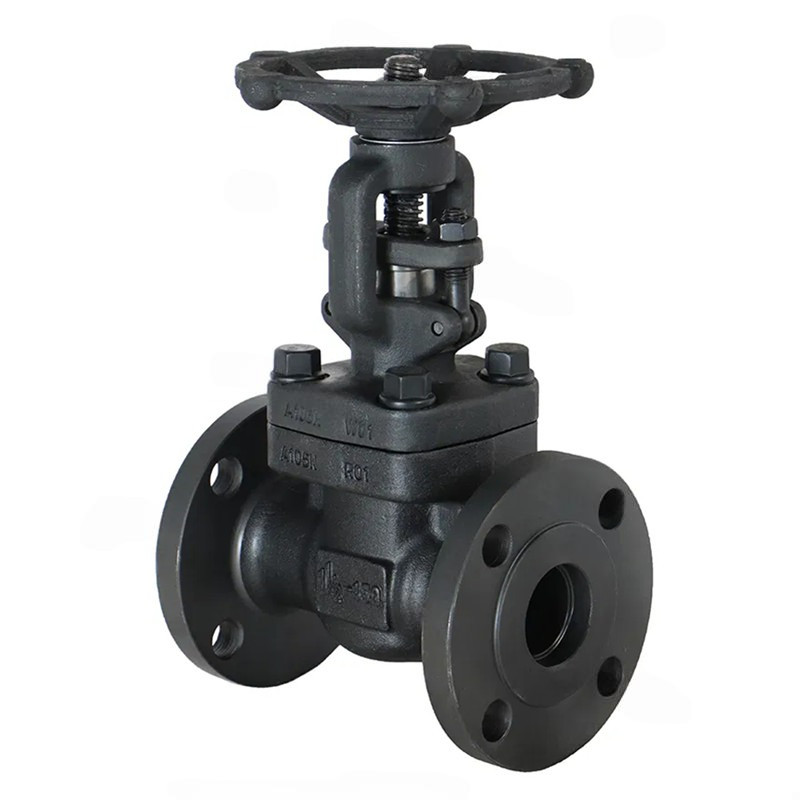

Integrált kovácsolt acél karima kapuszelep

A Joepai tartós, integrált kovácsolt acél karima kapuszelep egy olyan kapuszelep, amely karima csatlakozással rendelkezik, amely a leggyakoribb csatlakozási módszer. A karima kapu szelepek stabilak és megbízhatóak, ha csővezetékekben használják, így gyakran használják nagynyomású csővezetékekben.

Kérdés küldése

termékleírás

A Joepai fejlett, integrált kovácsolt acél karima kapu szelepének nyitó és záró alkotóeleme a kapu, és a kapu mozgásának iránya merőleges a folyadék irányára. A kapuszelep csak teljesen kinyitható és teljesen bezárható, és nem állítható be vagy fojtható be. A kapuszelepnek két tömítőfelülete van, és a leggyakrabban használt üzemmódú kapuszelepnek két tömítőfelülete van, amelyek ék alakúak. Az ék szöge a szelepparaméterektől függ, általában 50 fok és 2 ° 52 ', ha a közepes hőmérséklet nem magas. Az ékkapu -szelep kapuja egészében elkészíthető, merev kapunak nevezhető; Ez olyan kapuvá is készíthető, amely enyhe deformációt eredményezhet annak feldolgozásának javítása érdekében, és kompenzálja a tömítési felület szögének a feldolgozása során történő eltérését. Az ilyen típusú kaput elasztikus kapunak nevezzük.

Termékjellemzők:

Méret: 1/2 ''-2 '' (DN15 ~ DN50)

Nyomásértékelés: 150 lb-600 font/pn16 ~ pn100/10k ~ 60k)

Anyag: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C55800

Megfelelő hőmérséklet: -29ºC ~ 429ºC.

Megfelelő közepes: víz, gőz, olaj és földgáz stb.

Termékszabványok:

Tervezés és gyártás Conformto: API602, BS5352, ANSI B16.34

Aljzat hegesztett dimenziója megfelel az ANSI B16.11, JB/T1751 -nek

A csavar vége dimenzió megfelel az ANSI B1.20.1, JB/T7306 -nak

A fenekű hegesztett az ANSI B16.25, JB/T12224

A karima vége megfelel az ANSI B16.5, JB79 -nek

A teszt és az ellenőrzés megfelel: API598, GB/T13927, JB/T9092

Termék alkalmazás

Az integrált kovácsolt acél karima kapuszelepe különféle munkakörülményeknél, például kőolaj, vegyi, gyógyszerészeti, műtrágya és energiatermékekhez, nominális nyomáson, 4,0 megapascal -tól 10,0 megapascal -ig (1 megapascal = 10 kilogramm), és a negatív 29–600 degrees celes celes celes celsiusig. Nem lehet felhasználni a csővezeték -tápközeg levágására vagy csatlakoztatására, és nem állítható be vagy fojtható be. Az alkalmazható közegek közé tartozik a víz, az olaj, a gőz, a savas közeg stb.

Standard anyag -előírások

NEM.	Alkatrész neve	CS az ASTM -hez	Ami az ASTM -et illeti	Ss az ASTM -hez
		Típus A105	F22 típusú	F304 típusú (L) típus		F316 (L) típusú típus
1	Test	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
2	Ülésgyűrű	A276 420	A276 304	A276 304 (L)		A276 316 (L)
3	Ék	A276 410 és 430	A182 F304	A182 F304 (L)		A182 F316 (L)
4	Szár	A182 F6	A182 F304	A182 F304 (L)		A182 F316 (L)
5	Tömítés	Hullámosított SS + grafit		SS + PTFE
6	Motorháztető	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
7	Motorháztető csavarja	A193 B7	A193 B16	A193 B8		A193 B8m
8	Csap	A276 420		A276 304
9	Mirigy	A276 410		A182 F304 (L)		A182 F316 (L)
10	Mirk szembolt	A193 B7	A193 B16	A193 B8		A193 B8m
11	Mirigy karima	A105	A182 F11	A182 F304 (L)		A182 F316 (L)
12	Mirigy anya	A193 2h	A194 4	A194 8		A194 8m
13	Igák	A276 410
14	H.W. Reteszelő dió	A194 2h	A194 4	A194 8		A194 8m
15	Tengelytábla	SS
16	Kézkerék	A197
17	Csapágytömítés	A473 431
18	Szárcsomagolás	Rugalmas grafit			PTFE
Megfelelő közeg		W.O.G. stb	W.O.G. stb		Hno3ch3ooh stb
Megfelelő hőmérséklet		-29 425	-29 550		-29 180

Megjegyzés: Egyéb anyagok kérésre rendelkezésre állnak.

Méretek (mm) és súlyok (kg)

Karimás végkapu szelep 150 font ~ 600 font

NPS			1/2 "	3/4 "	1 "	1-1/4 "	1-1/2 "	2 "
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H (nyitva)	150 300		158	169	197	236	246	283
H (nyitva)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Súly	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	Béllyelakasztó	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	Béllyelakasztó	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	Béllyelakasztó	4.5	5.1	8.2	10.5	12.4	20.1
