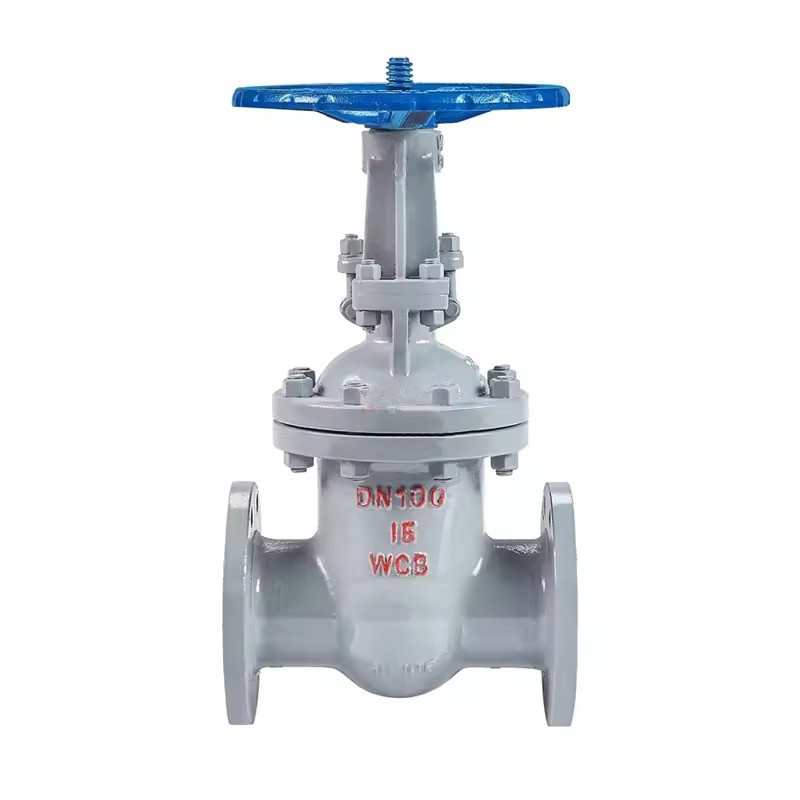

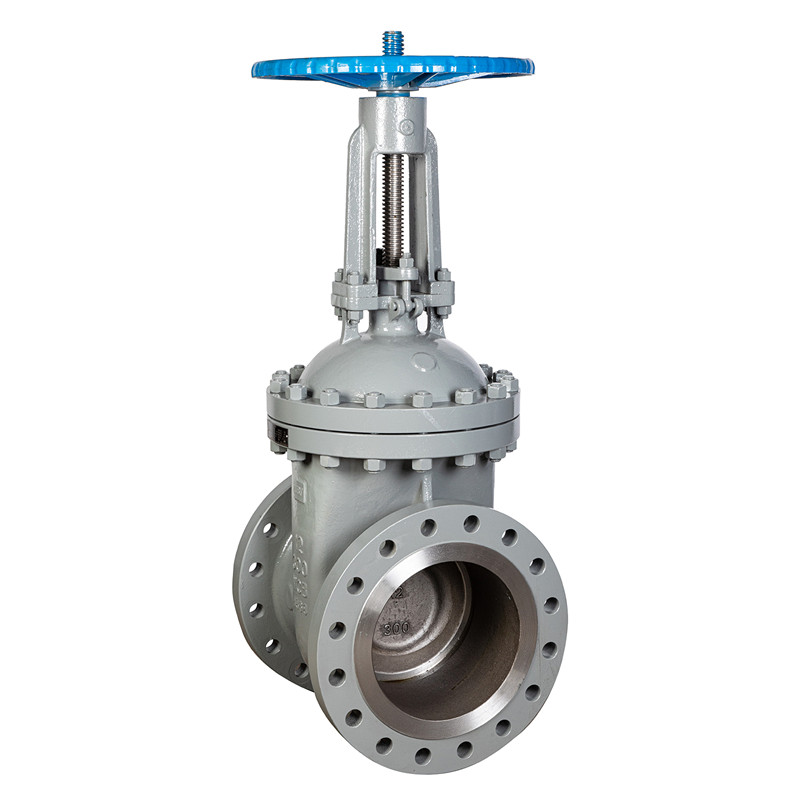

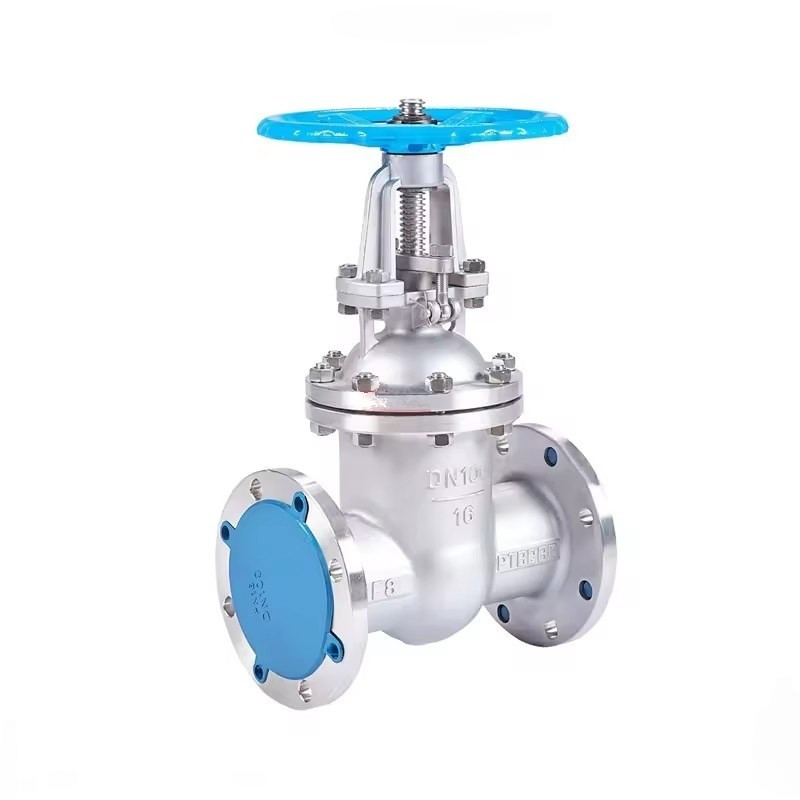

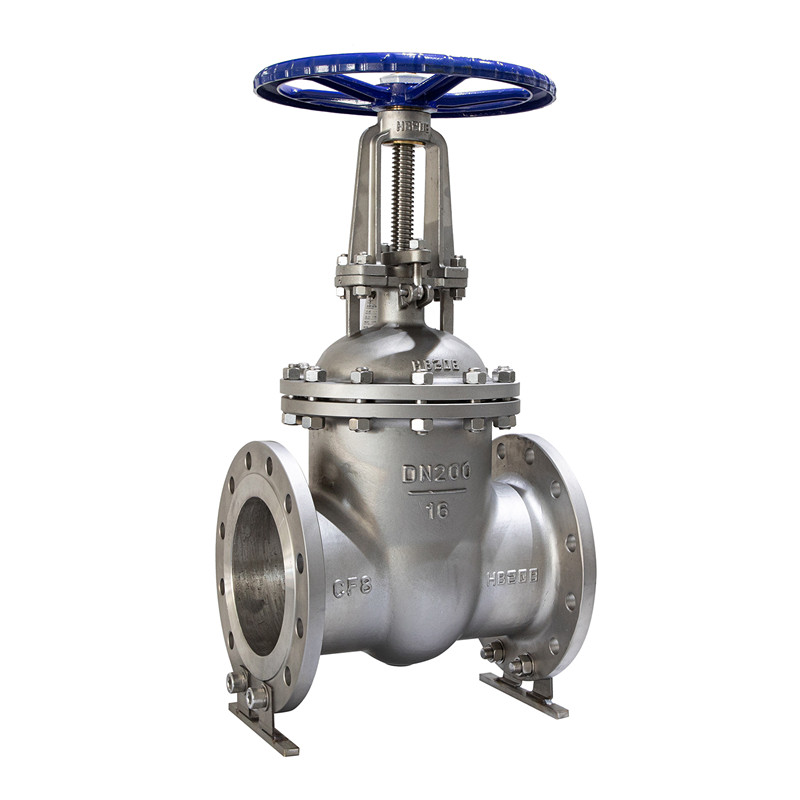

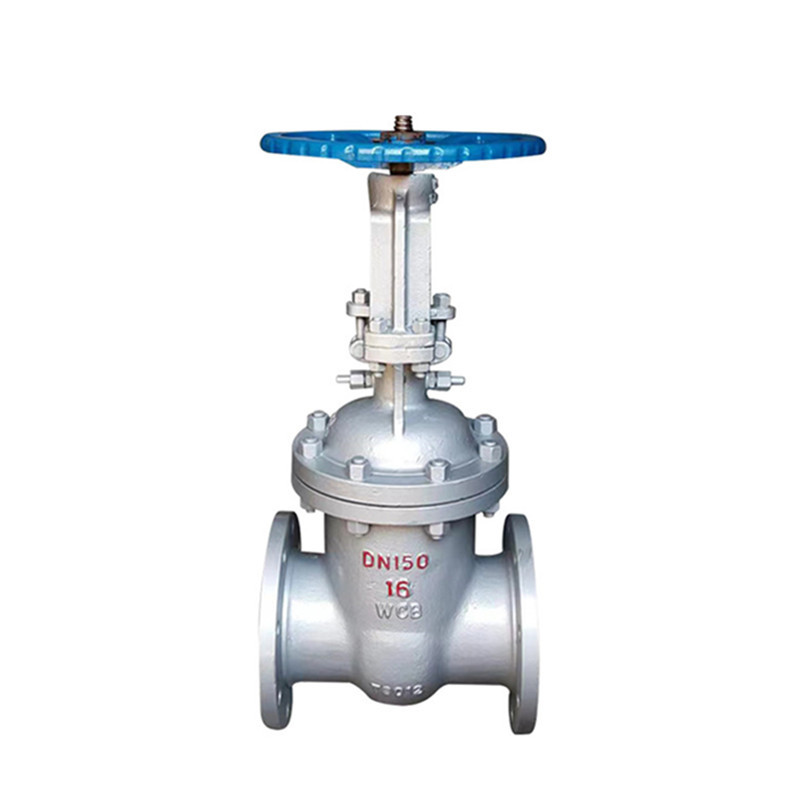

GB PN16 öntött rozsdamentes acél emelkedő szár ékkapu szelep

A Joepai kiváló minőségű és tartós GB PN16 öntött rozsdamentes acélból emelkedő szár ékkapu szelepe egy merev, egy kapu ékszerkezetet alkalmaz, kiváló tömítési teljesítménygel és nyomószilárdsággal, teljesen nyitott és teljesen zárt üzemmódhoz. Az egyenes áramlási csatorna kialakításán keresztül hatékonyan csökkenti az áramlási ellenállást, és alkalmas semleges vagy gyengén korrozív munkakörülményekhez, például víz, olaj, gőz, földgáz stb.

Kérdés küldése

termékleírás

A Joepai GB PN16 öntött rozsdamentes acél emelkedő szár ékkapu szelepe kiváló minőségű, ésszerű szerkezetű és stabil működéssel. Különösen nagy szilárdságú ipari csővezeték-hálózatokhoz tervezték, és alkalmazkodni tud a különféle folyadékokhoz és a munkaműnyomáshoz. A Joepai mély műszaki felhalmozódási és gyártási képességekkel rendelkezik a kapuszelepekben, a gömbszelepekben, a gömbszelepekben, a pillangószelepekben és a nem szabványos szelepekben a speciális munkakörülményekhez.

Joepia kiváló minőségű öntött acél ékkapu szelep egy öntéssel készített szelep. Általában az öntött szelepek nyomásértékelése viszonylag alacsony (például PN16, PN25, PN40, de vannak nagynyomású, akár 1500 font, 2500 font), és az átmérő többnyire DN50 vagy annál magasabb.

Termék részlet:

Méret: DN15-DN600 1/2 "~ 24"
Munkanyomás: PN10/PN16/PN25

Végrehajtási szabvány: GB/T12234-2019

Szemtől-arc-méretek szabványa: GB/T12221-2005

Karima méretek szabványa: HG/T9113.1-2000

Tesztelési szabvány: JB/T9092-1999

Munkakörnyezet: víz, olaj, gőz

Munkahőmérséklet: 0ºC ~ 80ºC

Jellemzők:

1: Teljes port/standard port; FP, SP

2: Külső csavar és ige;

3: Csavarozott motorháztető, BB;

4: Rugalmas ék;

5: emelkedő szár;

6: Általános szelep ülés; cserélhető ülés

7: Kemény arcú 13cr%, stb stb.

8: Egyéb: A NACE szabvány működőképes; OEM/ODM;

Támogassa a testreszabást.

Casting bevezetés

1. Az öntés az a folyamat, hogy a fémet olyan folyadékba olvadjanak, amely megfelel bizonyos követelményeknek, és öntőformába öntjük, majd hűtés, megszilárdulás és tisztítás kezelésekor, hogy az öntvények (alkatrészek vagy üres) előre meghatározott formájú, méretei és tulajdonságai vannak. Ez a modern mechanikus gyártóipar alapvető folyamata.

2. Az öntéssel előállított nyersanyagok költségei alacsonyak, ami jobban megmutathatja a komplex formájú részek, különösen a komplex belső üregekkel rendelkező részek gazdaságát; Ugyanakkor széles alkalmazkodóképességgel és jó átfogó mechanikai teljesítménygel rendelkezik.

3. Az öntéshez azonban nagy mennyiségű anyag szükséges (például fém, fa, üzemanyag, öntőanyagok stb.) És felszerelések (például kohászati kemencék, homokkeverők, öntőgépek, maggyártó gépek, homokcsepp -gépek, robbantógépek, vasaló lemezek stb.), És port generálhatnak, káros gázokat és zajt, amelyek szennyezik a környezetet.

Fő dimenziók:

PN16 (Minden homályosEnsions milliméterben)

DN	Hosszúság (L)	Külső átmérő (d)	Karima átmérője (D1)	Csalt kör (D2)	Vastagság-horony (B-F)	Magasság (h)	Hub átmérője (D0)	Csavarlyukak (z × фd)
15	130	95	65	45	14-2	200	120	4 × 14
20	150	105	75	55	14-2	200	120	4 × 14
25	160	115	85	65	14-2	220	140	4 × 14
32	180	135	100	78	16-2	260	160	4 × 18
40	200	145	110	85	16-3	280	180	4 × 18
50	250	160	125	100	16-3	310	240	4 × 18
65	265	180	145	120	18-3	355	240	4 × 18
80	280	195	160	135	20-3	380	280	8 × 18
100	300	215	180	155	20-3	425	300	8 × 18
125	325	245	210	185	22-3	490	320	8 × 18
150	350	280	240	210	24-3	575	350	8 × 23
200	400	335	295	265	26-3	730	400	12 × 23
250	450	405	355	320	30-3	890	450	12 × 26
300	500	460	410	375	30-4	1025	500	12 × 26
350	550	520	470	435	34-4	1120	550	16 × 26
400	600	580	525	485	36-4	1452	550	16 × 30
450	650	640	585	545	40-4	1541	600	20 × 30
500	700	705	650	608	44-4	1880	700	20 × 34
600	800	840	770	718	48-5	1950	800	20 × 41
700	900	910	840	788	50-5	2083	800	24 × 41
800	1000	1020	950	989	52-5	2400	850	24 × 41
900	1100	1120	1050	998	54-5	2950	1000	28 × 41
1000	1200	1255	1170	1110	56-5	3245	1000	28 × 48

PN25

DN	Hosszúság (L)	Külső átmérő (d)	Karima átmérője (D1)	Csalt kör (D2)	Vastagság-horony (B-F)	Magasság (h)	Hub átmérője (D0)	Csavarlyukak (z × фd)
15	130	95	65	45	16-2	170	120	4 × 14
20	150	105	75	55	16-2	190	120	4 × 14
25	160	115	85	65	16-2	205	140	4 × 14
32	180	135	100	78	18-2	270	160	4 × 18
40	200	145	110	85	18-3	290	180	4 × 18
50	250	160	125	100	20-3	310	240	4 × 18
65	265	180	145	120	22-3	373	240	8 × 18
80	280	195	160	135	22-3	435	280	8 × 18
100	300	230	190	160	24-3	445	300	8 × 23
125	325	270	220	188	28-3	570	320	8 × 26
150	350	300	250	218	30-3	630	350	8 × 26
200	400	360	310	278	34-3	735	400	12 × 26
250	450	425	370	332	36-3	969	450	12 × 30
300	500	485	430	390	40-4	976	500	16 × 30
350	550	550	490	448	44-4	1120	550	16 × 34
400	600	610	550	505	48-4	1452	550	16 × 36
450	650	660	600	555	50-4	1541	600	20 × 36
500	700	730	660	610	52-4	1880	700	20 × 41
600	800	840	770	718	56-5	1950	800	20 × 41
700	900	955	875	815	60-5	2083	800	24 × 48
800	1000	1070	990	930	64-5	2400	850	24 × 48
900	1100	1180	1090	1025	66-5	2950	1000	28 × 54
1000	1200	1305	1210	1140	68-5	3245	1000	28 × 58

Megjegyzések:

Vastagság-horony (B-F): Karima vastagsága (mm) és a hornyok száma (például 16-2 = 16 mm vastagság 2 barázdával).
Csavarlyukak (Z × фD): A csavarfuratok száma és átmérője (például 4 × 14 = 4 lyukak, 14 mm átmérőjű).
