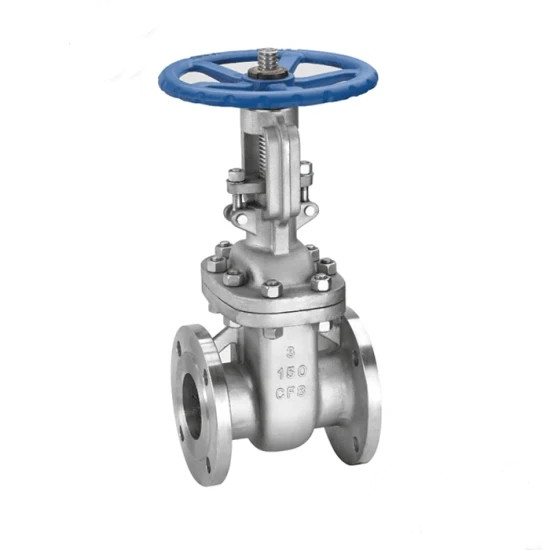

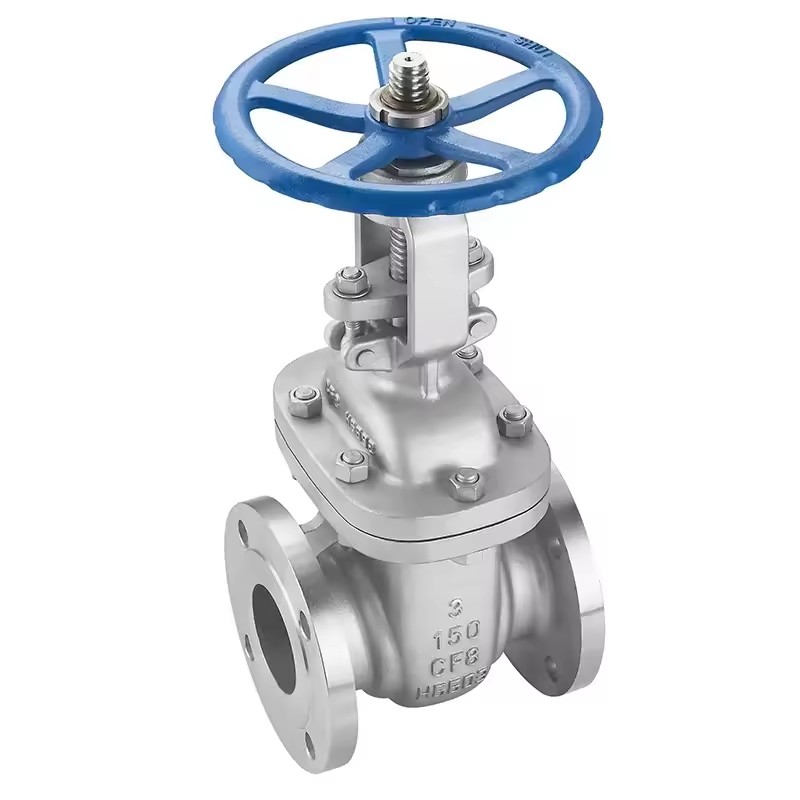

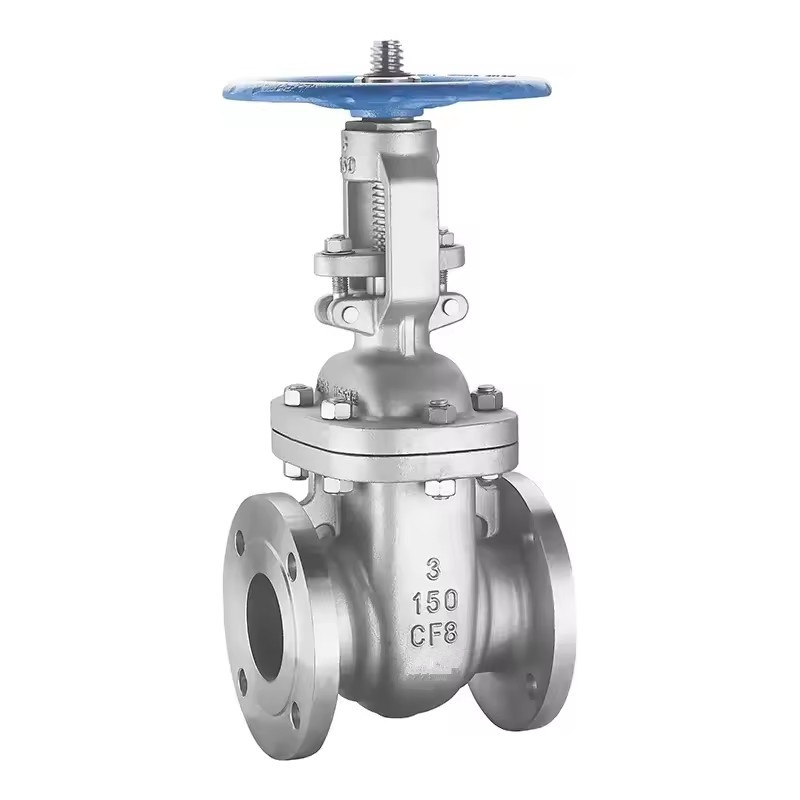

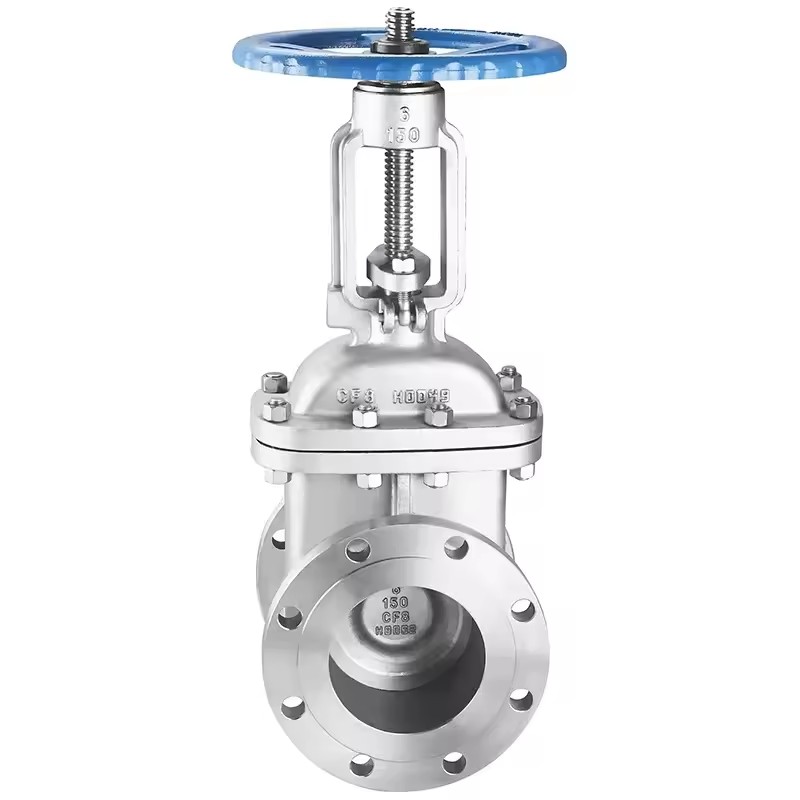

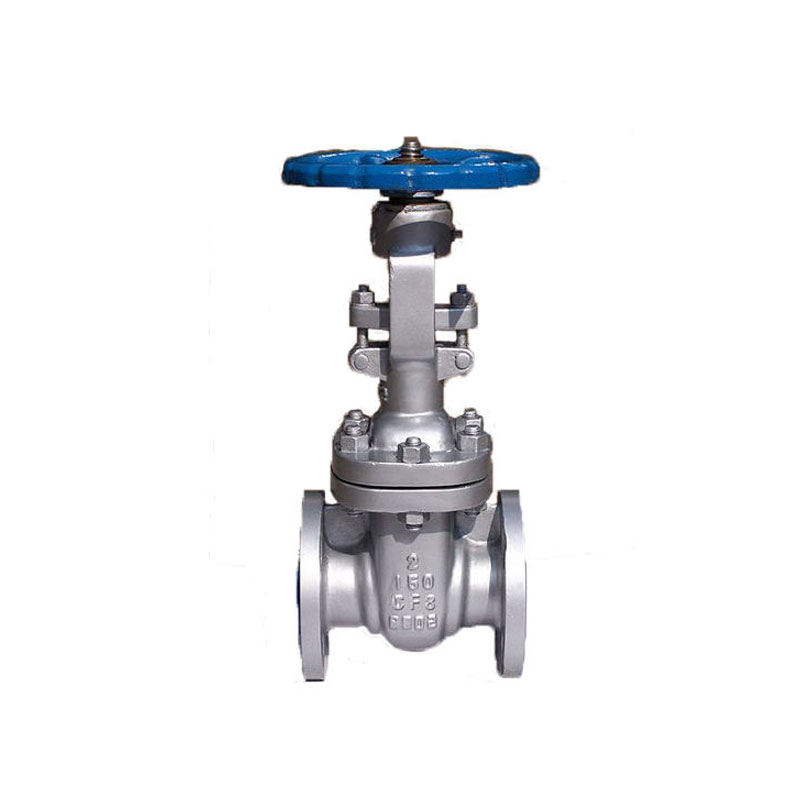

A Joepai API 6D karima vége rozsdamentes acél Rugalmas ékkapu szelep a Kínában készült, a fém olvadása egy folyadékba, amely megfelel bizonyos követelményeknek, és öntse egy penészbe. Hűtés, megszilárdulás és tisztítási kezelés után öntéseket (alkatrészeket vagy üres) kap, előre meghatározott formájú, méretű és tulajdonságokkal. A modern mechanikus gyártóipar alapvető folyamata. Az öntéssel előállított nyersanyagok költségei alacsonyak, ami jobban megmutathatja a komplex formájú részek, különösen a komplex belső üregekkel rendelkező részek gazdaságát; Ugyanakkor széles alkalmazkodóképességgel és jó átfogó mechanikai teljesítménygel rendelkezik.
Tervezés és gyártás: API 600, API 6D, BS1414 stb.
Szemtől szemben (végig a végétől): ANSI B16.10, API 6D, stb.
Karimás kapcsolat: ANSI B16.5, ASME B16.47 stb.
Butt hegesztett vége: ANSI B16.25, stb.
Teszt és ellenőrzés: API 598, API 6D stb.
Nyomásvizsgálat: GB/T 13927, API 598
Csavarozott motorháztető vagy nyomástömítés motorháztető
Rugalmas ék
Teljes kikötő
Külső csavar és ige (os & y), emelkedő szár
Opcionális reteszelő eszköz
| Méret | 2 "Legfeljebb 60" (DN50 -ig a DN1500 -ig) |
| Nyomás | ASME 150#, 300#, 600#, 900# |
| Testi anyag | Szén acél, alacsony hőmérsékletű szénacél, rozsdamentes acél, duplex rozsdamentes acél, szuper duplex rozsdamentes acél, nikkel -ötvözetek, nikkel -alumínium bronz, hastelloy, inconel stb. |
| Vágóanyag | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 stb. |
| Végső csatlakozás | Karimás RF/ RTJ/ FM/ FF, fenekű hegesztés (BW) |
| Operátor | Kézikerek, fogaskerék -eszközök, elektromos, pneumatikus működtető |
| 12. osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H (mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 300 osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H (mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 600 osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H (mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| 900 osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H (mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
