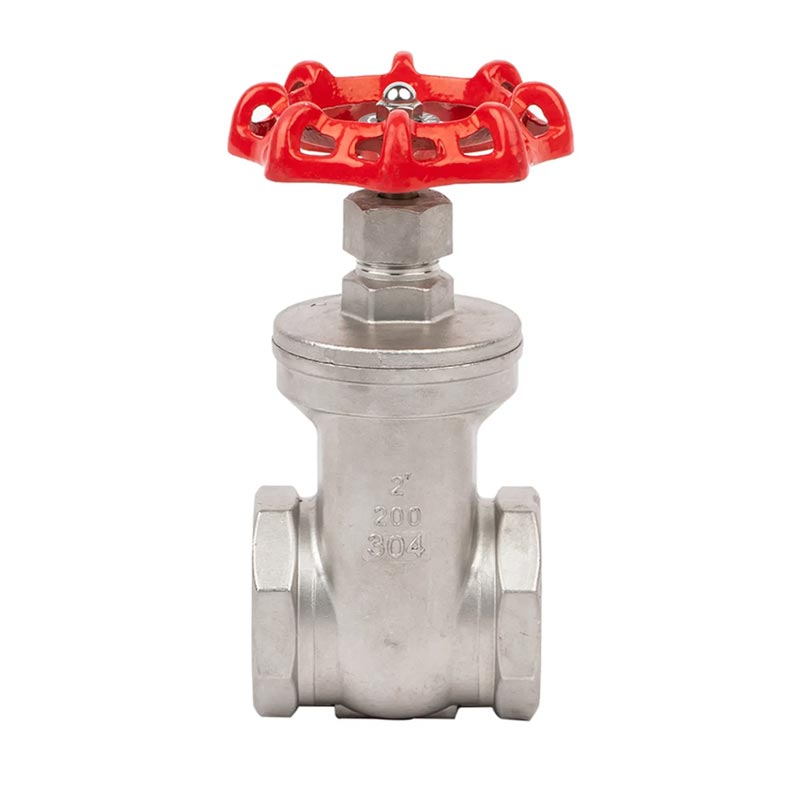

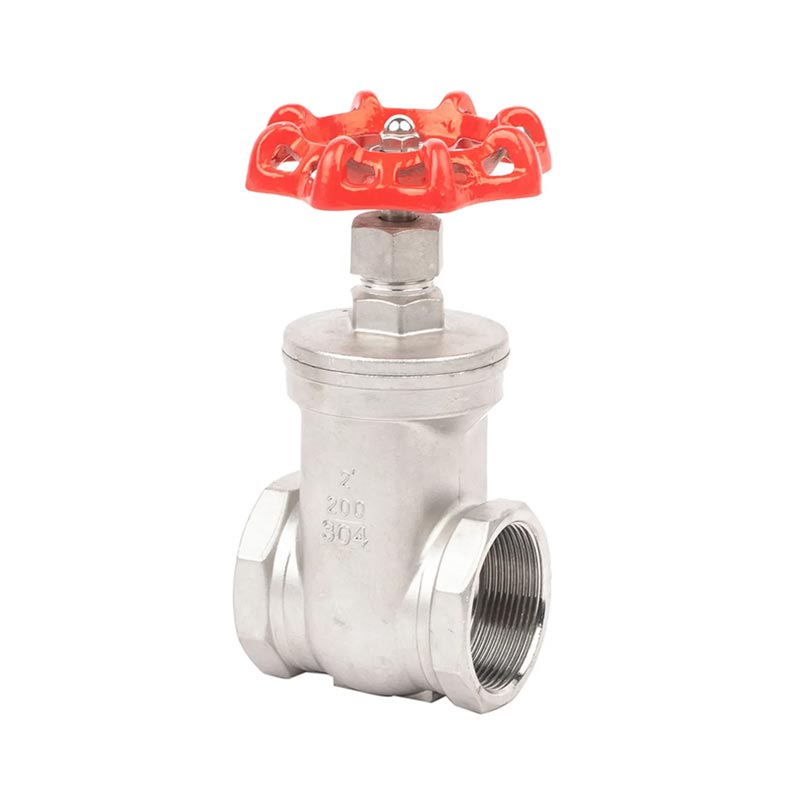

A JOEPAI egy szelepmárka, a Joepai által gyártott rozsdamentes acél menetes tolózár alacsony folyadékellenállással rendelkezik, kisebb nyomatékot igényel a nyitáshoz és záráshoz, viszonylag egyszerű szerkezeti forma, és csővezetékekben használható kétirányú közegáramlás. Teljesen kinyitva a tömítőfelület az kevésbé érzékeny a munkaközeg által okozott erózióra.
A rozsdamentes acél menetes tolózár egy kényszerzáró szelep, amely megköveteli nyomást kell kifejteni a szeleptárcsára, hogy megakadályozzuk a tömítés szivárgását felület. A zárt lemez zárási elve ez: egy zárt tárcsa zárt zárófelülete és zárt zárófelülete, valamint egy zárt zárt zárónyílás és záróelemei lemezek lapos vagy körkörös forró nyitott felületű, betét alakú hajlékonylemezek, a nyitó és záró alkatrészek pedig betét alakú, melegen cserélhető lemezek amelyek lineárisan mozognak a folyadék középvonala mentén.
MENETSZABVÁNY: NPT, BSPT, DIN259, DIN2999, ISO228 A OSZTÁLY
MAXIMÁLIS NYOMÁS: 1,6 MPA
HŐMÉRSÉKLETTARTOMÁNY: -20C~232C
ALKALMAS KÖZEG: VÍZ, OLAJ, LEVEGŐ ÉS NÉHÁNY MARÓ FOLYADÉK
200 PSI(PN16)W.O.G
ANYAGSZABVÁNY: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Test | SS304/SS316 | 7 | Kupak anya | SS304/SS316 |
| 2 | Lemez | SS304/SS316 | 8 | Szár | SS304/SS316 |
| 3 | Motorháztető | SS304/SS316 | 9 | Fogantyú | WCB |
| 4 | Tömítés-A | PTFE | 10 | Rugós alátét | SS304 |
| 5 | O Gyűrű | VITON | 11 | Szára dió | SS304 |
| 6 | Tömítés-B | PTFE |
| NPS | DN | L | W | H |
| 1/2" | 15 | 55 | 72 | 85 |
| 3/4" | 20 | 60 | 72 | 85 |
| 1" | 25 | 66 | 80 | 112 |
| 11/4" | 32 | 75 | 80 | 120 |
| 11/2" | 40 | 85 | 90 | 146 |
| 2" | 50 | 95 | 100 | 160 |
| 21/2" | 65 | 110 | 130 | 200 |
| 3" | 80 | 120 | 140 | 230 |
