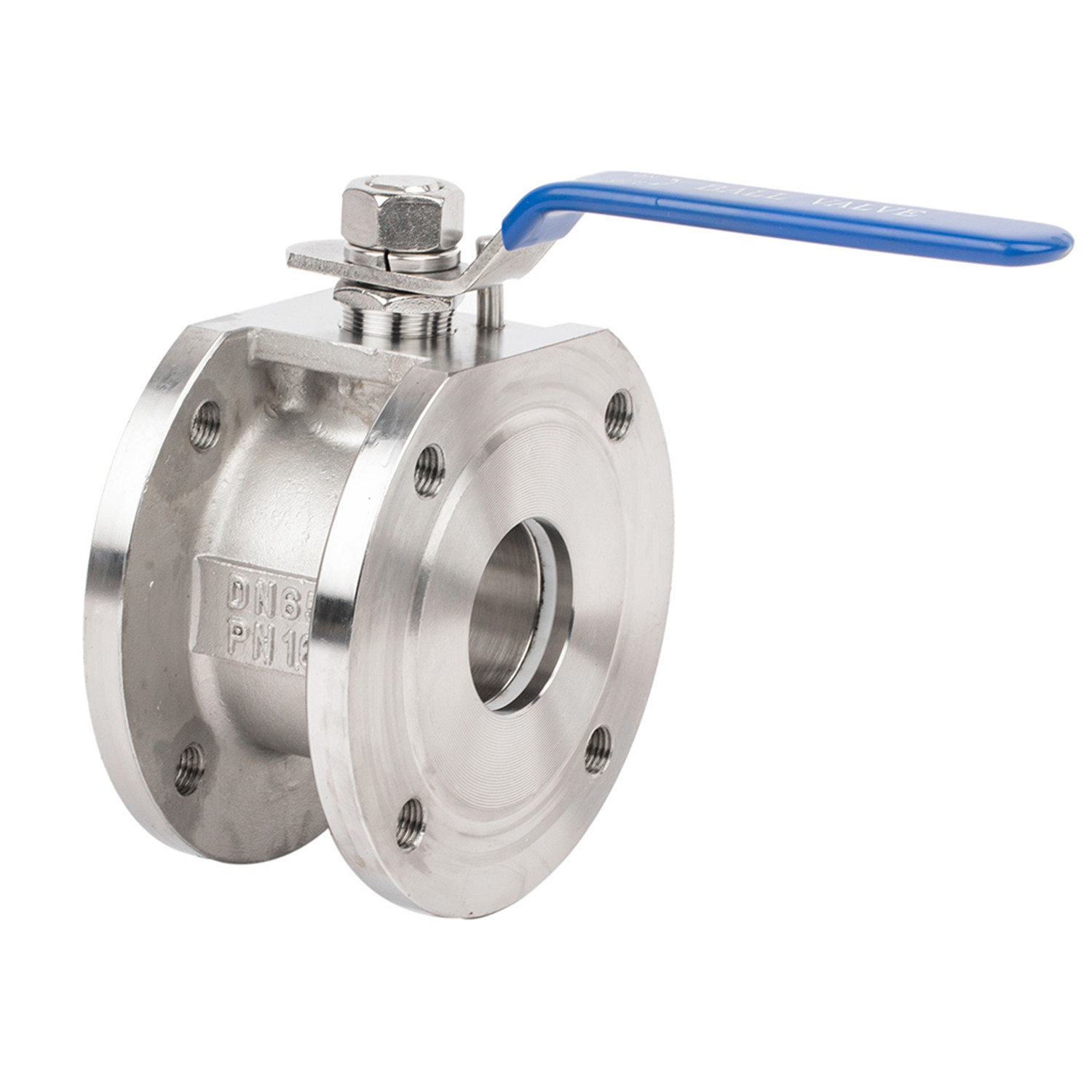

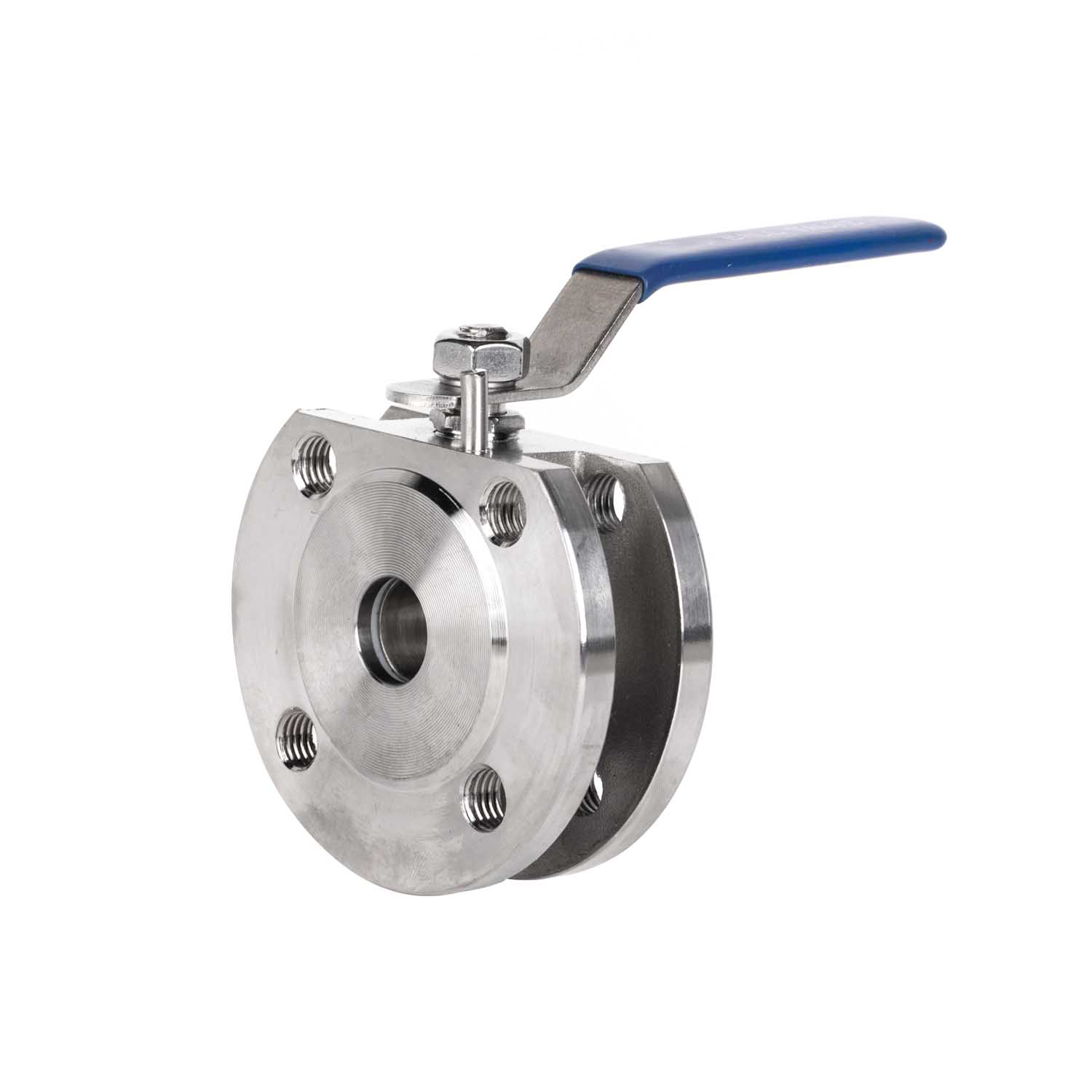

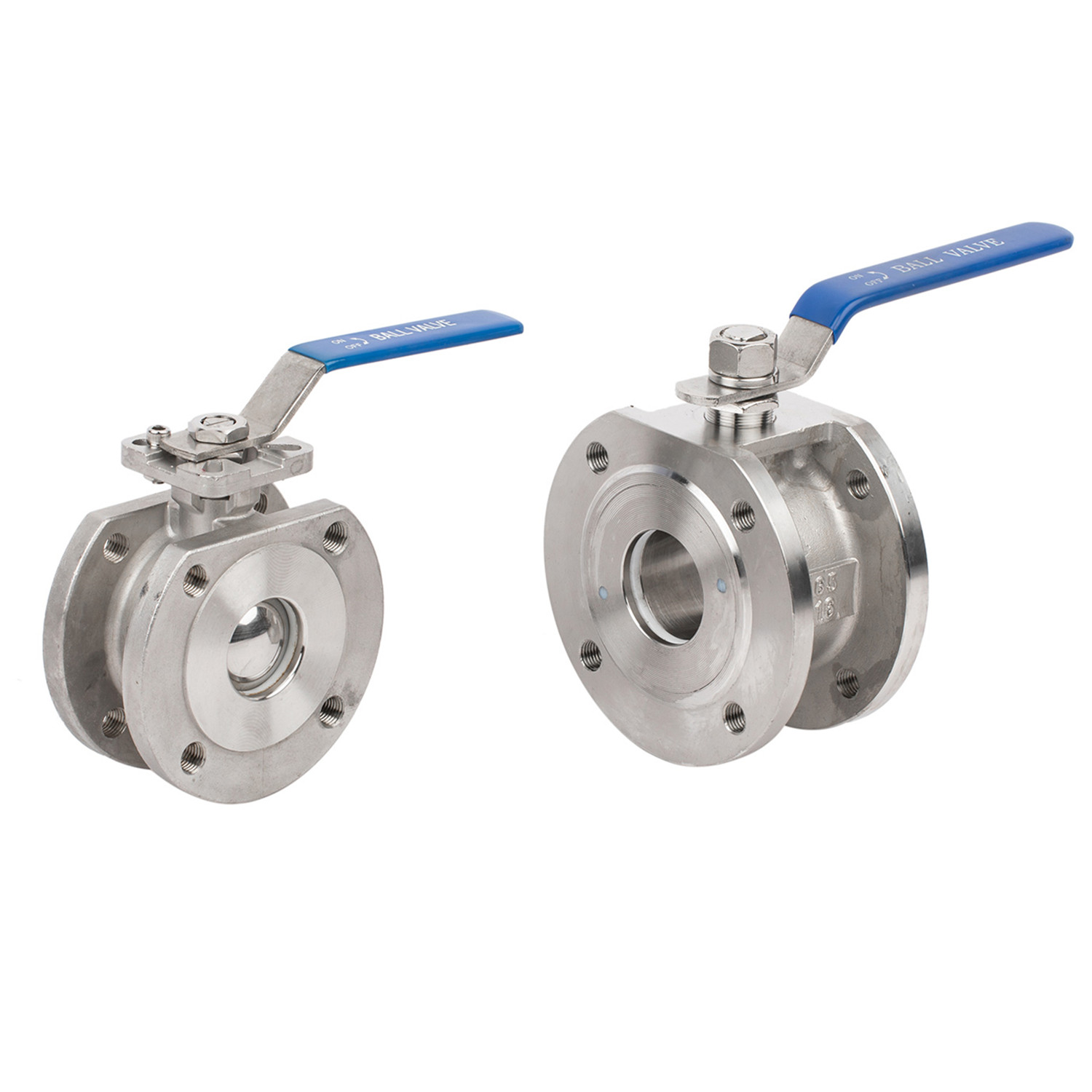

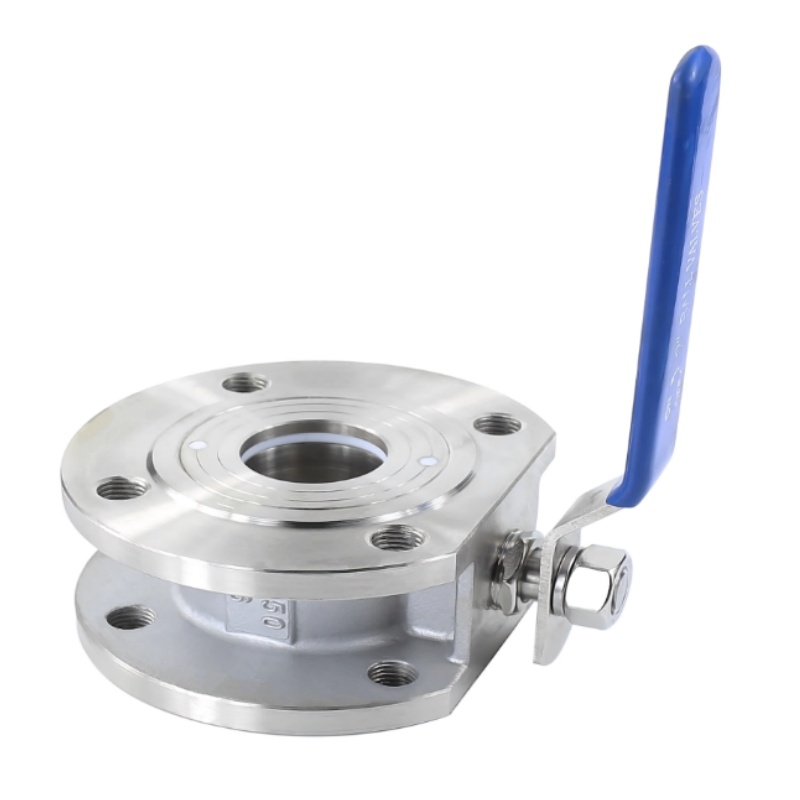

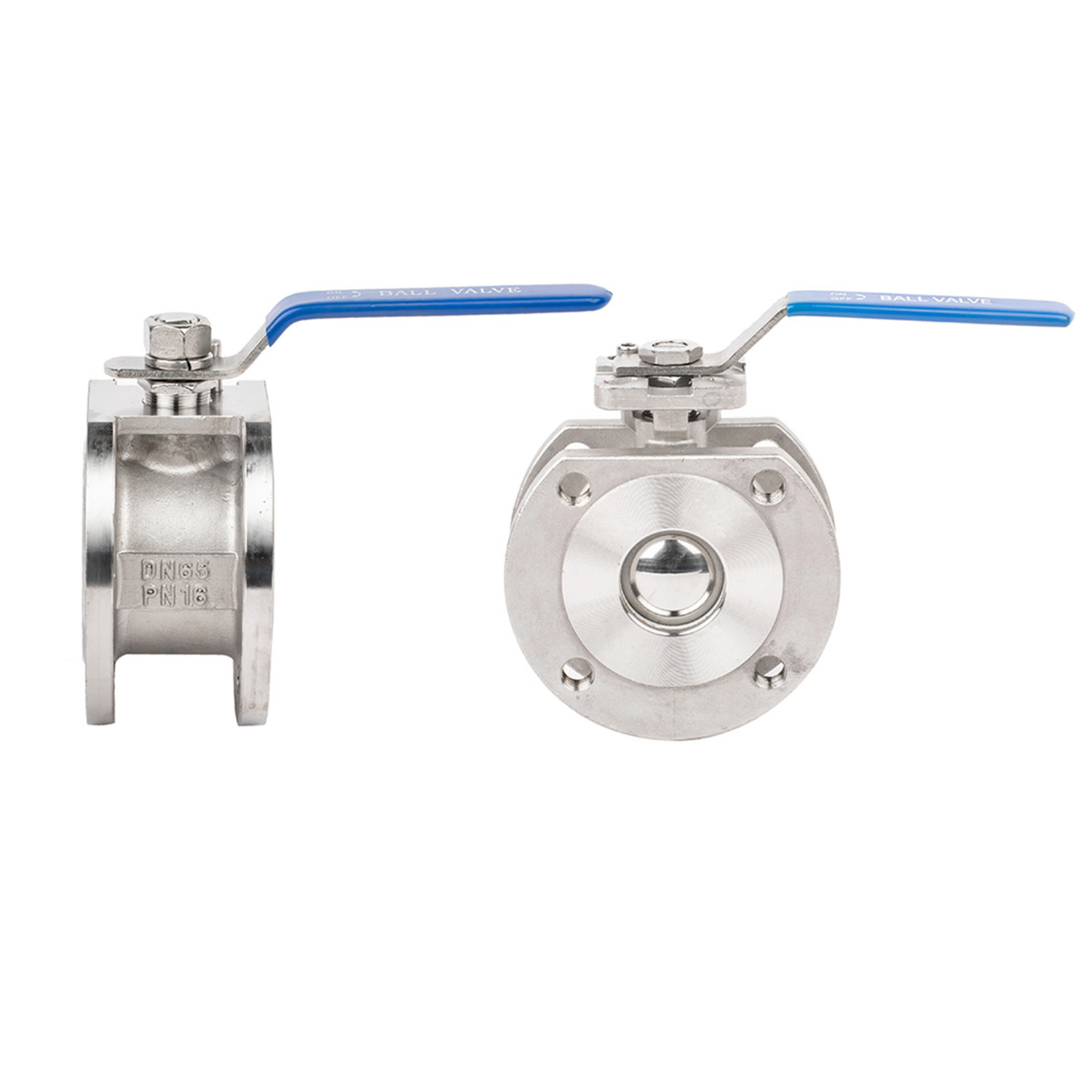

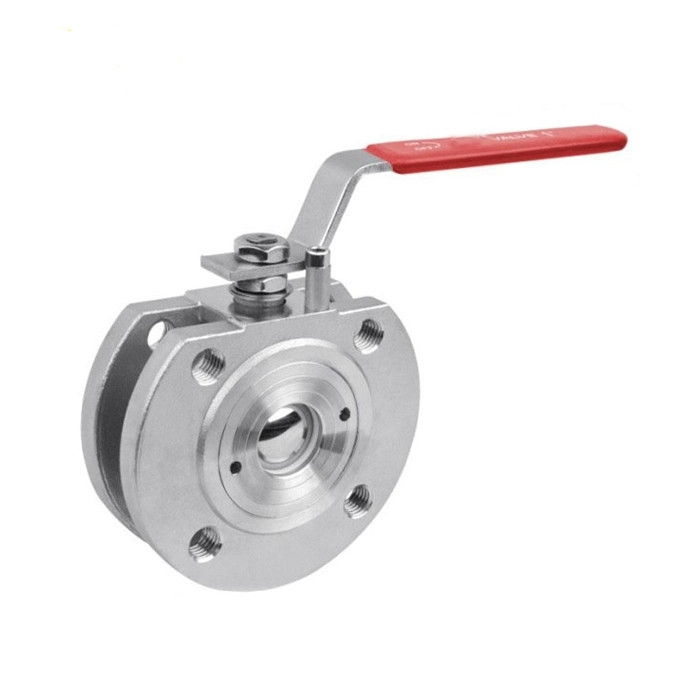

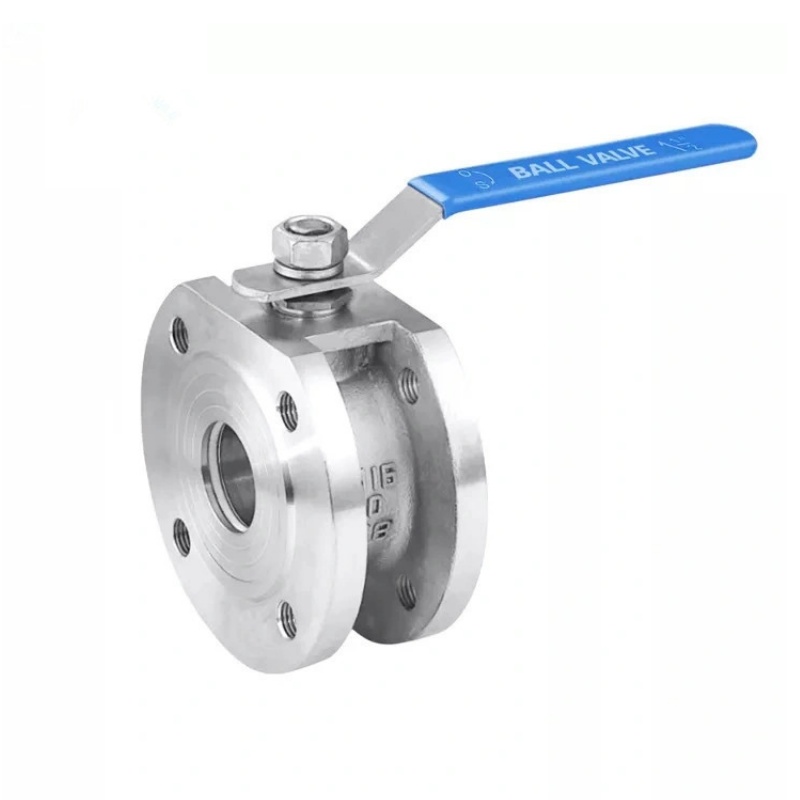

A JOEPAI kiváló minőségű rozsdamentes acél ostyakarimás golyósszelepek rendkívül kompakt, negyedfordulatú elzárószelepek, amelyek a szabványos csőkarimák közé helyezkednek el. Előnyben részesítik szűk helyeken az ipari, vegyi és gyógyszeripari csővezetékekben. Ezek a nagy teherbírású, egy darabból álló testszelepek kiváló korrózióállóságot és korlátlan, teljes nyílású folyadékszabályozást kínálnak. Úgy tervezték, hogy közvetlenül két csővezeték karima közé rögzítsék hosszú csavarok segítségével, amelyek átívelnek a teljes testhosszon. Az integrált végperemek kiiktatásával ultrarövid szemtől szembeni méretet ér el, így lényegesen könnyebb és megfizethetőbb, mint a hagyományos karimás golyóscsapok.
Kompakt test: Az ultravékony, egy darabból álló szerkezet minimálisra csökkenti a csővezeték lábnyomát
Csatlakoztatási mechanizmus: A csőkarimák közé szerelhető, oldalsó csavarok összenyomásával rögzítve
Alacsony tartási hangerő: A labda és a külső él közötti rövid távolság csökkenti a közeg visszatartását és a holt zónákat
Anyagok: szénacél (WCB / A105), rozsdamentes acél (CF8/304, CF8M/316)
Nyomásértékek: ASME Class 150 / 300, EN PN10 / PN16 / PN40
Üléstípusok: Puha ülés (PTFE / RTFE) a szivárgásmentesség érdekében
Furattípusok: Teljes port (maximális áramlási hatékonyság), V-port / szegmentált (pontos fojtás)
| Nem. | Alkatrész neve | Anyag |
| 1 | Test | WCB/CF8/CF8M |
| 2 | Sapka | WCB/CF8/CF8M |
| 3 | Ülés | PTFE |
| 4 | Labda | SS304/SS316 |
| 5 | Szár | SS304/SS316 |
| 6 | Tömítés | PTFE |
| 7 | O-gyűrű | VITON |
| 8 | Csomagolás | PTFE |
| 9 | Mirigy | SS/SUS304 |
| 10 | Száras anya | SS/SUS304 |
| 11 | Fogantyú | SS |
| 12 | Stop pin | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
