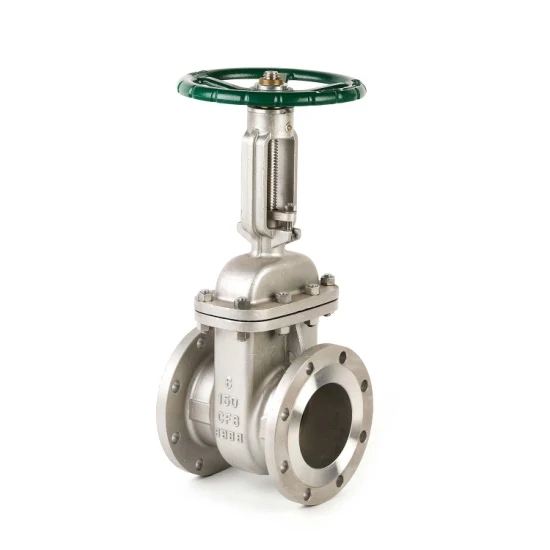

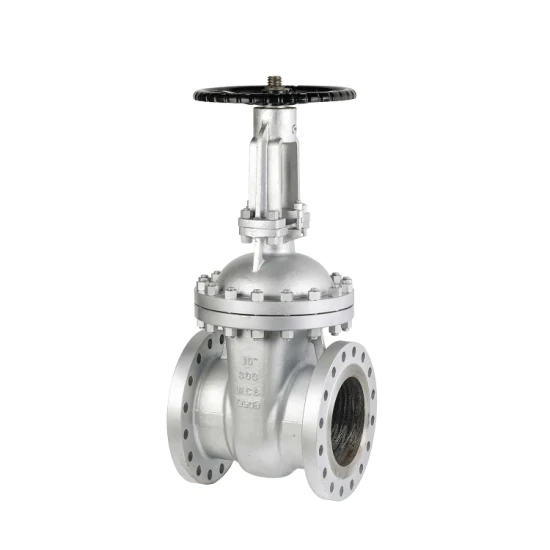

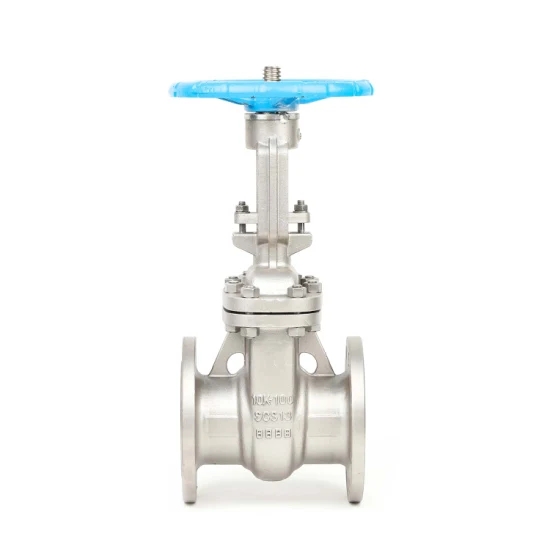

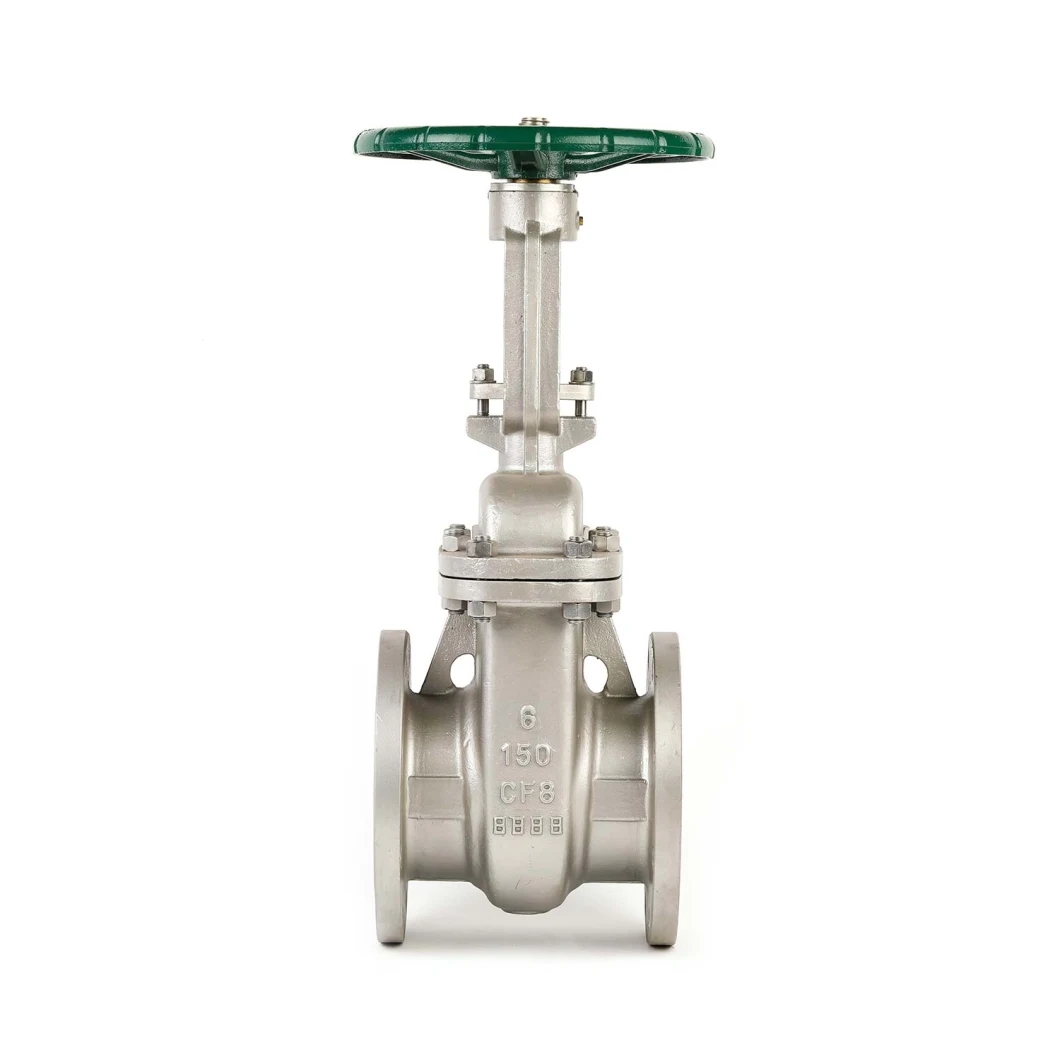

A Joepai API6D öntött acél emelkedő szár karima kapu szelepe a kínai iparban gyártott ipari gyártáshoz széles körben használható kapcsolókészülékként folyadékvezetékekben, például csapvíz, szennyvíz, építőipar, kőolaj, vegyi, élelmiszerek, gyógyszerészeti, textil, energia, energia, energiarendszerek stb.
A emelkedő szár öntőkapuszelepe alkalmas a közegek áramlási sebességének kinyitására, bezárására és szabályozására olyan csővezetékekben, mint a kőolaj, vegyi anyag, élelmiszer, gyógyszerészeti, kohászati és tengeri iparban. Különböző korrozív közegekhez is felhasználható, és a következő jellemzőkkel rendelkezik.
Kiváló kétirányú tömítési teljesítmény, minimalizálva a műtétet.
Az áramlási jellemzők egyenes vonal felé mutatnak, jó szabályozási teljesítménygel.
Különböző anyagok használhatók korrozív közegekhez.
Egyszerű és kompakt szerkezet, kompakt és könnyű, könnyen szállítható, telepíthető és szétszerelhető.
1.Design és gyártás: API 600, API 6D, BS1414 stb.
2. Face -to -tól (végig a végig): ANSI B16.10, API 6D stb.
3.Flanged kapcsolat: ANSI B16.5, ASME B16.47 stb.
4.Test és ellenőrzés: API 598, API 6D, stb.
Jellemzők:
1. Boltos motorháztető vagy nyomástömítés motorháztető
2.Flexibilis ék
3. teljes port
4.Outside Csavar és Yoke (Os & Y), emelkedő szár
5. Kiválasztott motorháztető kriogén szolgáltatásokhoz
6. Az eszköz blokkolása opcionális
7.by kérés átadása
Fő anyagok:
Coiling anyag: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Disc anyag: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
STEM anyag: 2CR13, 304, 316, 304L, 316L
Bonnet anyag: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Ülőanyag: A105, 304, 316, 304L, 316L
Csatlakozás típusa: karima/hegesztés
Névleges átmérő: DN50-800 NPS2 "-32"
Névleges nyomás: 1,0-16.0mPa 150lb-900lb
Stabil minőség: Végezze el a teljes folyamatminőség-megfigyelést, aprólékos és mindenkert tesztelést!
Megfelelő ár: A hatékony belső költségszabályozás csökkenti a költségeket és az ügyfelek előnyeit!
Gyors szállítás: Fejlett gyártósor, elegendő készlet, rövidített szállítási idő
| Méret | 2"Legfeljebb 60" (DN50 -ig a DN1500 -ig) |
| Nyomás | ASME 150#, 300#, 600#, 900#, 1500#, 2500# |
| Testi anyag | Szén acél, alacsony hőmérsékletű szénacél, rozsdamentes acél, duplex rozsdamentes acél, szuper duplex rozsdamentes acél, nikkel -ötvözetek, nikkel -alumínium bronz, hastelloy, inconel stb. |
| Vágóanyag | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 stb. |
| Végső csatlakozás | Karimás RF/ RTJ/ FM/ FF, fenekű hegesztés (BW) |
| Operátor | Kézikerék. Fogaskerék eszközök |
| 12. osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H (mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 300 osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H (mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| 600 osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H (mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| 900 osztály | |||||||||||||
| Méret (be) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H (mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
